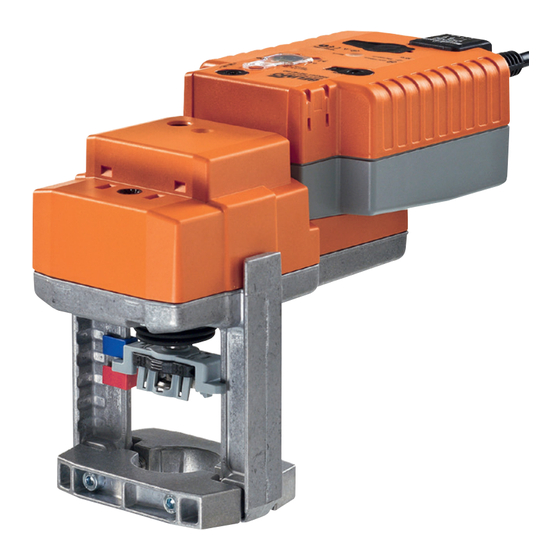

Belimo NVK24ALON Technisches Datenblatt
Inhaltsverzeichnis
Quicklinks
Kommunikationsfähiger Hubantrieb
mit Notstellfunktion für 2- und 3-Weg
Hubventile
• Stellkraft 1000 N
• Nennspannung AC/DC 24 V
• Nennhub 20 mm
• Auslegungslebensdauer SuperCaps
15 Jahre
• integrierter Temperaturregler
• Kommunikation via LON (FTT-10A)
• Konvertierung von Sensorsignalen
Technische Daten
Elektrische Daten
Datenbus-Kommunikation
Funktionsdaten
www.belimo.eu
Technisches Datenblatt
Nennspannung
Nennspannung Frequenz
Funktionsbereich
Leistungsverbrauch Betrieb
Leistungsverbrauch Ruhestellung
Leistungsverbrauch Dimensionierung
Anschluss Speisung / Steuerung
Zertifiziert
Prozessor
Transceiver
Functional Profile nach LONMARK®
LNS-Plug-in für Antrieb / Sensor / Regler lauffähig mit jedem LNS-basierenden
Servicetaste und Status-LED
Leitungen, Kabel
Stellkraft Motor
Stellungsrückmeldung U
Stellungsrückmeldung U Hinweis
Stellungsrückmeldung U veränderbar
Einstellung Notstellposition (POP)
Überbrückungszeit (PF) veränderbar
Gleichlauf
Handverstellung
Nennhub
Stellzeit Motor
Stellzeit veränderbar
Stellzeit Notstellfunktion
Adaption Stellbereich
Zwangssteuerung, ansteuerbar via
nviManOvrd
Schallleistungspegel Motor
Schallleistungspegel Notstellfunktion
Stellungsanzeige
Sicherheit
Schutzklasse IEC/EN
Schutzklasse UL
Schutzart IEC/EN
Schutzart NEMA/UL
EMV
Zertifizierung IEC/EN
Zertifizierung UL
Wirkungsweise
NVK24ALON • de-ch • 2016-04-01 • Änderung vorbehalten
AC/DC 24 V
50/60 Hz
AC 19.2...28.8 V / DC 21.6...28.8 V
2.5 W
1.5 W
6 VA
Kabel 1 m, 6 x 0.75 mm²
nach LONMARK® 3.3
Neuron 3150
FTT-10A
Damper Actuator Object #8110
Open Loop Sensor Object #1
Thermostat Object #8060
Integrationstool (min. auf LNS 3.x)
gemäss Guidelines LONMARK®
Leitungslängen, Kabelspezifikationen und
Topologie des LONWORKS® Netzwerkes
gemäss Richtlinien ECHELON®
1000 N
DC 2...10 V
max. 0.5 mA
Startpunkt DC 0.5...8 V
Endpunkt DC 2.5...10 V
Antriebsspindel 0...100%, einstellbar (POP-
Drehknopf)
1...10 s
5% absolut
mit Drucktaste
20 mm
150 s / 20 mm
90...150 s / 20 mm
35 s / 20 mm
manuell (automatisch bei Erstinbetriebnahme)
MAX (maximale Position) = 100%
MIN (minimale Position) = 0%
ZS (Zwischenstellung) = 50%
45 dB(A)
60 dB(A)
mechanisch, 5...20 mm Hub
III Schutzkleinspannung
UL Class 2 Supply
IP54
NEMA 2, UL Enclosure Type 2
CE gemäss 2014/30/EU
IEC/EN 60730-1 und IEC/EN 60730-2-14
cULus gemäss UL 60730-1A, UL 60730-2-14
und CAN/CSA E60730-1:02
Typ 1.AA
NVK24ALON
1
Inhaltsverzeichnis
Verwandte Anleitungen für Belimo NVK24ALON
Inhaltszusammenfassung für Belimo NVK24ALON
- Seite 1 Schutzart NEMA/UL NEMA 2, UL Enclosure Type 2 CE gemäss 2014/30/EU Zertifizierung IEC/EN IEC/EN 60730-1 und IEC/EN 60730-2-14 Zertifizierung UL cULus gemäss UL 60730-1A, UL 60730-2-14 und CAN/CSA E60730-1:02 Wirkungsweise Typ 1.AA www.belimo.eu NVK24ALON • de-ch • 2016-04-01 • Änderung vorbehalten...
-
Seite 2: Technische Daten
Antrieb kann mit dem LON Netzwerk verbunden und direkt via Transceiver FTT-10A angesteuert werden. Durch Unterbrechen der Speisespannung wird das Ventil mittels gespeicherter, elektrischer Energie in die gewählte Notstellposition (POP) gefahren. NVK24ALON • de-ch • 2016-04-01 • Änderung vorbehalten www.belimo.eu... - Seite 3 Der Temperaturregler kann über das LNS-Plug-In von Belimo eingestellt werden. Parametrierbare Antriebe Die Werkseinstellungen decken die häufigsten Anwendungen ab. Einzelne Parameter können mit den Service-Tools MFT-P oder ZTH EU von Belimo verändert werden. Direktmontage Einfache Direktmontage auf dem Hubventil mittels formschlüssiger Klemmbacken. Der Antrieb ist auf dem Ventilhals um 360°...
- Seite 4 Überbrückungszeit (PF) ab Werk 2 s, in die gewählte Notstellposition. Einstellungen: Für nachträgliche Einstellungen der Notstellposition (POP) mit dem Service-Tool MFT-P von Belimo muss der Drehknopf auf die Position «Tool» gestellt werden. Sobald der Drehknopf wieder in den Bereich 0…100% gestellt ist, hat der manuell eingestellte Wert die Positionierungsauthorität.
-
Seite 5: Elektrische Installation
Sensorskalierung: Anforderungen Schaltkontakt: Die Sensoren können mit dem Der Schaltkontakt muss in der Lage Sensor Plug-in skaliert werden sein, einen Strom von 16 mA @ 24 (Sensortabelle) V sauber zu schalten. www.belimo.eu NVK24ALON • de-ch • 2016-04-01 • Änderung vorbehalten... - Seite 6 UCPTadTransformation (2) Der SNVT_.. ist konfi gurierbar als: SCPTtrnsTblX (28) SCPTtrnsTblY (29) SNVT_temp_p SNVT_lev_percent SNVT_lux SCPTinvrtOut (16) SNVT_temp SNVT_abs_humid SNVT_press_p SNVT_switch SNVT_enthalpy SNVT_smo_obscur SNVT_fl ow SNVT_ppm SNVT_power SNVT_fl ow_p SNVT_rpm SNVT_elec_kwh NVK24ALON • de-ch • 2016-04-01 • Änderung vorbehalten www.belimo.eu...
- Seite 7 Nach Schreibzugriffen auf Netzwerkvariablen Heizen = 66…100% oder nach dem Löschen von Bindings ist ein Neustart erforderlich, damit die Variablen neu nvoEffectSetpt: SNVT_temp_p initialisiert werden. Zeigt den tatsächlichen Sollwert des Reglers. www.belimo.eu NVK24ALON • de-ch • 2016-04-01 • Änderung vorbehalten...
- Seite 8 – Minimale Position Dieser Wert wird beim Power-up HVO_MAXIMUM – Maximale Position übernommen. Hinweis Detaillierte Informationen zu den Functional Profi les sind auf der WebSite von LONMARK® zu fi nden (www.lonmark.org). NVK24ALON • de-ch • 2016-04-01 • Änderung vorbehalten www.belimo.eu...
-
Seite 9: Anzeige- Und Bedienelemente
Taste drücken: Auslösen der Hubadaption, nachher Normalbetrieb Handverstellung Uhrzeigersinn: Antriebsspindel fährt aus Gegenuhrzeigersinn: Antriebsspindel fährt ein Einstellung der Notstellposition (POP) TOOL TOOL POP % 0 ...100 TOOL POP > PC-Tool TOOL www.belimo.eu NVK24ALON • de-ch • 2016-04-01 • Änderung vorbehalten... -
Seite 10: Weiterführende Dokumentationen
Abmessungen [mm] Massbilder Weiterführende Dokumentationen • Applikationen mit integriertem Temp. Regler • LON-Antriebe mit CO₂-Regelung • Beschreibung Actuator Plug-in • Beschreibung Sensor Plug-in • Beschreibung Controller Plug-in • Tool-Anschlüsse • LonWorks®: Glossar NVK24ALON • de-ch • 2016-04-01 • Änderung vorbehalten www.belimo.eu...
