Belimo AVK24A-MOD Bedienungsanleitung
Inhaltsverzeichnis

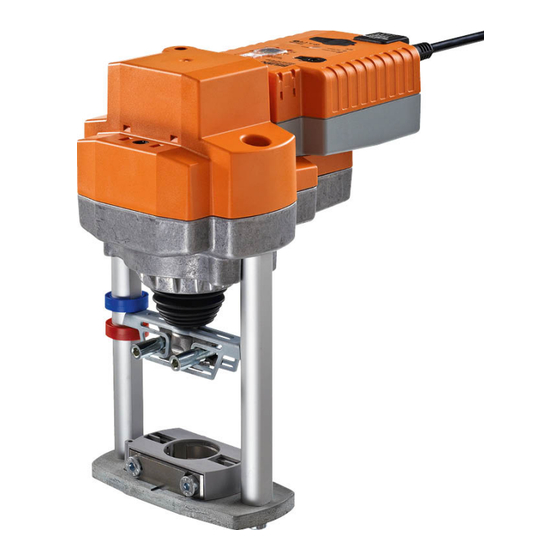

Kommunikationsfähiger Hubantrieb mit
Notstellfunktion für 2- und 3-Weg Hubventile
• Stellkraft 2000 N
• Nennspannung AC/DC 24 V
• Ansteuerung stetig, kommunikativ, hybrid
• Hub 32 mm
• Konvertierung von Sensorsignalen
• Kommunikation via BACnet MS/TP, Modbus
RTU, Belimo MP-Bus oder konventionelle
Ansteuerung
Technische Daten
Elektrische Daten
Funktionsdaten
Sicherheitsdaten
www.belimo.com
Technisches Datenblatt
Nennspannung
Nennspannung Frequenz
Funktionsbereich
Leistungsverbrauch Betrieb
Leistungsverbrauch Ruhestellung
Leistungsverbrauch Dimensionierung
Anschluss Speisung / Steuerung
Stellkraft Motor
Ansteuerung kommunikativ
Arbeitsbereich Y
Arbeitsbereich Y veränderbar
Stellungsrückmeldung U
Stellungsrückmeldung U Hinweis
Stellungsrückmeldung U veränderbar
Einstellung Notstellposition
Überbrückungszeit (PF)
Überbrückungszeit (PF) veränderbar
Positionsgenauigkeit
Handverstellung
Hub
Laufzeit Motor
Laufzeit Motor veränderbar
Laufzeit Notstellfunktion
Adaption Stellbereich
Adaption variabler Stellbereich
Zwangssteuerung, ansteuerbar via Bus-
Kommunikation
Zwangssteuerung veränderbar
Schallleistungspegel Motor
Schallleistungpegel Notstellposition
Positionsanzeige
Schutzklasse IEC/EN
AVK24A-MOD • de-ch • 2021-12-20 • Änderungen vorbehalten
AVK24A-MOD
AC/DC 24 V
50/60 Hz
AC 19.2...28.8 V / DC 21.6...28.8 V
5 W
2 W
9.5 VA
Kabel 1 m, 6 x 0.75 mm²
2000 N
BACnet MS/TP
Modbus RTU (ab Werk)
MP-Bus
2...10 V
0.5...10 V
2...10 V
max. 0.5 mA
Startpunkt 0.5...8 V
Endpunkt 2...10 V
Stössel 0...100%, einstellbar (POP-Drehknopf)
2 s
0...10 s
±5%
mit Drucktaste
32 mm
150 s / 32 mm
90...150 s
35 s / 32 mm
manuell (automatisch beim ersten Einschalten)
keine Aktion
Anpassung beim Einschalten
Anpassung nach Drücken der
Geriebeausrasttaste
MAX (maximale Position) = 100%
MIN (minimale Position) = 0%
ZS (Zwischenstellung) = 50%
MAX = (MIN + 33%)...100%
ZS = MIN...MAX
60 dB(A)
60 dB(A)
mechanisch, 5...32 mm Hub
III, Sicherheitskleinspannung (SELV)
1 / 9
Inhaltsverzeichnis
Verwandte Anleitungen für Belimo AVK24A-MOD
Inhaltszusammenfassung für Belimo AVK24A-MOD
- Seite 1 ZS (Zwischenstellung) = 50% Zwangssteuerung veränderbar MAX = (MIN + 33%)...100% ZS = MIN...MAX Schallleistungspegel Motor 60 dB(A) Schallleistungpegel Notstellposition 60 dB(A) Positionsanzeige mechanisch, 5…32 mm Hub Sicherheitsdaten Schutzklasse IEC/EN III, Sicherheitskleinspannung (SELV) www.belimo.com AVK24A-MOD • de-ch • 2021-12-20 • Änderungen vorbehalten 1 / 9...
-
Seite 2: Sicherheitshinweise
Stellsignal vom übergeordneten System und meldet den aktuellen Status zurück. Durch Unterbrechen der Speisespannung wird das Ventil mittels gespeicherter, elektrischer Energie in die gewählte Notstellposition gefahren. www.belimo.com AVK24A-MOD • de-ch • 2021-12-20 • Änderungen vorbehalten 2 / 9... - Seite 3 MFT-P von Belimo anlagenseitig verändert werden. Einstellungen: Der Drehknopf muss nicht auf Position «Tool» gestellt werden ! Für nachträgliche Einstellungen der Überbrückungszeit mit dem BELIMO-Service-Tool MFT-P oder dem Einstell- und Diagnosegerät ZTH EU müssen lediglich die Werte eingegeben werden. Einstellung Notstellposition Mit dem Drehknopf Notstellposition kann die gewünschte Notstellposition von 0% bis 100% in...
- Seite 4 Parametrierbare Antriebe Die Werkseinstellungen decken die häufigsten Anwendungen ab. Einzelne Parameter können mit den Service-Tools MFT-P oder ZTH EU von Belimo verändert werden. Die Kommunikationsparameter der Bussysteme (Adresse, Baudrate etc.) werden mit dem ZTH EU eingestellt. Wird während dem Anschliessen der Speisespannung die Taste "Address" am Antrieb betätigt, werden die Kommunikationsparameter auf die Werkseinstellung...
-
Seite 5: Elektrische Installation
0...32 V (Auflösung 30 mV) Anschluss mit Schaltkontakt, z.B. Δp-Wächter Anforderungen Schaltkontakt: Der Schaltkontakt muss in der Lage sein, einen Strom von 16 mA @ 24 V sauber zu schalten. www.belimo.com AVK24A-MOD • de-ch • 2021-12-20 • Änderungen vorbehalten 5 / 9... - Seite 6 Technisches Datenblatt AVK24A-MOD Modbus RTU / BACnet MS/TP mit analogem Sollwert (Hybridbetrieb) Betrieb am MP-Bus www.belimo.com AVK24A-MOD • de-ch • 2021-12-20 • Änderungen vorbehalten 6 / 9...
- Seite 7 Drucktaste (LED grün) Taste drücken: Im Betrieb: Auslösen der Hubadaption, nachher Normalbetrieb Im Adressiermodus: Bestätigen der eingestellten Adresse (1…16) Handverstellung Uhrzeigersinn: Antriebsstössel fährt aus Gegenuhrzeigersinn: Antriebsstössel fährt ein www.belimo.com AVK24A-MOD • de-ch • 2021-12-20 • Änderungen vorbehalten 7 / 9...
- Seite 8 Basisadresse plus der Kurzadresse (z.B. 100+7=107). Anschluss Service-Tools Der Antrieb lässt sich mit dem ZTH EU via Servicebuchse parametrieren. Für eine erweiterte Parametrierung kann das PC-Tool angeschlossen werden. www.belimo.com AVK24A-MOD • de-ch • 2021-12-20 • Änderungen vorbehalten 8 / 9...
-
Seite 9: Abmessungen
• Übersicht MP-Kooperationspartner • MP-Glossar • Einführung MP-Bus-Technologie • Das komplette Sortiment für Wasseranwendungen • Datenblätter Hubventile • Installationsanleitungen Antriebe und/oder Hubventile • Projektierungshinweise 2- und 3-Weg-Hubventile • Projektierungshinweise allgemein www.belimo.com AVK24A-MOD • de-ch • 2021-12-20 • Änderungen vorbehalten 9 / 9...
