Belimo EF24A-MF Technisches Datenblatt

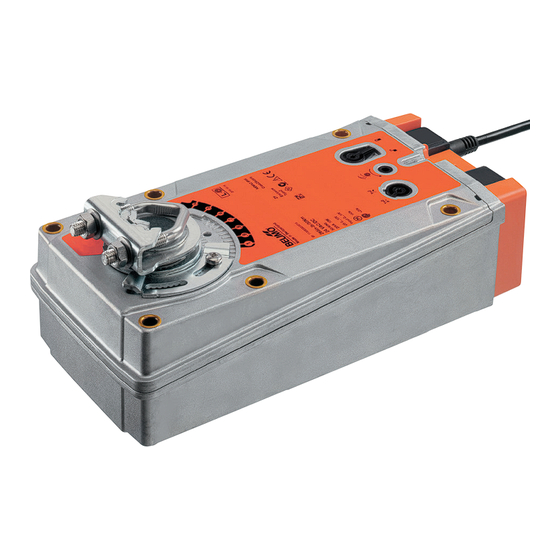

Parametrierbarer federrücklaufantrieb mit notstellfunktion für das verstellen von klappen in der technischen gebäudeausrüstung
Vorschau ausblenden Andere Handbücher für EF24A-MF:
1
2
3
4
5
6
7

Quicklinks

Diese Anleitung herunterladen
Parametrierbarer Federrücklaufantrieb
mit Notstellfunktion für das Verstellen
von Klappen in der technischen
Gebäudeausrüstung
• Klappengrösse bis ca. 6 m²
• Drehmoment Motor 30 Nm
• Nennspannung AC/DC 24 V
• Ansteuerung stetig DC 2...10 V
variabel
• Stellungsrückmeldung DC 2...10 V
variabel
Technische Daten
Elektrische Daten
Funktionsdaten
www.belimo.com
Technisches Datenblatt
Nennspannung
Nennspannung Frequenz
Funktionsbereich
Leistungsverbrauch im Betrieb
Leistungsverbrauch Ruhestellung
Leistungsverbrauch Dimensionierung
Anschluss Speisung / Steuerung
Parallelbetrieb
Drehmoment Motor
Drehmoment Notstellfunktion
Arbeitsbereich Y
Eingangswiderstand
Betriebsarten optional
Arbeitsbereich Y veränderbar
Stellungsrückmeldung U
Stellungsrückmeldung U Hinweis
Stellungsrückmeldung U veränderbar
Positionsgenauigkeit
Bewegungsrichtung Motor
Bewegungsrichtung veränderbar
Laufrichtung Notstellfunktion
Handverstellung
Drehwinkel
Drehwinkel Hinweis
Laufzeit Motor
Laufzeit Motor veränderbar
Laufzeit Notstellfunktion
Laufzeit Notstellfunktion Hinweis
Adaption Stellbereich
Adaption variabler Stellbereich
Zwangssteuerung
Zwangssteuerung veränderbar
Schallleistungspegel Motor
Schallleistungpegel Notstellposition
Achsmitnahme
Positionsanzeige
Lebensdauer
Sicherheit
Schutzklasse IEC/EN
EF24A-MF • de-ch • 2019-08-29 • Änderung vorbehalten
AC/DC 24 V
50/60 Hz
AC 19.2...28.8 V / DC 21.6...28.8 V
9.5 W
4.5 W
16 VA
Kabel 1 m, 4 x 0.75 mm² (halogenfrei)
ja (Leistungsdaten beachten)
30 Nm
30 Nm
DC 2...10 V
100 kΩ
Auf/Zu
3-Punkt (nur AC)
Stetig (DC 0...32 V)
Startpunkt DC 0.5...30 V
Endpunkt DC 2.5...32 V
DC 2...10 V
max. 0.5 mA
Startpunkt DC 0.5...8 V
Endpunkt DC 2.5...10 V
±5%
wählbar mit Schalter L/R
Elektronisch reversierbar
wählbar durch Montage L/R
durch Handkurbel und Verriegelungsschalter
Max. 95°
einstellbar ab 33% in Schritten von 5% (mit
mechanischem Endanschlag)
150 s / 90°
60...150 s
<20 s / 90°
@ -20...50°C / <60 s @ -30°C
manuell
keine Aktion
Adaption beim Einschalten
Adaption nach Verwendung der Handkurbel
MAX (maximale Position) = 100%
MIN (minimale Position) = 0%
ZS (Zwischenstellung, nur AC) = 50%
MAX = (MIN + 32%)...100%
MIN = 0%...(MAX – 32%)
ZS = MIN...MAX
45 dB(A)
71 dB(A)
Universalklemmbock 12...26.7 mm
mechanisch
Min. 60'000 Notstellpositionen
III Sicherheitskleinspannung (SELV)
EF24A-MF
