Danfoss VICTD303 Gebrauchsanweisung

Gebrauchsanweisung
Handpresszange
1 Einleitung
Die Handpresszange wurde für die Verwendung mit dem
Verbundrohrfittingsystem von Danfoss entwickelt. Das Werkzeug
verfügt über bequem austauschbare Backeneinsätze zum
Verpressen von 16- oder 20-mm-Rohrfittings.
Die Handpresszange wurde mit einer Sicherheitsfunktion konzipiert,
die sicherstellt, dass das Werkzeug erst nach abgeschlossenen
Pressvorgang wieder geöffnet werden kann.
Dies sorgt für eine dauerhaft dichte Abdichtung im Fitting.

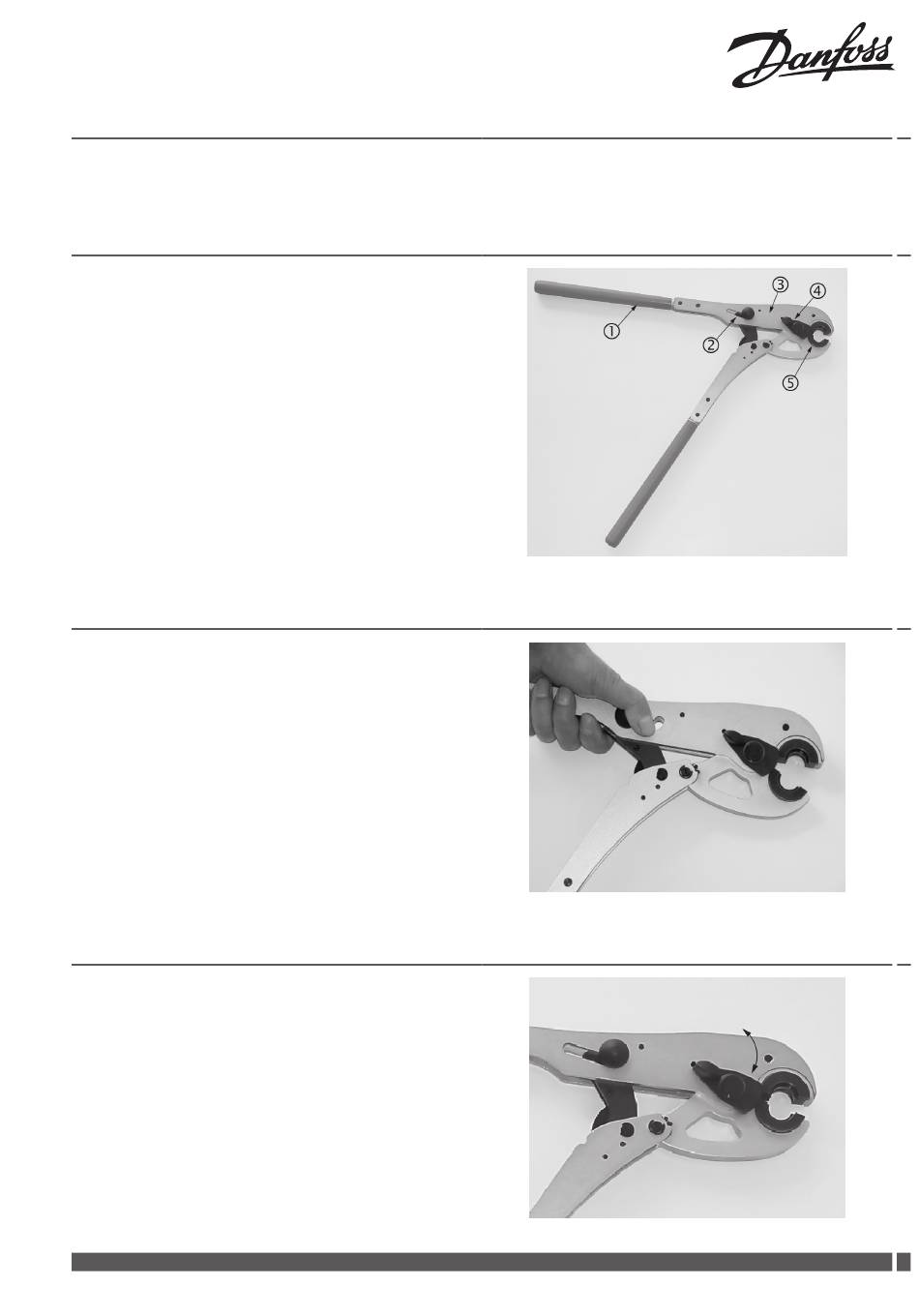

1. Werkzeuggriff
2. Schieber
3. Kopf
4. Verschluss
5. Pressbacken
2 Funktion
Griffe fest zusammendrücken. Die Backen können geöffnet werden.
Offene Backen um den Pressfitting setzen (falls nicht ausreichend
Raum zum Arbeiten vorhanden ist, können die Backen ohne
Betätigen der Griffe, sondern einfach durch Zurückziehen des
Schiebers geöffnet werden).
Die Zange beim Pressen soweit durchdrücken, bis sie sich wieder
öffnet (Prinzip der Zwangsverpressung) und die Pressung beendet
ist.
3 Backeneinsätze austauschen
Verschluss drehen, so dass die Presseinsätze eingelegt bzw.
entnommen werden können.
Handpresszange mit dem Verschluss nach oben auf eine Oberfläche
legen.
Backen öffnen und Presseinsätze wechseln.
Verschluss in die arretierte Stellung drehen, damit die Einsätze nicht
herausfallen können.
Danfoss Floor Heating Hydronics VICTD303 05/2015 1
