7 - WASSERANSCHLÜSSE
HYDRAULIKBAUSATZ AN DER SEITE DES HEIZKESSELS (BAUSATZ OPTIONAL)
Der hydraulische Anschluss kann auch an der Seite des Heizkessels ausgeführt werden. Dazu:
•

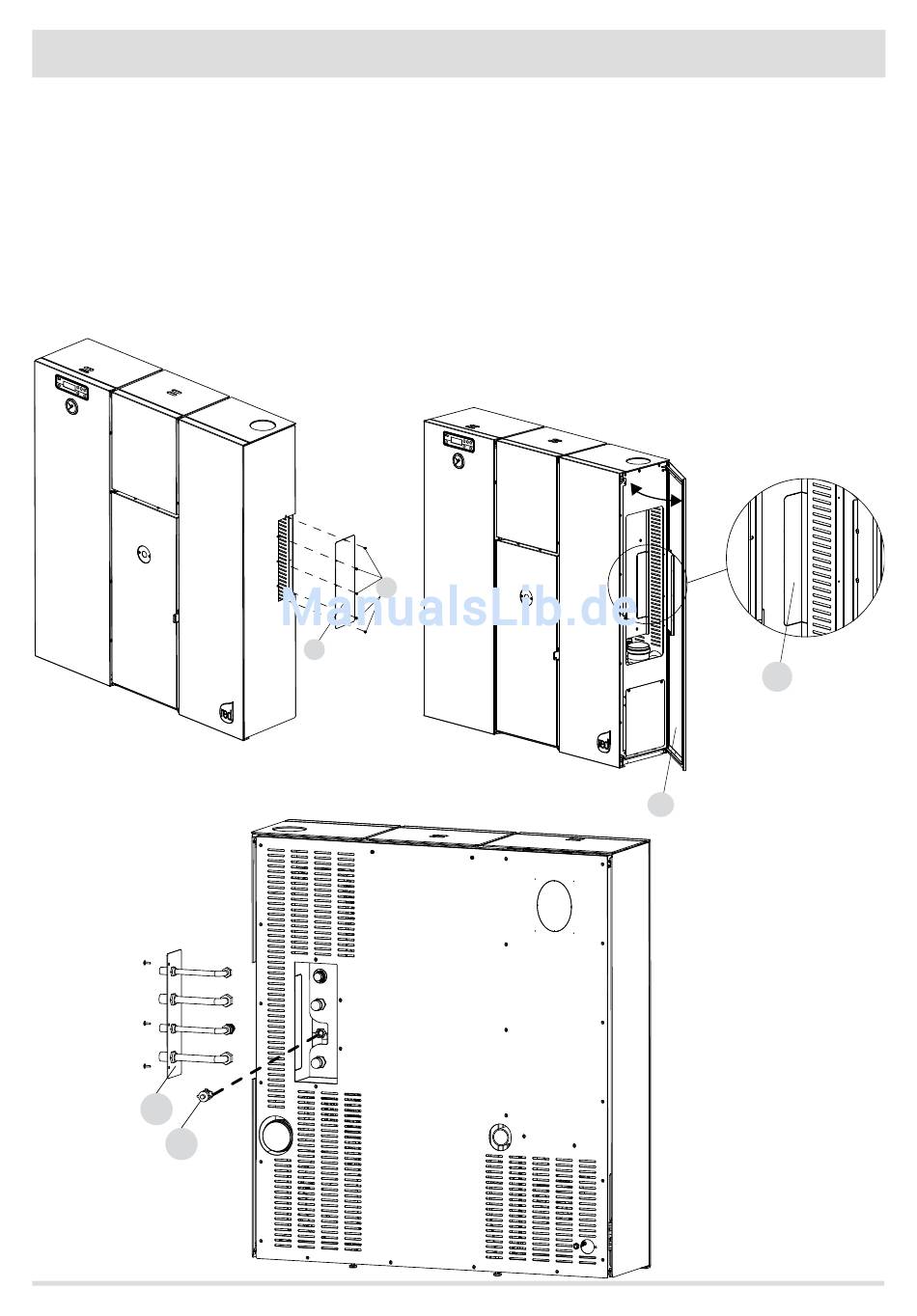

Die Platte "K" auf der rechten Seite des Heizkessels durch Lösen der Schrauben "g" entfernen (Abb.1)
•
Den optionalen Bausatz "V" erwerben (Abb.2)
•
Den Auslasshahn "r" entfernen (Abb.2)
•
Den optionalen Bausatz mit den drei Schrauben "n" fixieren (Abb.3)
•
Die Leitungen am existierenden Bausatz anschließen (Abb.4)
•
Den Auslasshahn "r" am neuen Bausatz anschrauben (Abb.4)
V
r
