Einbauanleitung Nr. 9999-057-0

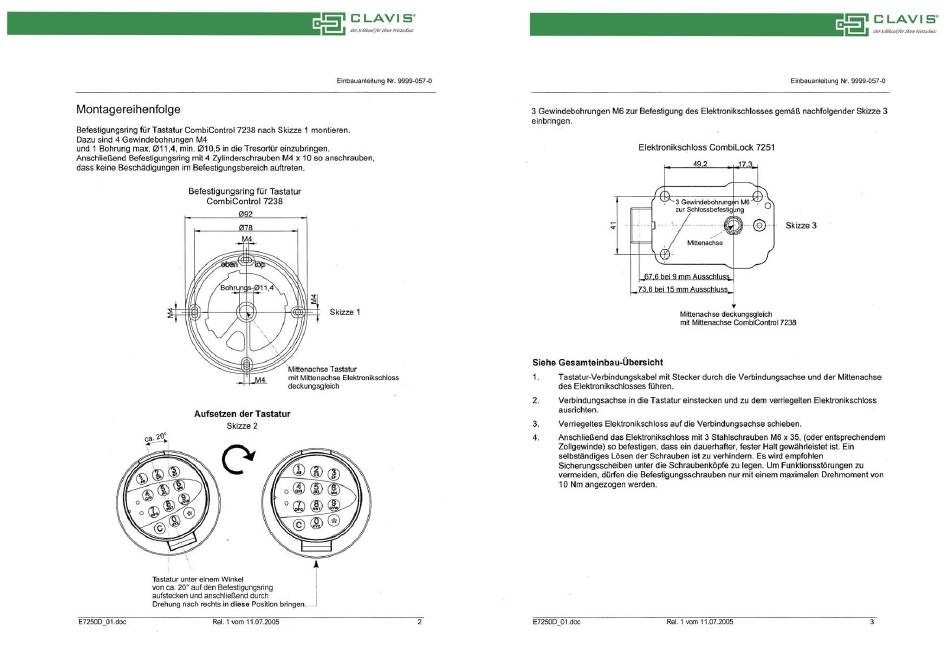

Montagereihenfolge
Befestigungsring für Tastatur CombiControl 7238 nach Skizze 1 montieren.
Dazu sind 4 Gewindebohrungen M4
und 1 Bohrung max. 011,4, min. 010,5 in die Tresortür einzubringen.
Anschließend Befestigungsring mit 4 Zylinderschrauben M4 x 10 so anschrauben
,
dass keine Beschädigungen im Befestigungsbereich auftreten.
Befestigungsring für Tastatur
CombiControl 7238
092
078
Skizze 1
'
Miltenachse Tastatur
mit Miltenachse Elektronikschloss
deckungsgleich
Aufsetzen der Tastatur
Skizze 2
Tastatur unter einem Winkel
von
ca.
20·
auf den
Befestigungsring
aufstecken und anschließend
durch
Drehung nach rechts in diese Position bringen.
Rel. 1 vom 11.07.2005
2
Einbauanleitung Nr. 9999-057-0
3 Gewindebohrungen M6 zur Befestigung des Elektronikschlosses gemäß nachfolgender Skizze 3
einbringen.
Elektronikschloss CombiLock 7251
492
17 3
o
Skizze 3
73
6 bei 15 mm Ausschluss
..
Miltenachse deckungsgleich
mit Mittenachse CombiControl
7238
Siehe Gesamteinbau-Übersicht
1,
Tastatur-Verbindungskabel mit Stecker durch die Verbindungsachse und der Mittenachse
des Elektronikschlosses führen
.
2,
3.
4.
Verbindungsachse in die Tastatur einstecken und zu dem verriegelten Elektronikschloss
ausrichten.
Verriegeltes Elektronikschloss auf die Verbindungsachse schieben.
Anschließend das Elektronikschloss mit 3 Stahlschrauben M6 x 35, (oder entsprechendem
Zollgewinde) so
befestigen,
dass ein dauerhafter, fester Halt gewährleistet ist. Ein
selbständiges Lösen der Schrauben ist zu verhindern. Es wird empfohlen
Sicherungsscheiben unter die Schraubenköpfe zu legen. Um Funktionsstörungen zu
vermeiden, dürfen die Befestigungsschrauben nur mit einem maximalen Drehmoment von
10
Nm
angezogen werden.
Rel. 1 vom 11.07.2005
3
