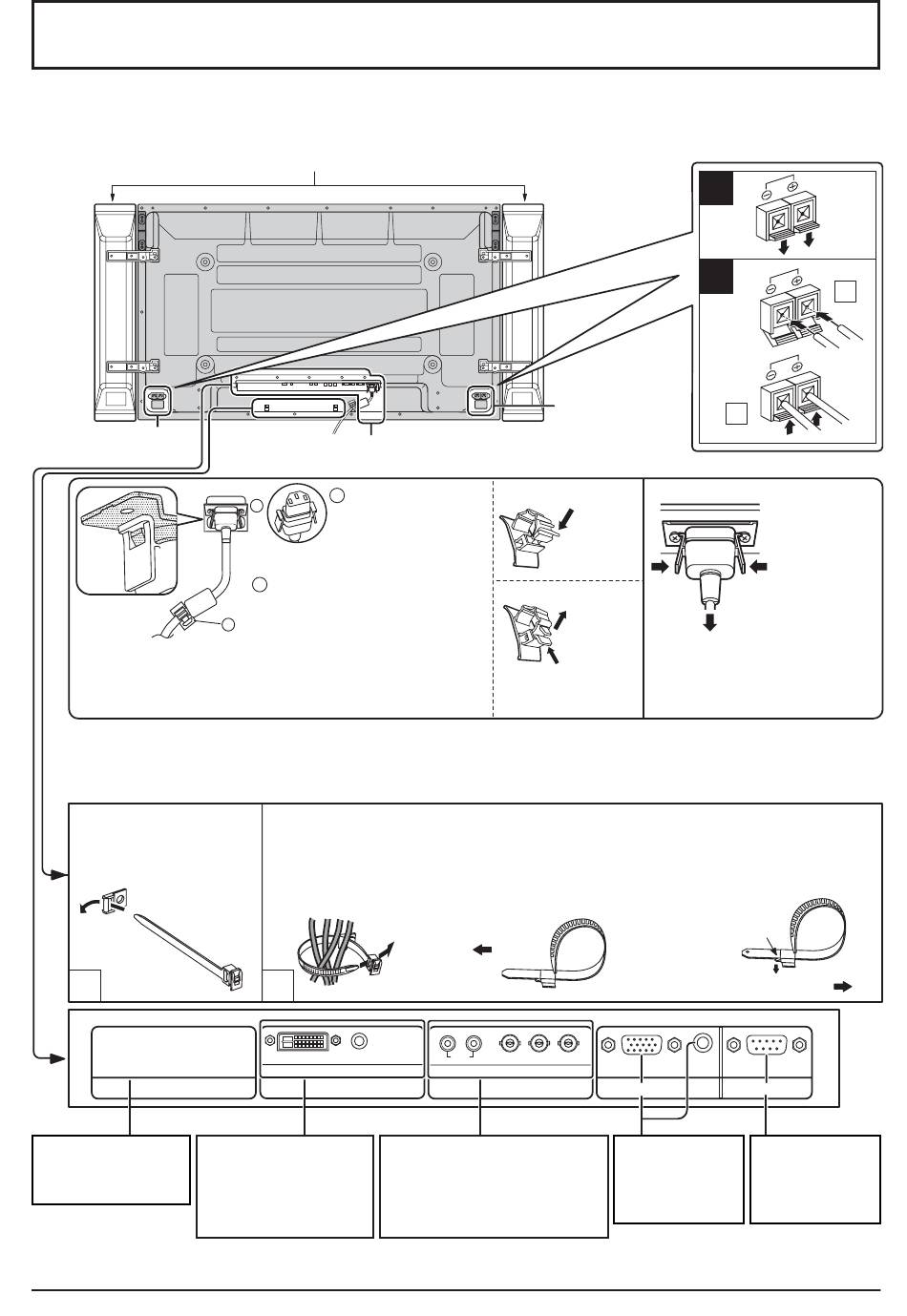

Anschlüsse
Beim Anschluss der Lautsprecher ist sicherzustellen, dass nur die als Sonderzubehör erhältlichen Lautsprecher
verwendet werden. Siehe Installations-Anleitung der Lautsprecher für Hinweise zur Installation der Lautsprecher.
Lautsprecher
Buchsen (R)
Hinweis:
Achten Sie darauf, das
Netzkabel sowohl auf der
linken als auch auf der
rechten Seite zu sichern.
– Kabel-Halteband
Lockere Kabel nach Erfordernis mit dem Halteband zusammenbinden.
Hinweise: Ein Halteband gehört zum Lieferumfang dieses Gerätes. Wenn Kabel an zwei Stellen gesichert werden
sollen, besorgen Sie sich dazu bitte ein separat erhältliches Halteband.
Das Kabel-Halteband
wie in der Abbildung
gezeigt durch die
Klemme stecken.
1
SLOT1
Steckplätze für DVI-D IN-Buchsen
(baugleich mit dem
optionale Terminal-
DVI-D-Anschlusskarte
Boards (abgedeckt)
(TY-FB11DD))
(siehe Seite 11)
Hinweis:
Beim Versand aus dem Werk ist eine Anschlussplatte in SLOT 2 und SLOT 3 installiert.
8
Lautsprecher (Sonderzubehör)
Anschluss des Netzkabels (siehe Seite 12)
– Befestigung des Netzkabels
Schließen Sie das
1
1
Netzkabel an die
Displayeinheit an.
Führen Sie das Netzkabel
ein, bis es einrastet.
2
Sichern Sie das Netzkabel mit der
am Gerät befestigten Kabelklemme.
Für TH-42PF11EK, TH-58PF11EK:
2
Kabelklemmen sind an diesem Gerät
installiert. Für ausreichend Durchhang
des Netzkabels sorgen und dieses mit
dem mitgelieferten Kabel-Halteband
usw. zusammenbinden.
Zum Bündeln der a den Terminals angeschlossenen Kabel das Halteband um die
Kabel legen und das angespitzte Ende wie in der Abbildung gezeigt durch den
Halter schieben.
Bei den Kabeln sollte zur Vermeidung der Belastung (besonders für das
Netzkabel) ausreichend Durchhang vorhanden sein; abschließend alle
Kabel mit der mitgelieferten Kabelklemme zusammenbinden.
2
AUDIO
DVI-D IN
SLOT2
Schließen
Öffnen
1. Den Knopf
Festziehen:
Ziehen
R AUDIO L
P /C /R P /C /B
R R B B
COMPONENT/RGB IN
SLOT3
COMPONENT/RGB IN-und
Audio IN-Buchsen (baugleich mit
dem BNC-Component-Video-
Terminal-Board (TY-42TM6A))
(siehe Seite 11)
1
2
Lautsprecher
Buchsen (L)
Abtrennen des Netzkabels
Drücken,
bis der
Haken
einklickt.
2. Abziehen.
Hinweis:
Achten Sie beim Abtrennen des
Netzkabels unbedingt darauf, stets
gedrückt zuerst den Steckverbinder von der
halten.
Steckdose abzutrennen.
Lösen:
Knopf gedrückthalten
Y/G
AUDIO
PC IN
Von EXIT-
Monitor-Buchse
an Computer
(siehe Seite 9)
1
2
Trennen Sie
das Netzkabel
durch Drücken
der zwei
Knöpfe ab.
Ziehen
SERIAL
Von SERIAL-
Buchse an
Computer
(siehe Seite 10)
