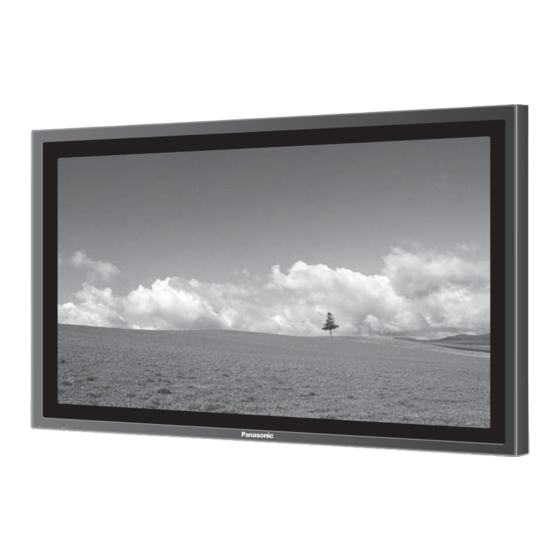

Bedienungsanleitung Hochaufl ösendes Plasmadisplay TH-42PF11EK Modell-Nr. TH-50PF11EK TH-58PF11EK TH-65PF11EK Bei der obigen Abbildung handelt es sich um ein Bild. Bitte lesen Sie diese Anleitung vor dem Betrieb des Fernsehers und heben Sie sie für zukünftige Referenz gut auf. Deutsch...
Lieber Panasonic-Kunde Wir möchten uns gerne für Ihre Wahl eines Panasonic-Gerätes bedanken und hoffen sehr, dass Ihnen das neue Plasmadisplay über lange Jahre viel Freude bereitet. Lesen Sie bitte die Bedienungsanleitung durch, bevor Sie irgendwelche Einstellungen vornehmen und um einen optimalen Betrieb sicherzustellen.
Wichtige Hinweise zur Sicherheit WARNUNG 1) Um Beschädigungen zu vermeiden, die zu Feuer oder Stromschlag führen können, darf dieses Gerät weder Tropf- noch Spritzwasser ausgesetzt werden. Keine Behälter mit Wasser (Blumenvase, Becher, Kosmetik usw.) auf das Gerät stellen. (einschließlich der Regale usw. über dem Gerät) Offene Flammen wie zum Beispiel angezündete Kerzen dürfen nicht auf / über das Gerät gestellt werden.
• Bei fortgesetztem Betrieb unter solchen Bedingungen kann ein Brand oder ein elektrischer Schlag verursacht werden. Kontrollieren Sie, ob kein Rauch mehr austritt und wenden Sie sich an lhren örtlichen Panasonic-Händler, um die notwendigen Reparaturen ausführen zu lassen. Versuchen Sie nie selbst am Plasmadisplay irgendwelche Reparaturen vorzunehmen.
Sicherheitsmaßnahmen VORSICHT Verwendung des Plasmadisplays Die Hände, das Gesicht oder Gegenstände nicht in die Nähe der Entlüftungsöffnungen des Plasmadisplays halten. • Heiße Luft tritt aus den Entlüftungsöffnungen an der Oberseite des Plasmadisplays aus. Körperteile oder Gegenstände, die nicht hitzebeständig sind, von der Oberseite fernhalten, weil Verbrennungen und Deformationen resultieren können.
Zubehör Mitgeliefertes Zubehör Kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit. Bedienungsanleitung Fernbedienung Batterien für die EUR7636090R Fernbedienung (Grösse R6 (UM3) x 2) Haltebänder × 1 Netzkabel Fernbedienungsbatterien Zwei Batterien der Grösse R6 sind notwendig. 1. Den Haken ziehen und festhalten, 2.
Sichern Sie das Netzkabel mit der der zwei Öffnen am Gerät befestigten Kabelklemme. Knöpfe ab. 2. Abziehen. Für TH-42PF11EK, TH-58PF11EK: Kabelklemmen sind an diesem Gerät Hinweis: Hinweis: installiert. Für ausreichend Durchhang Achten Sie darauf, das Achten Sie beim Abtrennen des...
Anschlüsse Anschluss an die PC-Eingangsbuchsen (Buchse) Computer AUDIO PC IN TH-42PS9 Adapterstecker (falls notwendig) Mini D-Sub, 15polig PC-Kabel (Stecker) Audio Stereostecker Schließen Sie ein Kabel, dass zur Audioausgangsbuchse des Computers passt. Hinweise: • Aus Platzgründen können gelegentlich beim Anschluss eines Mini D-Sub 15P-Kabels mit Ferritkern an eine PC- Eingangsbuchse Probleme auftreten.
16:9 JUST Aspekt • Bei Übertragung mehrerer Befehle müssen Sie NORM zuerst auf eine Reaktion dieses Gerätes auf den SELF Panasonic Auto ersten Befehl warten, bevor der nächste Befehl ZOM2 Zoom2 übertragen wird. ZOM3 Zoom3 • Bei Übertragung eines unzulässigen Befehls erhält...
Anschlüsse DVI-D-Anschluss Dieses Gerät ist standardmäßig mit Terminal-Boards ausgestattet, die mit dem DVI-D-Anschlusskarte (TY-FB11DD) und dem BNC-Component-Video-Terminal-Board (TY-42TM6A) baugleich sind. PC mit DVI-D- DVI-D-Videokabel Videoausgang (innerhalb von 5 m) AUDIO DVI-D IN SLOT2 Ministecker (M3) Stiftanordnung des DVI-D- Klemme Signalbezeichnung Klemme Signalbezeichnung Eingangsanschlusses...
Ein- und Ausschalten Den Stecker des Netzkabels am Plasmadisplay anschließen. Den Netzkabelstecker am Plasmadisplay mit der Klemme befestigen. (siehe Seite 8) Anschluss des Steckers an eine Steckdose Hinweise: • Die Gerätestecker sind von Land zu Land unterschiedlich. Der rechts gezeigte Stecker kann INPUT MENU ENTER/...
Seite 13
Ein- und Ausschalten Beim erstmaligen Einschalten des Gerätes Die folgende Bildschirmanzeige erscheint, wenn das Plasmadisplay zum ersten Mal eingeschaltet wird. Wählen Sie die gewünschten Optionen mit den Tasten OSD Sprache der Fernbedienung. Die Tasten am Plasmadisplay sind zu diesem Zeitpunkt English (UK) noch funktionsunfähig.
Anfangsauswahlen Auswahl des Eingangssignals Das Eingangssignal wählen, das beim Installieren des optionalen Terminal-Boards wiedergegeben werden kann. Drücken Sie diese Taste, um das Eingangssignal auszuwählen, das von dem an das Plasmadisplay angeschlossenen Gerät wiedergegeben wird. Das Eingangssignal ändert sich folgendermaßen: INPUT1 INPUT2 INPUT3 Drücken Sie die Eingangsmodus-Wahltaste INPUT „1“,...
Grundbedienungselemente Hauptgerät Fernbedienungs-Sensor Lautstärke-Einstellung Lautstärkepegel Hoch “+” Niedrig“–” Wenn das Menü angezeigt wird: “+”: Zum Bewegen des Cursors nach oben drücken “–”:Zum Bewegen des Cursors nach oben drücken (siehe Seite 21) ENTER- / ASPEKT-Taste (siehe Seite 17, 21) INPUT MENU ENTER/ MENU-Anzeige EIN / AUS Haupt-Ein / Ausschalttaste...
Grundbedienungselemente Fernbedienung Status-Taste Drücken Sie die Status-Taste, um R-Taste (siehe Seite 21) den gegenwärtigen Systemzustand Die R-Taste zum Zurückgehen auf das vorherige Menü drücken. anzuzeigen. Bereitschaftstaste (Ein / Aus) Eingangsbezeichnung Das Plasmadisplay muss zuerst an einer Netzsteckdose angeschlossen Betriebsart ASPECT (siehe Seite 17) sein und der Netzschalter muss eingeschaltet sein.
16:9 Panasonic Auto [auf dem Gerät] Hinweis: Bei Wahl eines Eingangssteckplatzes, in dem die BNC-Dual-Video-Terminal-Board (TY- FB9BD) installiert ist, steht die “Panasonic Auto”-Betriebsart nicht zur Verfügung. INPUT MENU ENTER/ Die Aspekt-Betriebsart ändert sich jedes Mal beim Drücken der ENTER-Taste. Für PC-Eingangssignal: Für SD-Eingangssignal (525 (480) / 60i •...
MULTI-PIP (Multi-Bild-in-Bild) Zwei Bilder, beispielsweise ein Videobild und das Monitorbild eines Personalcomputers, können gleichzeitig in einer Zwei-Bild-Anzeige angezeigt werden. (Verwenden Sie dazu die Fernbedienung. Dieser Bedienungsvorgang kann nicht mit den Tasten am Hauptgerät ausgeführt werden.) MULTI PIP-Einstellungen Stellen Sie die Funktionen und den Modus für Zwei-Bild-Anzeige im Eintrag „MULTI PIP-Einstellungen“...
MULTI-PIP (Multi-Bild-in-Bild) Transparenz-Funktion und Einfügefunktion: Zwei Funktionen stehen für „Mix-PIP“ zur Verfügung: Transparenz-Funktion und Einfügefunktion. Stellen Sie diese Funktionen in der Option „Transparenz“ bzw. „Überlagerung“ unter „MULTI PIP-Einstellungen“ ein (siehe Seite 34). Transparenz-Funktion: Einfügefunktion: Daten, z. B. Text, werden transparent über dem Das Unterbild wird in transparente und nichttransparente Hintergrundbild angezeigt.
Digitaler Zoom Mit dieser Funktion wird die Vergrößerung eines bestimmten Bildteils angezeigt. Rufen Sie die Anzeige der Bedienungsanleitung auf. Abbruch Zum Zugriff auf Digital-Zoom drücken. Die Bedienungsanleitung wird angezeigt. Wenn “Digitaler Zoom” aktiviert ist, können nur die folgenden Tasten bedient werden. [Fernbedienung] [Gerät] POSITION /...
Normal Signal 3D Y/C Filter (NTSC) Auto Einr. Bildschirmschoner Farbsystem Auto H-Lage Component/RGB in Wählen Cinema reality H-Grösse Panasonic Auto (4:3) V-Lage Signalquelle Rauschminderung V-Grösse Power save modus (Seite 38-41) Dot Clock Stand by modus Clock Phase Power management 1:1 Pixel Darstellung...
Bildposition nach oben oder unten. Diese Bewegung der Bildposition kann nicht mit der Funktion zur Einstellung von Bild Lage/Grösse gesteuert werden. • Beim Einstellen von Bild V-Lage/V-Grösse in der Panasonic Auto 16:9 Betriebsart wird die Einstellung nicht gespeichert. Beim Beenden werden die vorherigen Einstellungen wieder übernommen.
Seite 23
Lage / Grösse anpassen 1:1 Pixel Stellt die Display-Anzeigegröße ein, wenn ein Signal vom Typ 1125i, 1125p oder 1250i eingegeben Darstellung wird. Hinweise: • Wählen Sie “Ein”, wenn Sie ein Eingangssignal mit einer Aufl ösung von 1920 × 1080 Bildpunkten wiedergeben möchten.
Bild-Einstellungen Zur Anzeige des “Bild”-Menüs drücken. Select to adjust each item. Mit diesen Tasten die einzustellenden Menüs wählen. Das Bild hinter dem Menü durch Drücken der Tasten einstellen. Hinweis: Ein Menü, das nicht eingestellt werden kann, ist ausgegraut. Die einstellbaren Menü-Änderungen hängen vom Signal, vom Eingang und der Menü-Einstellung ab. Bild Die “...
Bild-Einstellungen Hinweise: Gegenstand Effekt Einstellungen • “Farbe”- und “NTSC-Farbton”- Einstellungen können nicht für das Wahl der richtigen Helligkeit Kontrast “RGB/PC”- und “Digital”-Eingangssignal und Dichte für den Raum. Weniger Mehr eingestellt werden. Einstellung für die bessere • In jedem “Bild Funktion” kann die Stufe für Wiedergabe von dunkleren jeden Gegenstand (Kontrast, Helligkeit, Helligkeit...
Toneinstellungen Zur Anzeige des Ton-Menüs drücken. Normalisieren Normal Normal Ton-Funktion Die einzelnen einzustellenden Punkte wählen. Bass Mitten Mit diesen Tasten die einzustellenden Menüs wählen. Höhen Balance Raumklang Den gewünschten Lautstärkepegel durch Drücken der Audio Ausgang (PIP) Hauptbild Tasten einstellen. Diese Taste zum Beenden der Einstellungs-Betriebsart drücken. Gegenstand Einzelheiten Normal: Wiedergabe des Originaltons.
Uhrzeit-Einstellung / Timer-Einstellungen Mit dem Timer kann das Plasmadisplay ein- oder ausschaltet werden. Vor der Einstellung des Timers sollte die aktuelle Uhrzeit wenn notwendig eingestellt werden. Dann den Timer einstellen. Installation Diese Taste zur Anzeige des Installation-Menüs drücken. MULTI DISPLAY Zur Wahl von Timer-Einstellungen oder Uhrzeit Einstellung MULTI PIP-Einstellungen Porträt-Einstellungen...
Bildschirmschoner (zum Verhindern von Einbrennen) In der 4:3-Betriebsart sollte ein Standbild nicht für längere Zeit wiedergegeben werden. Installation Wenn das Display eingeschaltet belassen wird, sollte ein Bildschirmschoner verwendet werden. Signal Bildschirmschoner Component/RGB in Wählen Zur Anzeige des Installation-Menüs drücken. Signalquelle Zur Wahl des Bildschirmschoner drücken.
Bildschirmschoner (zum Verhindern von Einbrennen) Reduzierung von Einbrennen Diese Funktionen dienen dazu, bei eingeschaltetem Gerät das Auftreten eines Nachbilds auf dem Bildschirm zu verhindern. Wobbling: Die Anzeigeposition des Bilds wird automatisch geringfügig verschoben (nicht sichtbar), um das Auftreten eines Nachbilds mit schärferen Bildkonturen zu verhindern. Ein1: Die Anzeigeposition des Bilds wird alle 30 Sekunden verschoben.
Energieeinsparung • Power save modus: Wenn diese Funktion aktiviert ist, wird der Helligkeitspegel des Plasmadisplays vermindert und die Stromaufnahme verringert. • Stand by modus: Wenn diese Funktion aktiviert ist, wird die Stromaufnahme des Mikrocomputers während der Betriebsbereitschaft (siehe Seite 12, 15, 16) und somit die Stromaufnahme des Gerätes während der Betriebsbereitschaft verringert.
Ändern der Eingangssignalquellen Mit dieser Funktion kann die Signalquelle des angezeigten Eingangssignals geändert werden. Installation Wählen Sie das Eingangssignal, dessen Bezeichnung geändert werden soll, bevor Sie die Eingangssigalquelle ändern. (siehe Seite 14, 16) Signal Bildschirmschoner Zur Wahl von “Signalquelle” drücken. Component/RGB in Wählen Signalquelle Zum Ändern von “Signalquelle”...
Einstellung für MULTIDISPLAY Wenn mehrere Plasmadisplays wie in den unten abgebildeten Beispielen angeordnet werden, kann ein vergrößertes Bild auf allen Bildschirmen gemeinsam angezeigt werden. Für diese Betriebsart muss jedes Plasmadisplay mit einer Displaynummer eingestellt werden, um den Aufstellungsort zu bestimmen. (Beispiele) Gruppe von 4 (2 ×...
Einstellung für MULTIDISPLAY Gegenstand Einzelheiten „Aus“ oder Stellen Sie alle Displays auf die gleiche Die Helligkeit hängt von der an jedem „Ein“ wählen. Helligkeit ein. Display vorgenommenen Einstellung ab. AI-Synchronisation Hinweis: Bei Einstellung von „AI-Synchronisation“ auf „Ein“ stehen die folgenden Menüs nicht zur Verfügung, und ihre Einstellungen sind fest auf die Standardwerte eingestellt.
MULTI PIP-Einstellungen Stellen Sie die Zwei-Bild-Anzeigefunktion ein, die durch Drücken von aktiviert Installation werden soll. MULTI DISPLAY MULTI PIP-Einstellungen Diese Taste zur Anzeige des Installation-Menüs drücken. Porträt-Einstellungen Timer-Einstellungen Zur Wahl von „MULTI PIP-Einstellungen“ drücken. MULTI PIP-Einstellungen Zur Anzeige des Menüs „MULTI PIP-Einstellungen“ MULTI PIP drücken.
Einstellung für Porträt Das Eingangsbild kann in drei Teile aufgeteilt werden, die jeweils auf einem vertikal aufgestellten Plasmabildschirm angezeigt werden. Das Bild wird mit dreifacher Vergrößerung um 90 Grad gedreht. (Beispiele) Hinweis: Bei Verwendung der Hochformat-Funktion und vertikaler Anordnung der Plasmadisplays muss die Option „Display- Ausrichtung“...
Seite 36
Einstellung für Porträt Betrachtungsfl äche / Position Betrachtungsfl äche: Zur Einstellung des Modus der Bildaufteilung für die Funktion „Porträt“. Position: Zur Einstellung der Position des Bilds, das mit Hilfe der Funktion Porträt-Einstellungen „Porträt“ angezeigt werden soll. Diese Taste zur Wahl von „Betrachtungsfl äche“ Porträt-Einstellungen Naht verdeckt Video oder „Position“...
Einstellung der Eingangssignale Wahl von Component/RGB IN Signalen Einstellung auf die Signale Component/RGB. Y, P -Signale “Component” RGB-Signale “RGB” Diese Taste zur Anzeige des Installation-Menüs drücken. Installation Signal Bildschirmschoner Diese Tasten zur Wahl von “Component/RGB in Wählen” Component/RGB in Wählen drücken.
Signal Anpassung des Menüs. 3D Y/C Filter (NTSC) Sync Auto Auto Farbsystem Cinema reality Cinema reality XGA-Modus 1024 × 768 Panasonic Auto (4:3) Rauschminderung Rauschminderung H-Freq. 63.98 V-Freq. 60.02 Diese Taste zum Beenden der Signalformat 1280×1024/60 Einstellungs-Betriebsart drücken. Für Component Für Digital...
SECAM M.NTSC NTSC Panasonic Auto Einstellung auf “4:3” zur Wiedergabe von 4:3-Bildern mit ungeändertem Format, wenn Panasonic Auto gewählt (4:3) ist. Wenn die 4:3-Bilder im Aspekt-Format wiedergegeben werden sollen, sollte “Aspekt” eingestellt werden. Hinweis: Bei Verwendung von BNC-Dual-Video-Terminal-Board (TY-FB9BD) steht Panasonic Auto nicht zur Verfügung.
Einstellung der Eingangssignale Rauschminderung Diese Funktion ermöglicht eine gleichzeitige Einstellung der Rauschminderung drei Rauschunterdrückungsfunktionen (NR). P-NR, Mosquito-NR, MPEG NR Drücken zur Wahl von „Rauschminderung“. Diese Taste zur Wahl von „Aus“, „Min“, „Mittel“, „Max“ oder „Erweitert“ drücken. Erweiterte Einstellungen Diese Funktion ermöglicht eine separate Einstellung der drei NR-Funktionen. Rauschminderung Erweitert Drücken zur Wahl von „Erweitert“.
Einstellung der Eingangssignale Sync-Signal “Signal” im “Installation”-Menü während der RGB-Eingangssignal-Betriebsart wählen. Drücken zur Wahl von „Sync-Signal“. [ RGB ] Signal Diese Tasten zum Einstellen drücken. Sync Auto Cinema reality XGA-Modus 1024 × 768 Einstellung des RGB-Sync-Signals: Stellen Sie sicher, dass der Eingang auf RGB-Eingangssignal eingestellt ist (diese Einstellung gilt nur das RGB-Eingangssignal).
Optionsanpassung Options Drücken Sie diese Taste zum Aufruf des Setup-Menüs. Weekly Command Timer Drücken Sie diese Taste zur Auswahl der OSD Sprache. Onscreen display Initial INPUT Initial VOL level Maximum VOL level INPUT lock Button lock Remocon User level Halten Sie diese Taste gedrückt, um das Options Options (Optionsmenü) aufzurufen.
Seite 43
Optionsanpassung Gegenstand Einstellungen INPUT1 INPUT2 INPUT3 Sperrt die Operation des Eingangswechsels. Hinweise: • Nur das eingestellte Signal wird angezeigt. (siehe Seite. 14) • Wenn die Anschlussplatte installiert ist, kann das Signal angezeigt werden. INPUT lock • Wenn diese Option auf “Off” gesetzt ist, kann der Eingangswechsel verwendet werden. •...
Seite 44
Optionsanpassung Gegenstand Einstellungen Off: Alle vorgenommenen Einstellungen werden aufgehoben. Studio W/B Stellen Sie den Weißabgleich für ein TV-Studio ein. Hinweis: Diese Einstellung ist nur dann gültig, wenn „Warm“ als „Farbton“ im Menü „Bild“ eingestellt wurde. Erhöht den Kontrast, um eine schärfere Anzeige zu erhalten, wenn ein Teil des Bild zu hell und daher nicht sichtbar ist. Off: Die Funktion „Studio Gain“...
Optionsanpassung Weekly Command Timer (Wöchentlicher Befehls-Timer) Ein 7-Tage-Timer kann anhand der Einstellung von Uhrzeit und Befehl vorprogrammiert werden. Hinweis: Achten Sie vor der Einstellung der Option Weekly Command Timer darauf, die Option Uhrzeit des Menüs „Uhrzeit- Einstellung“ einzustellen. (siehe Seite 27) Diese Taste zur Wahl von Function drücken.
Optionsanpassung Drücken Sie diese Taste zur Wahl von Command No. Befehleinstellanzeige Weekly Command Timer Drücken Sie diese Taste zur Wahl einer Program Befehlsnummer. Command No Time 10:30 Command IMS:SL1 Drücken Sie diese Taste zur Wahl von Time / Command. Weekly Command Timer Program Drücken Sie diese Taste zur Einstellung jedes Eintrags.
Fehlersuche Stellen Sie die Störungsursache anhand einiger einfacher Prüfungen fest, bevor Sie einen Kundendienst anrufen. Störung Prüfungen Bild Elektrische Geräte Automobile, Motorräder Bildstörungen Tonstörungen Fluoreszenzröhren Lautstärkepegel Normales Bild Kein Ton (Kontrollieren, ob die Tonabschaltfunktion mit der Fernbedienung eingeschaltet wurde.) Nicht an einer Netzsteckdose angeschlossen Netzschalter nicht eingeschaltet Kein Bild Kein Ton...
Tabelle der Bildseitenverhältnis-Betriebsarten Bildseitenverhältnis- Betriebsart Beschreibung Werkseitige Bild vergrößerter Bildschirm All Aspect: Voreinstellung All Aspect: Off Das Bild wird bildschirmfüllend angezeigt. Bei einem SD-Signal wird ein Bild mit einem Bildseitenverhältnis von 4:3 in horizontaler Richtung ausgedehnt und angezeigt. Diese Betriebsart ist zur 16:9 16:9 Anzeige von anamorphotischen Bildern mit einem...
Seite 56
Modellnummer Seriennumer Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 : Panasonic AVC Networks Czech, s. r. o. U Panasoniku 1 320 84 Plze eská republika Web Site : http://panasonic.net/...
