2.2 LABORRAUM

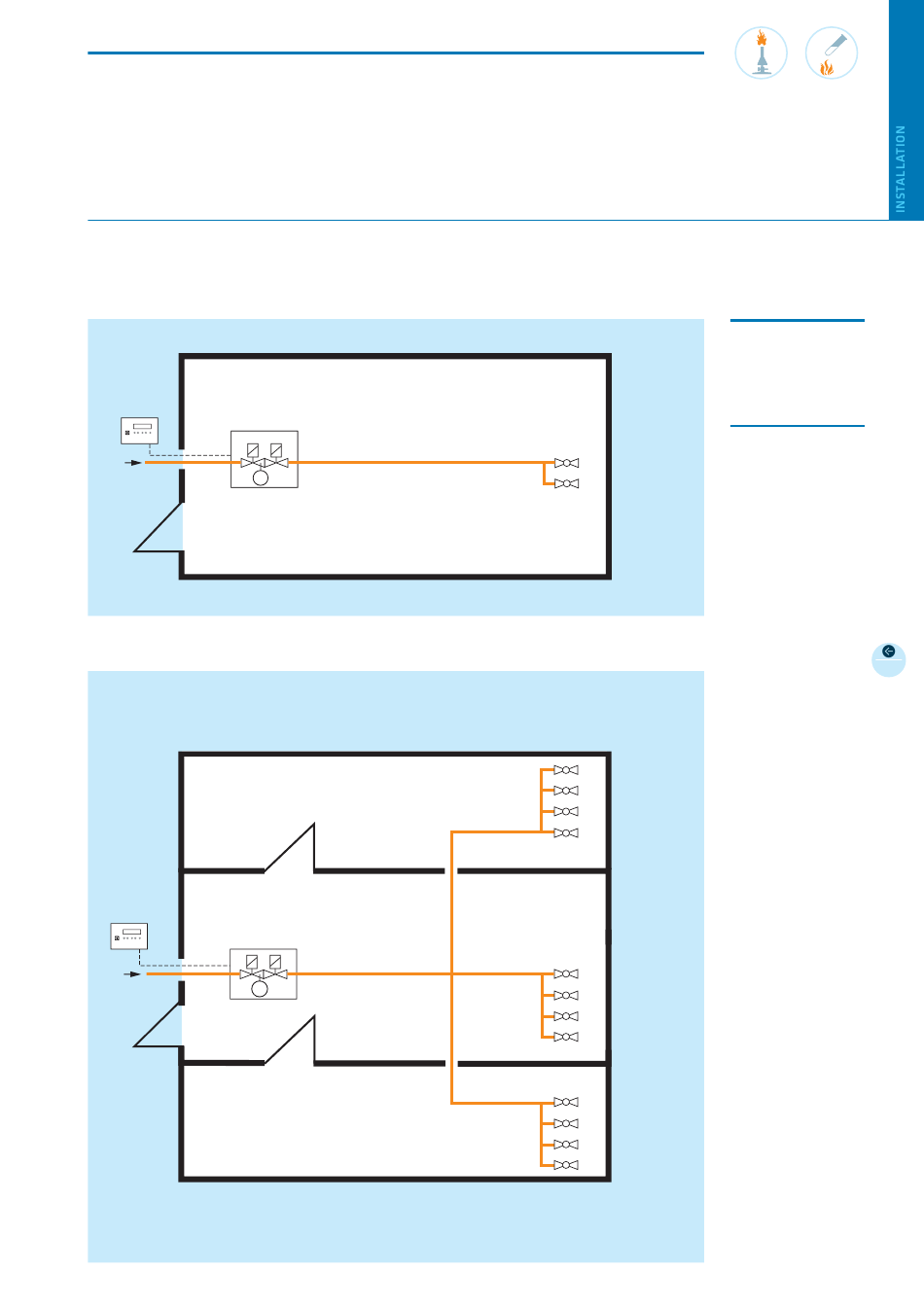

2.2.1 LABOR MIT WENIG ENTNAHMESTELLEN

VCL
LCU
Zentrale Absperreinrichtung
(optional ohne Sicherheitseinrichtung)
PIC
2.2.2 LABORRAUM 1, 2 UND 3
Laborraum 3
Laborraum 1
LCU
Bedienteil
VCL
Zentrale Absperreinrichtung
mit Sicherheitseinrichtung
PIC
Laborraum 2
Laborräume 2+3 (direkt angrenzende Laborräume)
AUTOMATISCHES LABOR-SICHERHEITSSYSTEM
Entnahmestellen
Entnahmestellen
Arbeitstisch
Entnahmestellen
Arbeitstisch
Entnahmestellen
Arbeitstisch
LEGENDE
VCL
Labor-Sicherheitsventil
LCU
Laborsteuerung
