GASTECHNIK KIRCHNER

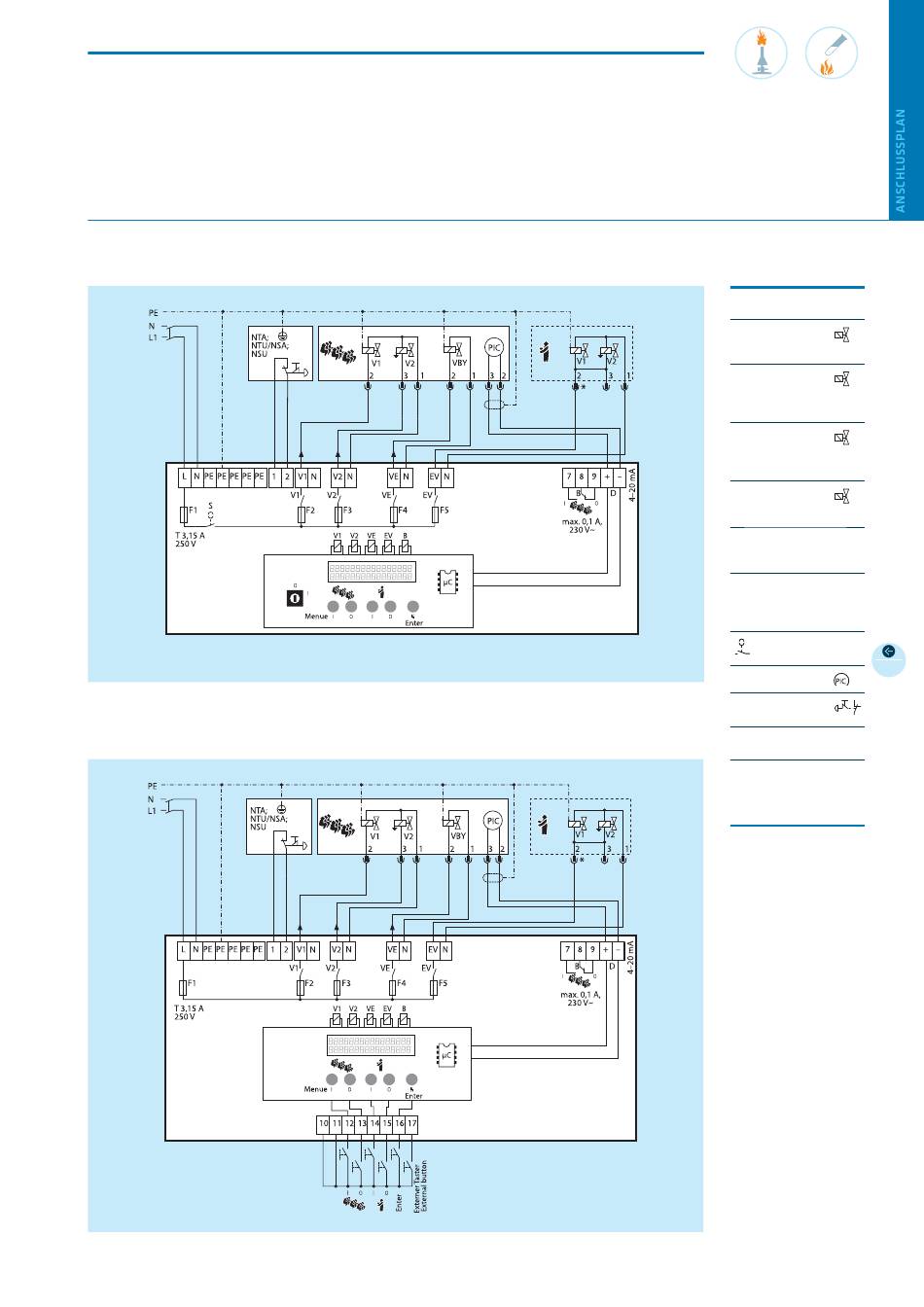

9. ANSCHLUSSPLAN

9.1 LCU MIT SCHLÜSSELSCHALTER
LCU
Platine
9.2 LCU..M OHNE SCHLÜSSELSCHALTER MIT ZUSATZPLATINE ALS
ANSCHLUSSMÖGLICHKEIT FÜR EXTERNE TASTER
LCU..M
Platine
AUTOMATISCHES LABOR-SICHERHEITSSYSTEM
VCL
VCL
VCC
VCC
LEGENDE
88 Anzeige/
Display
V1
V1 Gasventil V1
im Labor-
V2
Sicherheits-
ventil VCL
V2 Gasventil V1/
V2 im Labor-
VBY
Sicherheits-
ventil VCC
VE Entlüftungs-
ventil
V1/V2
VBY
EV Gasventil V1
im Einzelven-
til VCC
B Konfi gurier-
bares po-
tentialfreies
Melderelais
Schlüssel-
schalter
15
Drucksensor
Not-Aus-
Taster
BR Brückenkon- *
takt für VCC
Das Doppel-Magnet-
ventil VCC ist optional
anschließbar.
