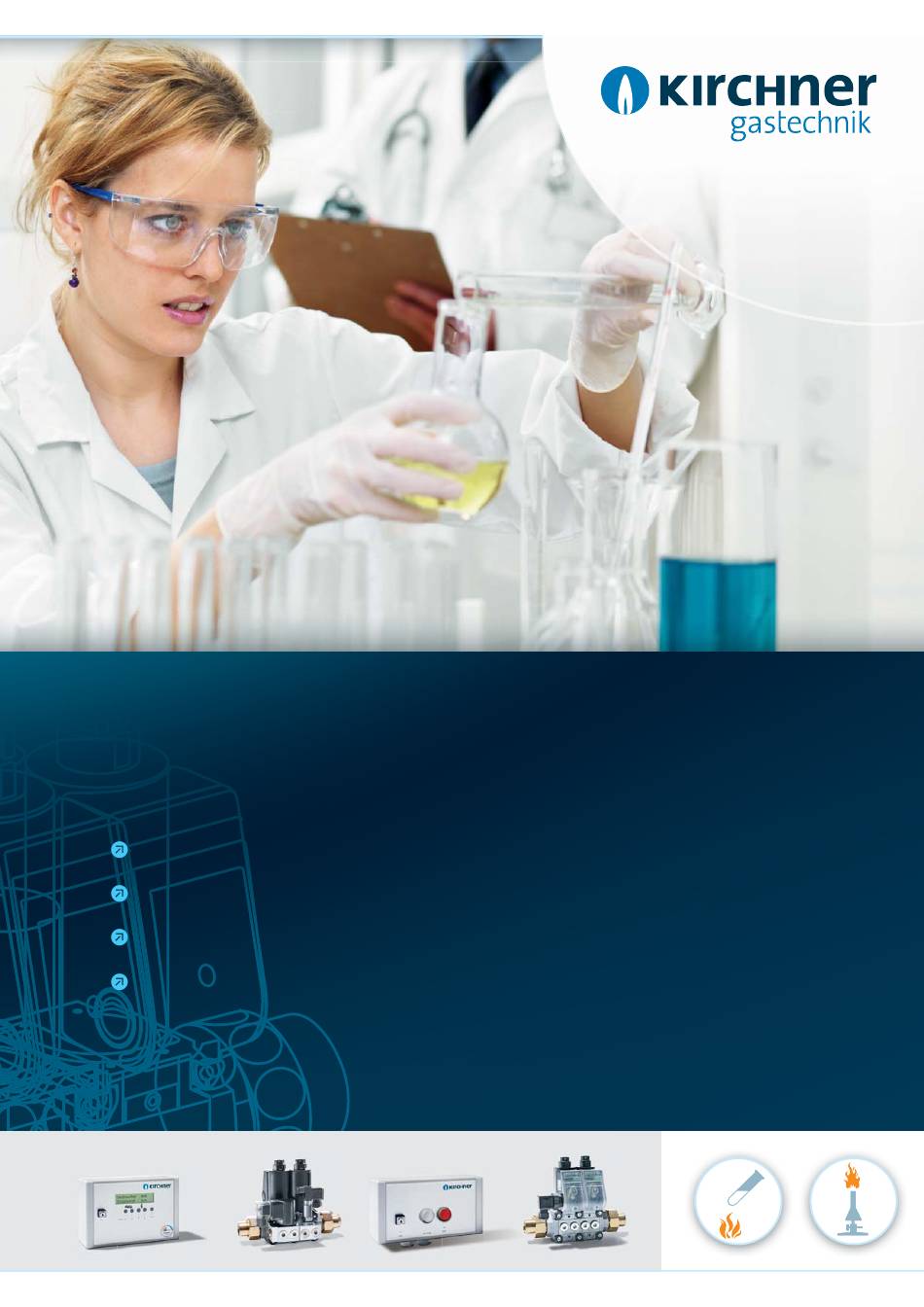

- Seite 1 AUTOMATISCHES LABOR-SICHERHEITSSYSTEM LABORSTEUERUNG LCU LABOR-SICHERHEITSVENTIL VCL VENTILSTEUERUNG SCU ZENTRALE ABSPERREINRICHTUNG VCC...
-
Seite 2: Inhaltsverzeichnis
INHALT ANWENDUNG INSTALLATION ZERTIFIZIERUNG PARAMETER VOLUMENSTROM PROJEKTIERUNGSHINWEISE AUSWAHLTABELLEN TECHNISCHE DATEN ANSCHLUSSPLAN BAUMASSE LCU, VCC, VCL UND SCU BAUMASSE FSA, FSL WARTUNGSZYKLEN ANSPRECHPARTNER LABORSTEUERUNG LABOR-SICHERHEITSVENTIL LCU 100ADW VCL 120V01W VENTILSTEUERUNG ZENTRALE ABSPERREINRICHTUNG SCU 100ADW VCC 120V01W... -
Seite 3: Anwendung
Anlage ist betriebsbereit. Das Doppel-Magnetventil des Labor-Sicherheitsventils VCL öffnet. Bei Strom- oder Gasmangel wird die Gaszufuhr automatisch abgesperrt. Das Labor-Sicherheitsventil VCL wird über die Laborsteuerung LCU bedient. Die LCU verfügt über eine Einschaltverriegelung durch Schlüsselschalter (außer LCU..M + S). -
Seite 4: Installation
2.1.1 ZWISCHENABSPERRUNG SCHÜLERTISCH/DIGESTORIUM I Vor jedem Betrieb prüft die Laborsteuerung LCU automatisch die gesamte Installation an den Schüler- tischen hinter dem Labor-Sicherheitsventil VCL auf Geschlossenstellung und ausreichenden Eingangs- druck. Nur wenn alle Entnahmestellen geschlossen sind, erteilt die Laborsteuerung LCU die Freigabe und die Schülertische sind betriebsbereit. -
Seite 5: Labor Mit Wenig Entnahmestellen
GASTECHNIK KIRCHNER AUTOMATISCHES LABOR-SICHERHEITSSYSTEM 2.2 LABORRAUM 2.2.1 LABOR MIT WENIG ENTNAHMESTELLEN LEGENDE Labor-Sicherheitsventil Laborsteuerung Zentrale Absperreinrichtung (optional ohne Sicherheitseinrichtung) Entnahmestellen 2.2.2 LABORRAUM 1, 2 UND 3 Laborraum 3 Entnahmestellen Arbeitstisch Laborraum 1 Bedienteil Zentrale Absperreinrichtung mit Sicherheitseinrichtung Entnahmestellen Arbeitstisch Laborraum 2... -
Seite 6: Zertifizierung
3. ZERTIFIZIERUNG Das Labor-Sicherheitsventil VCL besteht aus einem Doppel-Magnetventil VCS, einem Entlüf- tungsventil VBY, einem Drucksensor und einem Schmutzfänger EG-Baumuster geprüft und zertifiziert nach Gas- geräterichtlinie (90/396/EWG) in Verbindung mit EN 298, EN 13611, EN 13611-A1, EN 1643. EG-Baumuster- prüfbescheinigung... -
Seite 7: Parameter
INSTALLATION GEMÄSS G 621: * keine Abfrage (default Einstellung) ist Lehrerventil bei Start Verbraucher nicht geöff net, Meldung: „Fehler Lehrerventil öff nen“, VCL öff net nicht Lehrerventil wird automatisch geöff net bei Start Verbraucher FUNKTIONSART MELDERELAIS: * Betriebsmeldung: VCL geöff net (default Einstellung) Betriebsmeldung: LCU betriebsbereit Betriebsmeldung: LCU Sammelstörmeldung... -
Seite 8: Volumenstrom
5. VOLUMENSTROM 5.1 AUSWAHLBEISPIEL FÜR VCL 1XX Zur Berechnung des Gesamtverbrauchs von Unterrichtsräumen/Laboratorien kann pro Bunsenbrenner ein durchschnittlicher Verbrauch von 200 … 300 l/h Erdgas angenommen werden. BEISPIEL FÜR VCL 1XX: Erdgas 30 Bunsenbrenner mit je • V = 0,2 m /h Volumenstrom •... -
Seite 9: Projektierungshinweise
AUTOMATISCHES LABOR-SICHERHEITSSYSTEM 6. PROJEKTIERUNGSHINWEISE 6.1 DVGW ARBEITSBLATT G 621 VCL und LCU sind konstruiert für Anwendungen entsprechend DVGW Arbeitsblatt G 621 (November 2009). Sie erfüllen die Anforderungen der Niederspannungsrichtlinie 2006/95/EG in Verbindung mit den einschlägigen Normen der elektromagnetischen Verträglichkeit 2004/108/EG. -
Seite 10: Auslegungsgrundlage
Das Anlagenvolumen ist auf maximal 60 Liter ( = ^ 105 m Rohrleitung Nennweite DN 25) begrenzt. Das mini- male Anlagevolumen nach der VCL beträgt 0,2 Liter ( = ^ 0,4 m Rohrleitung Nennweite DN 25). Das Anlagen- volumen VP berechnet sich aus dem Ventilvolumen V , addiert zum Volumen der Rohrleitung V für jeden... -
Seite 11: Auswahltabellen
Menüsprache Englisch BESTELLBEISPIEL Netzspannung 230 V~ LCU 100ADW 100 A D W Netzspannung 115 V~ externe elektrische Anschlüsse ohne Schlüsselschalter Sondervariante 7.2 LABOR-SICHERHEITSVENTIL VCL Code Beschreibung Baugröße 1 DN 15 DN 20 DN 25 BESTELLBEISPIEL Rp-Innengewinde mit Verschraubung VCL 125V01W Max. -
Seite 12: Ventilsteuerung Scu
7. AUSWAHLTABELLEN 7.3 VENTILSTEUERUNG SCU Code Beschreibung LEGENDE Baureihe Standard optional Aufbau-Kunststoff gehäuse falls nicht Einbau-Kunststoff gehäuse vorhanden, entfällt diese Angabe Unterputz-Kunststoff gehäuse BESTELLBEISPIEL Menüsprache Deutsch 100 A D W SCU 100ADW Netzspannung 230 V~ 7.4 ZENTRALE ABSPERREINRICHTUNG VCC... -
Seite 13: Technische Daten
Schutzart IP 54 Gehäusefarbe RAL 7035 lichtgrau Konfi gurierbares potenzialfreies max. 0,1 A, 230 V~ Melderelais 3 Ventilausgänge für VCL Strom: 315 mA 1 Ventilausgang für VCC Strom: 500 mA Spannung 115 V~, 230 V~ LCD-Anzeige für Status und 2x 16 Zeichen. - Seite 14 8. TECHNISCHE DATEN 8.2.1 DRUCKSENSOR Vorkonfektionierter elektrischer Stecker mit Steckdose nach EN 175301-803-C Einschaltverriegelung Anschluss durch Schlüsselschalter Steckdose GDSN 307 schwarz (außer LCU..M/S). Schutzart IP 65 Polzahl 2 + Schirm. Leitungsverschraubung PG 7 Leitungstyp Länge 5 m, LIYCY, max. 2x 0,75 mm2, abgeschirmt. Leitungsenden und Schirm mit Adernendhülsen vorbereitet zum Anschluss an der LCU.
-
Seite 15: Anschlussplan
GASTECHNIK KIRCHNER AUTOMATISCHES LABOR-SICHERHEITSSYSTEM 9. ANSCHLUSSPLAN 9.1 LCU MIT SCHLÜSSELSCHALTER LEGENDE Anzeige/ Display Gasventil V1 im Labor- Sicherheits- ventil VCL Gasventil V1/ V2 im Labor- Sicherheits- ventil VCC Entlüftungs- ventil V1/V2 Gasventil V1 im Einzelven- til VCC Konfi gurier- bares po-... -
Seite 16: Scu Mit Schlüsselschalter
9. ANSCHLUSSPLAN 9.3 SCU MIT SCHLÜSSELSCHALTER LEGENDE Verbindungs- kabel von SCU an Doppelgas- magnet-Ventil Anschluss für Not- Aus-Taster oder Brücke zwischen 2 und 5 Netzzu- leitung, Sicherung max. 4 A extern Schlüssel- taster „Gasventil Ein“ Leuchtmelder „Gasventil Betrieb“ Taster „Gas- ventil Aus“... -
Seite 17: Baumasse Lcu, Vcc, Vcl Und Scu
GASTECHNIK KIRCHNER AUTOMATISCHES LABOR-SICHERHEITSSYSTEM 10. BAUMASSE LCU, VCL, SCU UND VCC LCU..A LCU..E, LCU..U SCU..A SCU..E, SCU..U Gewicht *Luft bei Δp = 1mbar [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [kg] LCU..A** – – – – –... -
Seite 18: Baumasse Fsa, Fsl
11. BAUMASSE FSA, FSL Zentrale Absperreinrichtung oder Zentrale Absperreinrichtung mit Zwischenabsicherung FSA Sicherheitseinrichtung FSL Gewicht [mm] [mm] [mm] [mm] [mm] [kg] FSA 15 – – FSA 20 FSA 25 – FSA 40 – 10,2 FSA 50 – 18,0 FSL 15... -
Seite 19: Ansprechpartner
GASTECHNIK KIRCHNER AUTOMATISCHES LABOR-SICHERHEITSSYSTEM 13. ANSPRECHPARTNER KIRCHNER-VERTRIEBSGEBIETE DEUTSCHLANDWEIT BEI IHNEN VOR ORT. Vertrieb NORD-OST Rostock Jens Wesche T: 0 391.72 72 76-80 wesche@gastechnik-kirchner.de Hamburg Vertrieb NORD-WEST 01–04 Dirk Pälmer 06–09 T: 0 29 21.64 86 paelmer@gastechnik-kirchner.de 12–25 27–31 32–35 37–39 Berlin 40–42... -
Seite 20: Kirchner Dienstleistung
KIRCHNER DIENSTLEISTUNG Jeder Betreiber einer Gasanlage ist für deren Sicherheit direkt verantwortlich. An der Anlage muss nach TRGI 2008 (TechnischeRegelGasInstallation) eine jährlichen Sichtkontrolle stattfi nden – Kirchner übernimmt das für Sie. Herstellung Sicherheitsarmaturen für Labore | Schulen | Küchen Dienstleistung...
