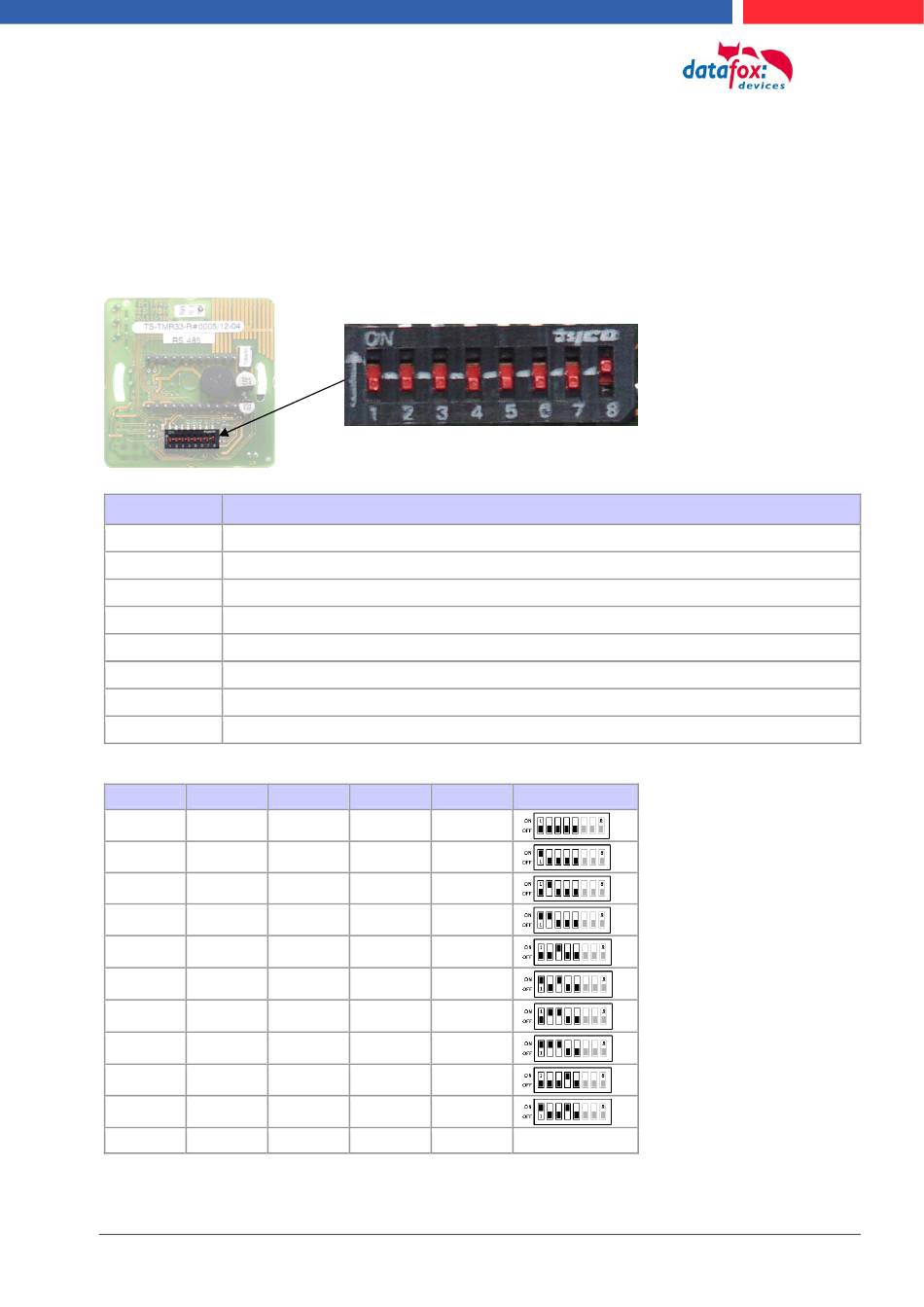

Einstellung der DIP-Schalter TS-TMR33
Die Adressierung der Busteilnehmer erfolgt über die DIP-Schalter 1-5 (Bereich 0-31). Der
DIP-Schalter 6 dient der Umschaltung von RS232 auf RS485 Kommunikation (bei Türmodulen kann
bei RS232-Kommunikation kein externer Leser mehr angeschlossen werden). Der DIP-Schalter 7
ist unbenutzt, und muss immer auf OFF stehen. Mit dem DIP-Schalter 8 wird die Terminierung des
RS485 Bus ein/ausgeschaltet, dieser Schalter muss immer am letzten Modul des RS485-Busses
eingeschaltet (ON) sein.
DIP-Schalter
Bedeutung
1
Busnummer (Bit 0)
2
Busnummer (Bit 1)
3
Busnummer (Bit 2)
4
Busnummer (Bit 3)
5
Busnummer (Bit 4)
6
Umschaltung RS232 auf RS485 (0=RS485, 1=RS232)
7
immer auf OFF
8
Terminierung des RS485 Bus (0=Terminierung aus, 1=Terminierung ein)
Busadressen setzen:
Adresse
Bit 0
Bit 1
0
0
0
1
1
0
2
0
1
3
1
1
4
0
0
5
1
0
6
0
1
7
1
1
8
0
0
9
1
0
Usw.
EVO-Line-2.8" Handbuch
Bit 2
Bit 3
Dippschalter
0
0
0
0
0
0
0
0
1
0
1
0
1
0
1
0
0
1
0
1
Seite 57
Datum: 07.03.2014 Version: 04.03.02
