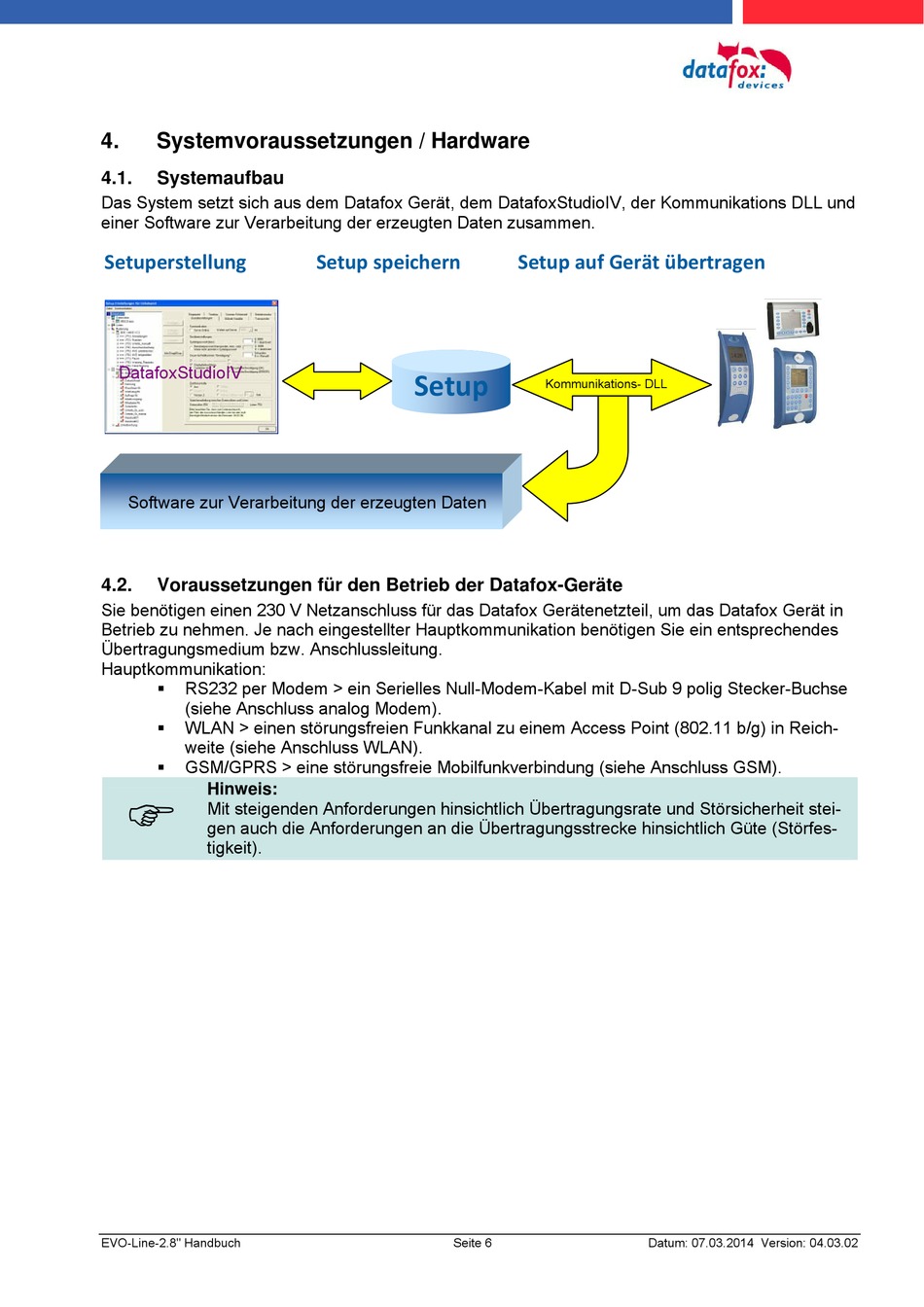

4.
Systemvoraussetzungen / Hardware
4.1.
Systemaufbau
Das System setzt sich aus dem Datafox Gerät, dem DatafoxStudioIV, der Kommunikations DLL und
einer Software zur Verarbeitung der erzeugten Daten zusammen.
Setuperstellung
DatafoxStudioIV
Software zur Verarbeitung der erzeugten Daten
4.2.
Voraussetzungen für den Betrieb der Datafox-Geräte
Sie benötigen einen 230 V Netzanschluss für das Datafox Gerätenetzteil, um das Datafox Gerät in
Betrieb zu nehmen. Je nach eingestellter Hauptkommunikation benötigen Sie ein entsprechendes
Übertragungsmedium bzw. Anschlussleitung.
Hauptkommunikation:
RS232 per Modem > ein Serielles Null-Modem-Kabel mit D-Sub 9 polig Stecker-Buchse
(siehe Anschluss analog Modem).
WLAN > einen störungsfreien Funkkanal zu einem Access Point (802.11 b/g) in Reich-
weite (siehe Anschluss WLAN).
GSM/GPRS > eine störungsfreie Mobilfunkverbindung (siehe Anschluss GSM).
Hinweis:
Mit steigenden Anforderungen hinsichtlich Übertragungsrate und Störsicherheit stei-
gen auch die Anforderungen an die Übertragungsstrecke hinsichtlich Güte (Störfes-
tigkeit).
EVO-Line-2.8" Handbuch
Setup speichern
Setup
Seite 6
Setup auf Gerät übertragen
Kommunikations- DLL
Datum: 07.03.2014 Version: 04.03.02
