Datafox EVO-Line-2.8" Handbuch Seite 54

Mehrere externe Türen über RS485 - Bus
Hier muss das Türmodul zum Einsatz kommen, damit sich das Türöffner-Relais im geschützten Be-
reich befindet.

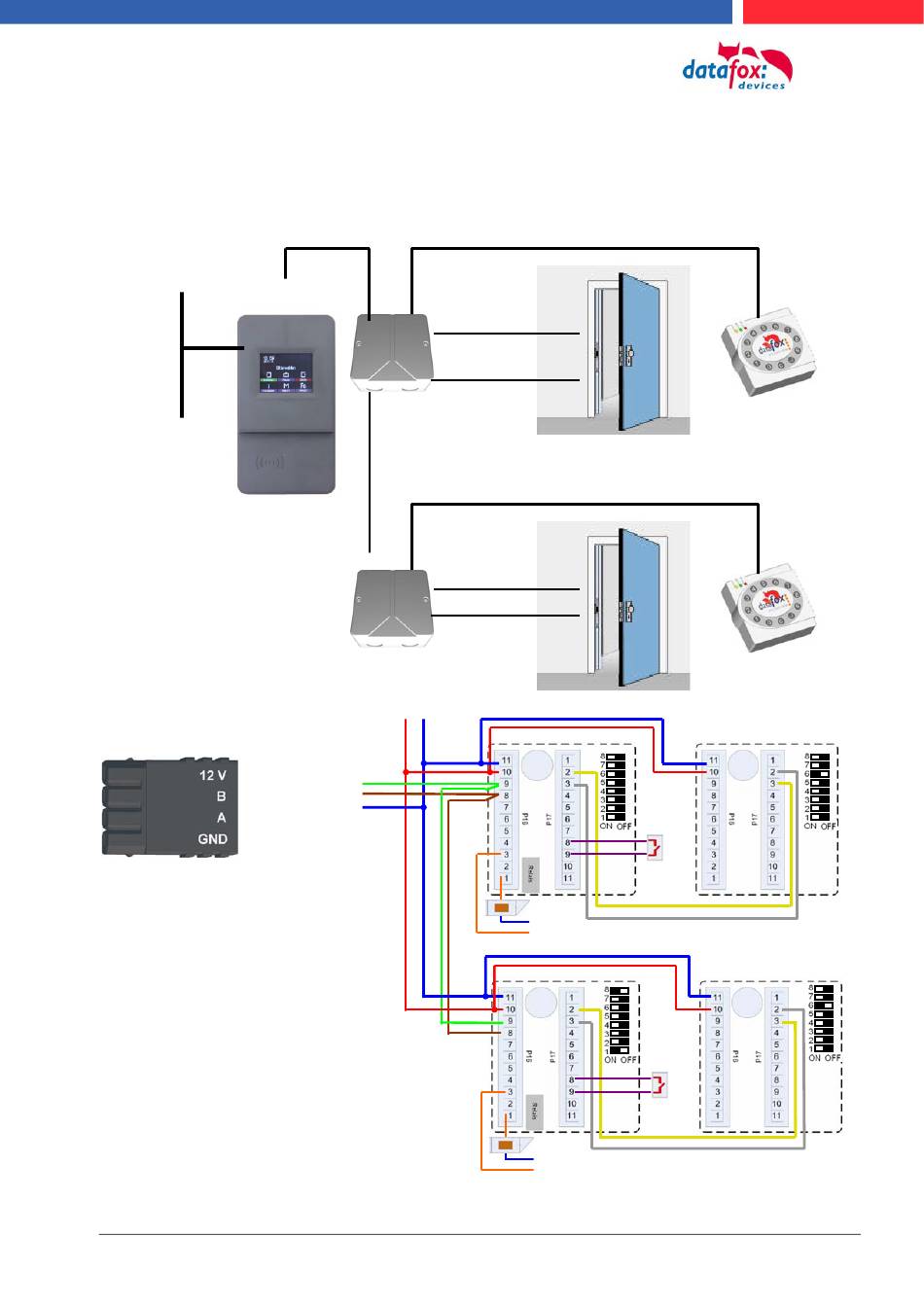

Übersichtsplan:
RS485 Verbindung
max. 1000 m
RS232/485
TCP/IP usw.
Verdrahtungsplan:
Stecker EVO-Line
EVO-Line-2.8" Handbuch
RS232 Verbindung max. 15 m
Relais zum Türöffner
Eingang Türüberwachung
RS232 Verbindung max. 15 m
Relais zum Türöffner
Eingang Türüberwachung
12V + -
B
A
GND
Seite 49
Anschluss Lesemodul (L)
Art-Nr.:106020
Tür
Kontakt
ext. max 42V 2A
Türöffner
Anschluss Lesemodul (L)
Art-Nr.:106020
Tür
Kontakt
ext. max 42V 2A
Türöffner
Datum: 07.03.2014 Version: 04.03.02
Lesemodul (L)
Art-Nr.:106020
