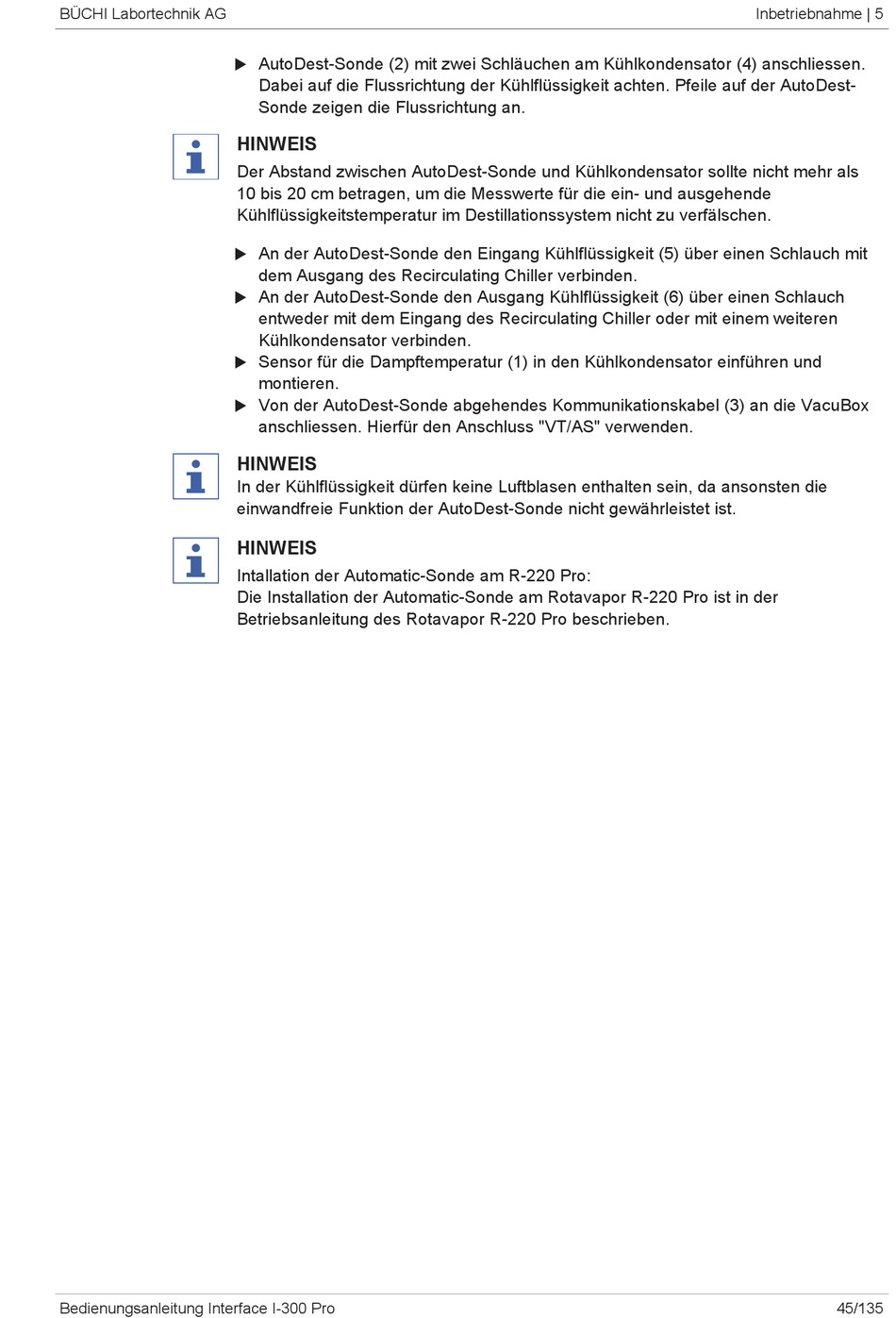

AutoDest-Sonde (2) mit zwei Schläuchen am Kühlkondensator (4) anschliessen.
u
Dabei auf die Flussrichtung der Kühlflüssigkeit achten. Pfeile auf der AutoDest-
Sonde zeigen die Flussrichtung an.
HINWEIS
Der Abstand zwischen AutoDest-Sonde und Kühlkondensator sollte nicht mehr als
10 bis 20 cm betragen, um die Messwerte für die ein- und ausgehende
Kühlflüssigkeitstemperatur im Destillationssystem nicht zu verfälschen.
u An der AutoDest-Sonde den Eingang Kühlflüssigkeit (5) über einen Schlauch mit
dem Ausgang des Recirculating Chiller verbinden.
u An der AutoDest-Sonde den Ausgang Kühlflüssigkeit (6) über einen Schlauch
entweder mit dem Eingang des Recirculating Chiller oder mit einem weiteren
Kühlkondensator verbinden.
Sensor für die Dampftemperatur (1) in den Kühlkondensator einführen und
u
montieren.
Von der AutoDest-Sonde abgehendes Kommunikationskabel (3) an die VacuBox
u
anschliessen. Hierfür den Anschluss "VT/AS" verwenden.
HINWEIS
In der Kühlflüssigkeit dürfen keine Luftblasen enthalten sein, da ansonsten die
einwandfreie Funktion der AutoDest-Sonde nicht gewährleistet ist.
HINWEIS
Intallation der Automatic-Sonde am R-220 Pro:
Die Installation der Automatic-Sonde am Rotavapor R-220 Pro ist in der
Betriebsanleitung des Rotavapor R-220 Pro beschrieben.
