AutoDest-Sonde mit Sensor für Dampftemperatur (optionales
Zubehör) anschliessen
Das Interface I-300 Pro bietet ein Programm für die Durchführung einer
automatischen Destillation (siehe Automatische Destillation durchführen). Die
automatische Destillation setzt den Anschluss einer AutoDest-Sonde am Rotavapor
R-300 voraus. Die AutoDest-Sonde wird am Ein- und Ausgang des Kühlkondensators
angeschlossen und misst laufend folgende Temperaturen:
— Temperatur der eingehenden Kühlflüssigkeit
— Temperatur der ausgehenden Kühlflüssigkeit
— Temperatur des aus dem Verdampferkolben austretenden Dampfes
1
2
3

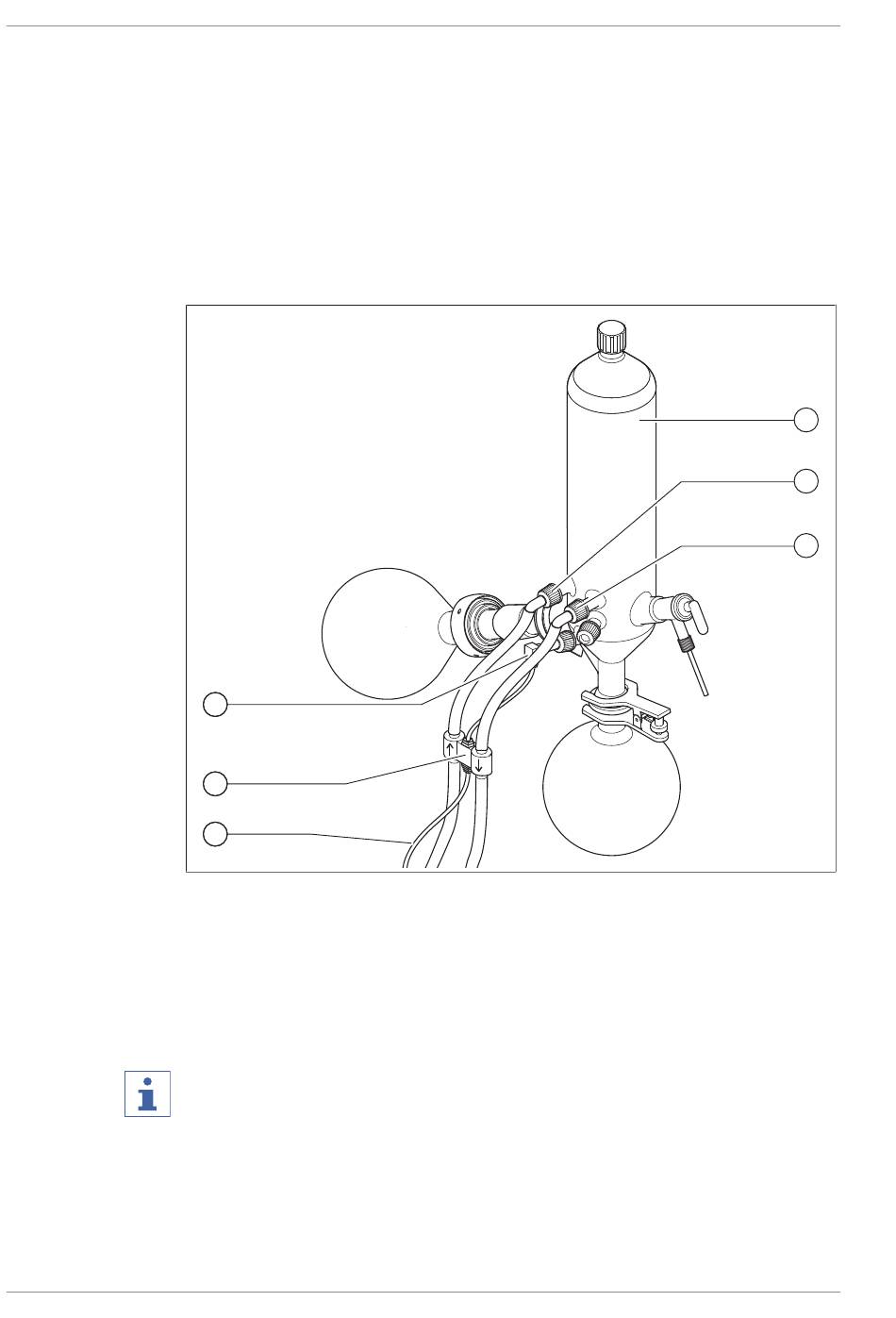

Abb. 18: AutoDest-Sonde, Dampftemperatursonde und Kühlkondensator mit Verdampferkolben
und Auffangkolben eines Rotavapor R-300
1 Dampftemperatursonde
2 AutoDest-Sonde
3 Kommunikationsverbindung zwischen
AutoDest-Sonde und VacuBox
HINWEIS
Auf der AutoDest-Sonde sind zwei Pfeile für die Flussrichtung der Kühlflüssigkeit
eingeprägt. Die Schläuche für die Kühlflüssigkeit sind entsprechend anzuschliessen.
