Steba BS 1800 Touch Gebrauchsanweisung
Badschnellheizer
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Steba BS 1800 Touch
Inhaltszusammenfassung für Steba BS 1800 Touch

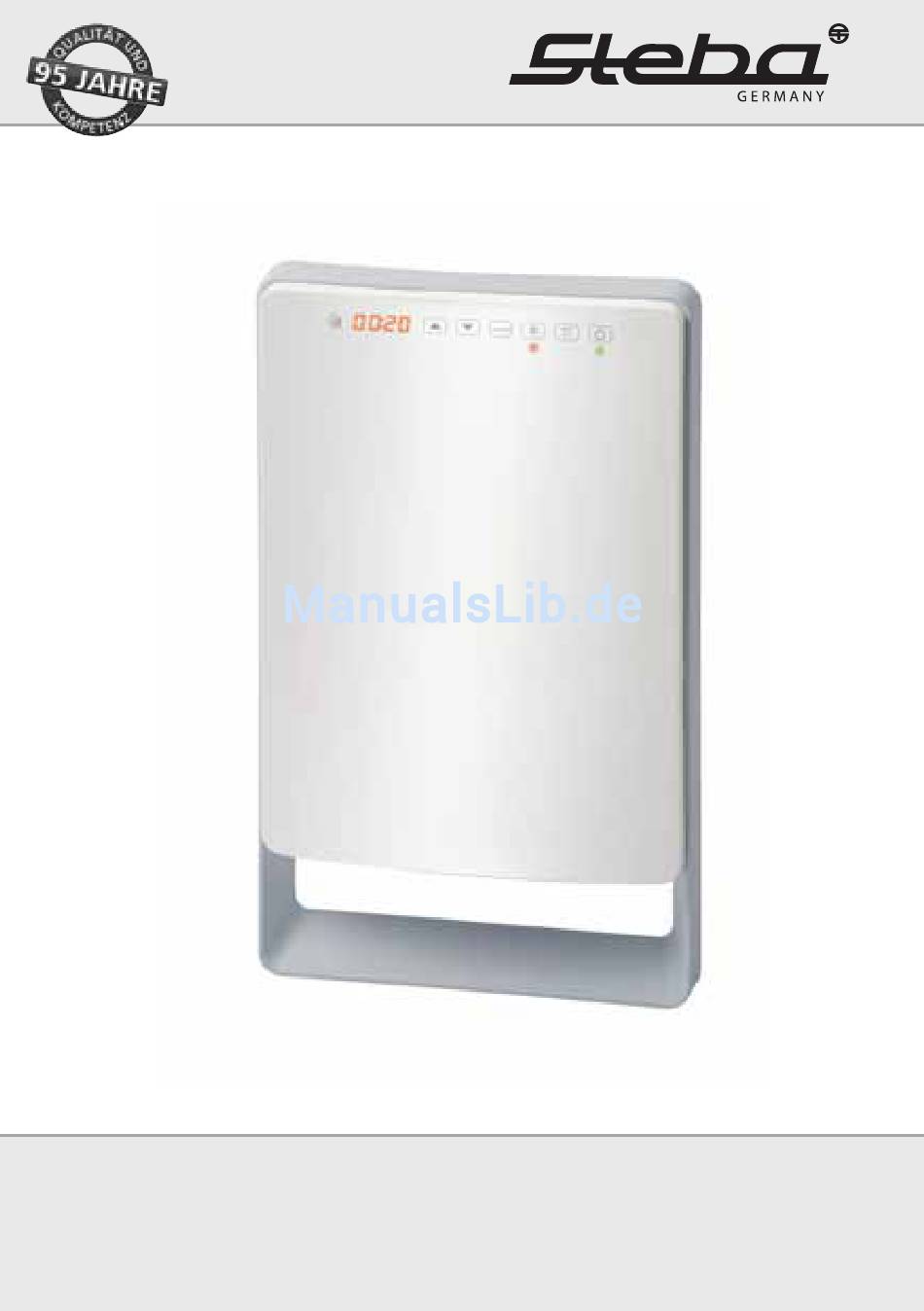

- Seite 1 Badschnellheizer BS 1800 Touch Gebrauchsanweisung www.steba.com...
- Seite 2 Das Gerät senkrecht, mit dem Luftauslass nach unten, montieren. Der Abstand vom Gerät muss so gewählt sein, dass niemand von der Badewanne oder Dusche aus die Einstellknöpfe bedienen kann. (Bild 1) Das Gerät muss nach den gesetzlichen Vor- schriften des jeweiligen Landes montiert werden. In nassen Räumen muss sich der Elektro-Anschluss 25 cm über dem Boden befinden.
- Seite 3 220mm min. 50cm Min. 15cm :6mm / L:35mm 15cm 15cm min. 60cm Beachten Sie die Minimum-Abstände zu Wänden, Möbeln etc. (Siehe Bild 3) Der Abstand zwischen Fußboden und der unteren Kante des Gerätes muss mind. 600 mm betragen. Bohren Sie drei 6 mm Löcher in die Wand (siehe Bild 4) und setzen die mitgeliefer- ten Dübel in die Löcher.
- Seite 4 Installations- und Bedienungsanleitung Diese Anleitung vor der Benutzung des Gerätes bitte aufmerk- sam durchlesen, um Beschädigungen bzw. der Entstehung von Gefahrensituationen zu verhindern. Jeder Gebrauch, der nicht mit den Angaben in dieser Anleitung übereinstimmt, kann Brän- de, Stromschläge oder Verletzungen verursachen und lässt jegli- che Garantie erlöschen.
-
Seite 5: Zu Ihrer Sicherheit
1. Zu Ihrer Sicherheit ∙ Das Gerät kann von Kindern ab 8 Jahren sowie von Per- sonen mit reduzierten physischen, sensorischen oder men- talen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des si- cheren Gebrauchs des Gerätes unterwiesen wurden und die da- raus resultierenden Gefahren verstanden haben. - Seite 6 ∙ W ICHTIG: Um Überhitzung zu verhindern das Produkt niemals bedecken. Keinen Gegenstand oder Decke auf das Gerät legen während es in Betrieb ist. Dies ist deutlich auf dem Gerät ange- geben und wird durch das untere Symbol dargestellt ∙ D en Heizlüfter nicht in Räumen benutzen, die mit explosiven Gasen, durch Lösungsmittel oder Lacke erzeugte Dämpfe oder auf alle Fälle mit Rauch/entzündlichen Gasen gesättigt sind.
- Seite 7 ∙ F ür die ideale Installation berücksichtigen, dass der Sensor die Bewegungen in- nerhalb des auf Abbildung 2 beschriebenen Bereichs erfasst. Den Heizlüfter in der besten Position installieren, die es ermöglicht die im Raum anwesenden Per- sonen zu erfassen sowie über einen Freiraum zu verfügen, in dem keine Gegen- stände vorhanden sind, die sich mit dem Radius desselben Sensors überschneiden könnten.
-
Seite 8: Automatische Funktion
Inbetriebnahme Der Heizlüfter ist auf der linken Seite des Produktes mit einer Einschalt- und Aus- schalttaste ausgestattet. Bei Abschalten des Produktes stehen die internen elektri- schen Komponenten nicht mehr unter Spannung und die vorher gewählten Werte werden nach 30 Minuten gelöscht. Diesen Ein-/Ausschalter nur bei längerer Abwe- senheit ausschalten. - Seite 9 ECO-Modus (minus 3,5°C) ∙ Im Eco-Modus leuchtet unter der Taste die LED grün. Dabei wird die Temperatur um 3,5°C gegenüber der Komfort-Temperatur abgesenkt. Dies passiert: a) wenn das Gerät im Komfort-Modus arbeitet und länger als 2 Minuten unun- terbrochen keine Anwesenheit feststellt b) wenn es länger als 10 Minuten her ist, dass überhaupt eine Anwesenheit festgestellt wurde ∙ Wird länger als 36 Stunden keine Anwesenheit durch den Bewegungsmelder fest- gestellt, so wechselt das Gerät in den Frostschutz-Modus.
- Seite 10 Tageszeit und Temperatur programmieren (z. B. um die Uhrzeit 8.30 Uhr einzustellen) Mode-Taste ca. 2 Sekunden drücken Die Stundenanzeige blinkt Mittels Pfeile die gewünschte Stunde einstellen (z. B. 8 Uhr) Einstellung 0 bis 23 h möglich. Durch erneutes „Mode“-Drücken können die Minuten eingestellt werden. Die Minu- tenanzeige blinkt.
- Seite 11 Achtung: Wenn das Gerät länger als 30 Minuten vom Strom getrennt ist (z. B. bei Stromausfall, der Netzstecker gezogen oder der Hauptschalter ausgeschaltet ist) dann wird die eingestellte Uhrzeit oder Temperatur gelöscht. Hat man den seitlichen Hauptschalter eingestellt und innerhalb von 15 Minuten Zeit und Temperatur nicht bestätigt, stellt sich das Gerät automatisch in den Defrost-Modus und es leuchtet die LED. Zeitvorwahl-Modus Wenn man wie vorher beschrieben die Tageszeit und die Temperatur programmiert hat kann man die Zeitpunkt eingeben an dem sich das Gerät jeden Tag zur selben...
- Seite 12 Die Mode-Taste drücken. Es blinkt die Minutenanzeige im Display. Mittels der -Tasten die Minuten ein- stellen an dem das Gerät täglich angeschaltet werden soll. Durch nochmaliges Drücken der Mode-Taste wird die Programmierung abgeschlos- sen. Unter dem Timer-Knopf leuchtet eine rote LED. Das Gerät startet automatisch jeden Tag zur gewälten Uhrzeit. Ausschalten der Zeitvorwahl für den nächsten Tag Um den Zeitvorwahl-Modus abzuschalten, die Taste 2 Sekunden lang drücken. Die Led-Leuchte unter der Taste erlischt. Der Zeitvorwahl-Modus wurde abgeschaltet und das Gerät ist wieder zum automatischen ECO-Betriebsmodus übergegangen:...
- Seite 13 Wiedereinschalten des voher einprogrammierten Zeitvorwahl-Modus Um den Zeitvorwahl-Modus wieder einzuschalten die Timer-Taste 2 Sekunden lang drücken. Die Einschaltuhrzeit wird 5 Sekunden lang auf der Anzeige dargestellt: Die rote LED leuchtet unterhalb des Timer-Knopfs . Danach zeigt das Display wie- der die aktuelle Uhrzeit an: Um die Einschaltuhrzeit zu ändern bitte wie bei Zeitvorwahl-Modus vorgehen. Ein Stromausfall oder ein längeres Ausschalten des Gerätes durch den Ein-/Ausschalter an linken Seite des Gerätes führt zu einem Verlust der Einschaltzeitprogrammierung.
-
Seite 14: Farben Der Led-Leuchte
Farben der Led-Leuchte Das Produkt hat 3 verschiedene Led-Leuchten: ∙ Led-Leuchte unter der Frostschutz-Taste (Abb. 8, Gegenstand I) Die Led ist rot, wenn die Frostschutz-Funktion eingeschaltet ist. Sie ist ausge- schaltet, wenn die Frostschutz-Funktion abgeschaltet ist. ∙ Led-Leuchte unter der Timer-Taste (Abb. 8, Gegenstand J) Die Led ist rot, wenn der taktgesteuerte Modus eingeschaltet ist. Sie ist ausge- schaltet, wenn der taktgesteuerte Modus abgeschaltet ist. -
Seite 15: Korrekte Entsorgung Dieses Produkts
Anschrift. Wir werden dann im Garantiefall die Abholung veranlassen. Das Gerät muss transportfähig verpackt sein. Unfreie Pakete können nicht angenommen werden! STEBA Elektrogeräte GmbH & Co KG Pointstr. 2, 96129 Strullendorf / Germany Vertrieb-Tel.: 09543 / 449-17 / -18, Service-Tel.: 09543 / 449-44, Fax: 09543 / 449-19 E-Mail: elektro@steba.com Internet: http://www.steba.com Achtung! Elektrogeräte dürfen nur durch Elektro-Fachkräfte repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können. -
Seite 16: Garantiebedingungen
Kauf- bzw. Lieferdatum entweder kostenfreier Ersatz geliefert oder der Minderwert vergütet oder das Gerät gegen Erstattung des Kaufpreises zurückgenommen. Weitergehende Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstande- ner Schäden sind ausgeschlossen. Steba Elektrogeräte GmbH & Co. KG Pointstraße 2, D-96129 Strullendorf Zentrale: Tel.: 09543-449- 0 Elektro@steba.com Fax: 0 9543-449-19 Vertrieb: Tel.: 09543-449-17...
