Expolite Tour-Flash Pro Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

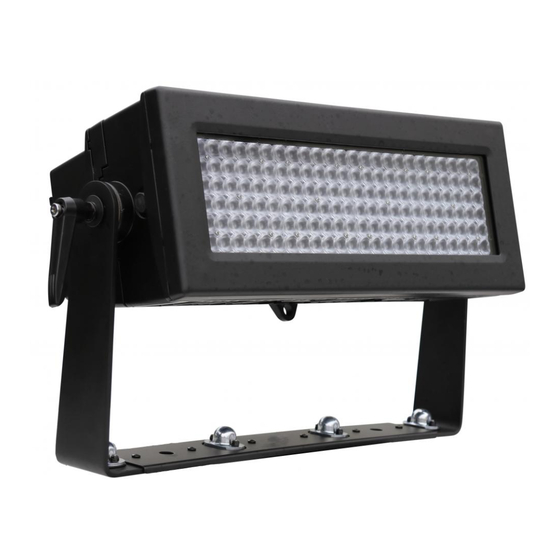

Tour-Flash Pro
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led25500
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-47-11
Menu
Control

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite Tour-Flash Pro

Inhaltszusammenfassung für Expolite Tour-Flash Pro

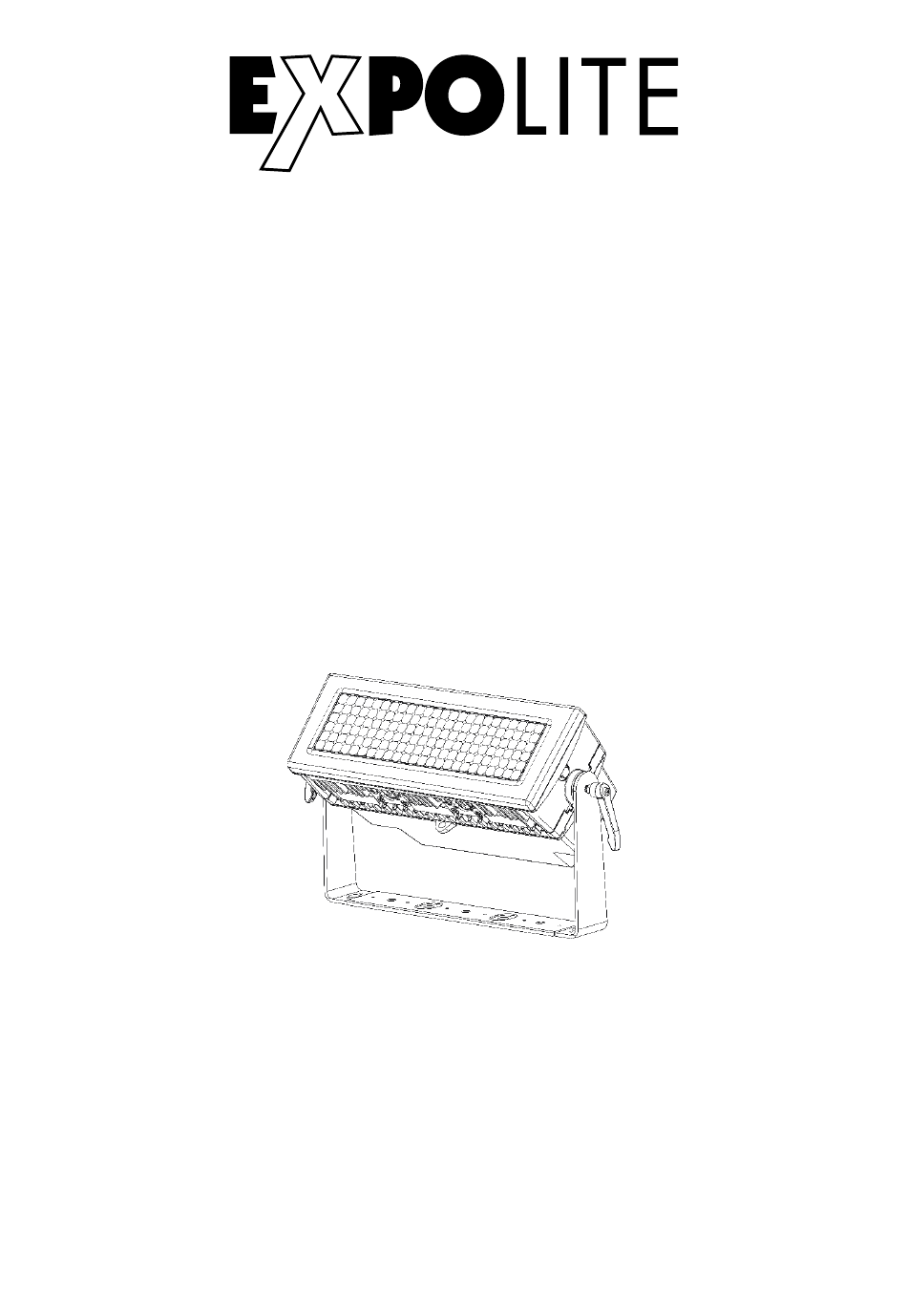

  • Seite 1 Tour-Flash Pro Bedienungsanleitung User Manual Art.Nr.: led25500 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-47-11...
  • Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Seite 3: Inhaltsverzeichnis

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-14 Delivery E-22 Product Information E-23 Dimensions E-24 Installation E-25 Operation E-26 Using DMX512 Controller E-32...

  • Seite 4: Lieferumfang

    - Expolite Tour-Flash Pro - Anschlusskabel für Spannungsversorgung - Omega Bügel - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...

  • Seite 5: Technische Daten D

    LED Treiberstrom 700mA Abstrahlwinkel 30° Steuerung Stand-Alone / DMX512 / ArtNet / RDM DMX-Kanäle 5 - 52 (5/8/9/17/40/52) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%. D-05...

  • Seite 6: Abmessungen

    Abmessungen D-06...
  • Seite 7 Installation Montage Hängend Das Gerät kann an den mitgelieferten Quicklock Montagebügeln hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallenversehen werden. Hierzu ist am Gerät eine Öse für Safeties angebracht. Stehend Das Gerät kann stehend betrieben werden.

  • Seite 8: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste MENU ENTER DOWN Menüstruktur MENU PERSON STATIC HSIC 0 - 255 0 - 255 0 - 255 0 - 255 GREEN...
  • Seite 9 MENU HSIC R.(0-255) CALIB.CCT HSIC 2700K **** 3000K GREEN G.(0-255) B.(0-255) BLUE W.(0-255) WHITE 10000K CALIB.RESET **** RGBtoW R.(0-255) G.(0-255) GREEN BLUE B.(0-255) PERSON INFO VERSION HSIC HSIC 03503Axxxxxxx LABEL Tour-Flash Pro D-09...
  • Seite 10 DMX-Adresse einstellen MENU ADDRESS HSIC 001-512 PERSON Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSONALITY HSIC HSIC Tr16 PIXEL.1 PIXEL.2 HALOGEN Im Menü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi HSIC (9 Kanäle), SSP (8 Kanäle), TR16 (17 Kanäle), PIXEL.1 (40 Kanäle) PIXEL.2 (52 Kanäle) und HALOGEN (5 Kanäle) zur Verfügung.
  • Seite 11 Runmode auswählen MENU RUN MODE HSIC DMX512 ARTNET ARTNET2DMX SLAVE Im Menü RUN MODE wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller muss DMX512 aktiviert werden. Für den Betrieb über das ArtNet-Protokoll muss der Modus ARTNET aktiviert sein. Im Modus ARTNET2DMX wird das gewünschte Universum des ArtNet Eingangssignals an die XLR-Buchsen gesendet.
  • Seite 12 MENU SETTING HSIC NETWORK NET SWITCH **** IP MODE DEFAULT IP CUSTOM IP CUSTOM IP SET XX.XX.XX.XX UNIVERS Im Untermenü NETWORK können die Netzwerkeinstellungen des Gerätes angepasst werden. NET SWITCH: aktiviert (ON) oder deaktiviert (OFF) den integrierten ArtNet-Knoten. IP MODE: wählt zwischen DEFAULT IP und CUSTOM IP. CUSTOM IP EDIT: unter CUSTOM IP EDIT kann eine benutzerdefinierte IP-Adresse eingestellt werden.
  • Seite 13 HSIC HSIC 03503Axxxxxxx LABEL Tour-Flash Pro Im Info-Menü (INFO) können folgende Informationen abgerufen werden: Untermenü VERSION: zeigt die z.Zt. installierte Softwareversion des Gerätes. Untermenü RDM: zeigt im Untermenü UID die RDM-ID des Gerätes und im Untermenü LABEL kann die Bezeichnung des Gerätes eingesehen werden.

  • Seite 14: Steuerung Mit Dmx512 D

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 6 DMX-Personalities (5-/8-/9-/17-/40-/52-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Seite 15 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 White Strobe 1 No Function 10-255 Strobe (Slow to fast) 0-255 Duration (14 ms - 650 ms) Strobe 2 No Function 10-109 Lightning Strobe 110-119 No Function 120-255 Random Strobe HALOGEN 0-255 Master Dimmer 0-255...
  • Seite 16 TR16 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 White 0-255 White Fine Colour Macro & White 0-10 No Function 11-30 Red 100% / Green Up / Blue 0% 31-50 Red Down / Green 100% / Blue 0% 51-70...
  • Seite 17 Auto No Function 10-30 Auto 1 31-50 Auto 2 51-70 Auto 3 71-90 Auto 4 91-110 Auto 5 111-130 Auto 6 131-150 Auto 7 151-170 Auto 8 171-190 Auto 9 191-255 Auto 10 0-255 Auto Speed Adjustment Dimmer Speed No Function 10-29 30-69 Dim1...
  • Seite 18 PIXEL.1 0-255 Master Dimmer Strobe 1 No Function 10-255 Strobe (Slow to fast) 0-255 Duration (14 ms - 650 ms) Strobe 2 No Function 10-109 Lightning Strobe 110-119 No Function 120-255 Random Strobe 0-255 Red 1 0-255 Green 1 0-255 Blue 1 0-255 Red 2...
  • Seite 19 0-255 Red 11 0-255 Green 11 0-255 Blue 11 0-255 Red 12 0-255 Green 12 0-255 Blue 12 D-19...
  • Seite 20 PIXEL.2 0-255 Master Dimmer Strobe 1 No Function 10-255 Strobe (Slow to fast) 0-255 Duration (14 ms - 650 ms) Strobe 2 No Function 10-109 Lightning Strobe 110-119 No Function 120-255 Random Strobe 0-255 Red 1 0-255 Green 1 0-255 Blue 1 0-255 White 1...
  • Seite 21 0-255 Blue 8 0-255 White 8 0-255 Red 9 0-255 Green 9 0-255 Blue 9 0-255 White 9 0-255 Red 10 0-255 Green 10 0-255 Blue 10 0-255 White 10 0-255 Red 11 0-255 Green 11 0-255 Blue 11 0-255 White 11 0-255 Red 12...

  • Seite 22: Delivery E

    Delivery - Expolite Tour-Flash Pro - Power connection cable - Omega Brackets - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-22...

  • Seite 23: Product Information E

    Control Stand-Alone / DMX512 / ArtNet / RDM DMX-Channels 5 - 52 (5/8/9/17/40/52) * take note to General Informations for Expolite Units - Notes for Condensation inside Housing. ** Tolerance in colour temperature according to LED manufacturer +/- 10%. E-23...
  • Seite 24 Dimensions E-24...

  • Seite 25: Installation E

    Installation Mounting Hanging The fixture can be mounted in a hanging position using the quicklock brackets. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device.

  • Seite 26: Operation E

    Operation Display Operation MENU: Return to previous menu Enter currently selected menu ENTER: Scroll Up, Increase value DOWN: Scroll down: Decrease value MENU ENTER DOWN Menu Map MENU PERSON STATIC HSIC 0 - 255 0 - 255 0 - 255 0 - 255 GREEN HSIC...
  • Seite 27 MENU HSIC R.(0-255) CALIB.CCT HSIC 2700K **** 3000K GREEN G.(0-255) B.(0-255) BLUE W.(0-255) WHITE 10000K CALIB.RESET **** RGBtoW R.0-255 GREEN G.0-255 BLUE B.0-255 PERSON INFO VERSION HSIC HSIC 03503Axxxxxxx LABEL Tour-Flash Pro E-27...
  • Seite 28 Setting DMX-Address MENU PERSON ADDRESS HSIC 001-512 The DMX start address of the fixture is set in the menu ADDRESS. This is retained even when changing the personality. Setting DMX-Personality MENU PERSONALITY HSIC HSIC Tr16 PIXEL.1 PIXEL.2 HALOGEN The personality is set in the menu PERSONALITY. There are six different modes which can be chosen: HSIC (9 channels), SSP (8 channels), TR16 (17 channels), PIXEL.1 (40 channels), PIXEL.2 (52 channels) and HALOGEN (5 channels).

  • Seite 29: Miscellaneous Settings

    Choose Run Mode MENU RUN MODE HSIC DMX512 ARTNET ARTNET2DMX SLAVE The operating mode is set in menu RUN MODE. For operation on a DMX-controller DMX512 needs to be set. For operation via ArtNet ARTNET needs to be set. In mode ARTNET2DMX the chosen universe of the ArtNet input is sent to the XLR connectors.
  • Seite 30 MENU SETTING HSIC NETWORK NET SWITCH **** IP MODE DEFAULT IP CUSTOM IP CUSTOM IP SET XX.XX.XX.XX UNIVERS In the submenu NETWORK the network settings of the fixture can be set. NET SWITCH: activates (ON) or deactivates (OFF) the integrated ArtNet node. IP MODE: submenu for setting the ip-address.
  • Seite 31 HSIC 03503Axxxxxxx LABEL Tour-Flash Pro In info menu (INFO) the following information can be found: Submenu VERSION: shows installed software version of the fixture. Submenu RDM: in the submenu UID the RMD-ID of the fixture and in the submenu LABEL the model name of the fixture can be found.

  • Seite 32: Using Dmx512 Controller E

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are six DMX personalities with 5, 8, 9, 17, 40 and 52 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Seite 33 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 White Strobe 1 No Function 10-255 Strobe (Slow to fast) 0-255 Duration (14 ms - 650 ms) Strobe 2 No Function 10-109 Lightning Strobe 110-119 No Function 120-255 Random Strobe HALOGEN 0-255 Master Dimmer 0-255...
  • Seite 34 TR16 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 White 0-255 White Fine Colour Macro & White 0-10 No Function 11-30 Red 100% / Green Up / Blue 0% 31-50 Red Down / Green 100% / Blue 0% 51-70...
  • Seite 35 Auto No Function 10-30 Auto 1 31-50 Auto 2 51-70 Auto 3 71-90 Auto 4 91-110 Auto 5 111-130 Auto 6 131-150 Auto 7 151-170 Auto 8 171-190 Auto 9 191-255 Auto 10 0-255 Auto Speed Adjustment Dimmer Speed No Function 10-29 30-69 Dim1...
  • Seite 36 PIXEL.1 0-255 Master Dimmer Strobe 1 No Function 10-255 Strobe (Slow to fast) 0-255 Duration (14 ms - 650 ms) Strobe 2 No Function 10-109 Lightning Strobe 110-119 No Function 120-255 Random Strobe 0-255 Red 1 0-255 Green 1 0-255 Blue 1 0-255 Red 2...
  • Seite 37 0-255 Red 11 0-255 Green 11 0-255 Blue 11 0-255 Red 12 0-255 Green 12 0-255 Blue 12 E-37...
  • Seite 38 PIXEL.2 0-255 Master Dimmer Strobe 1 No Function 10-255 Strobe (Slow to fast) 0-255 Duration (14 ms - 650 ms) Strobe 2 No Function 10-109 Lightning Strobe 110-119 No Function 120-255 Random Strobe 0-255 Red 1 0-255 Green 1 0-255 Blue 1 0-255 White 1...
  • Seite 39 0-255 Blue 8 0-255 White 8 0-255 Red 9 0-255 Green 9 0-255 Blue 9 0-255 White 9 0-255 Red 10 0-255 Green 10 0-255 Blue 10 0-255 White 10 0-255 Red 11 0-255 Green 11 0-255 Blue 11 0-255 White 11 0-255 Red 12...
  • Seite 40 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
