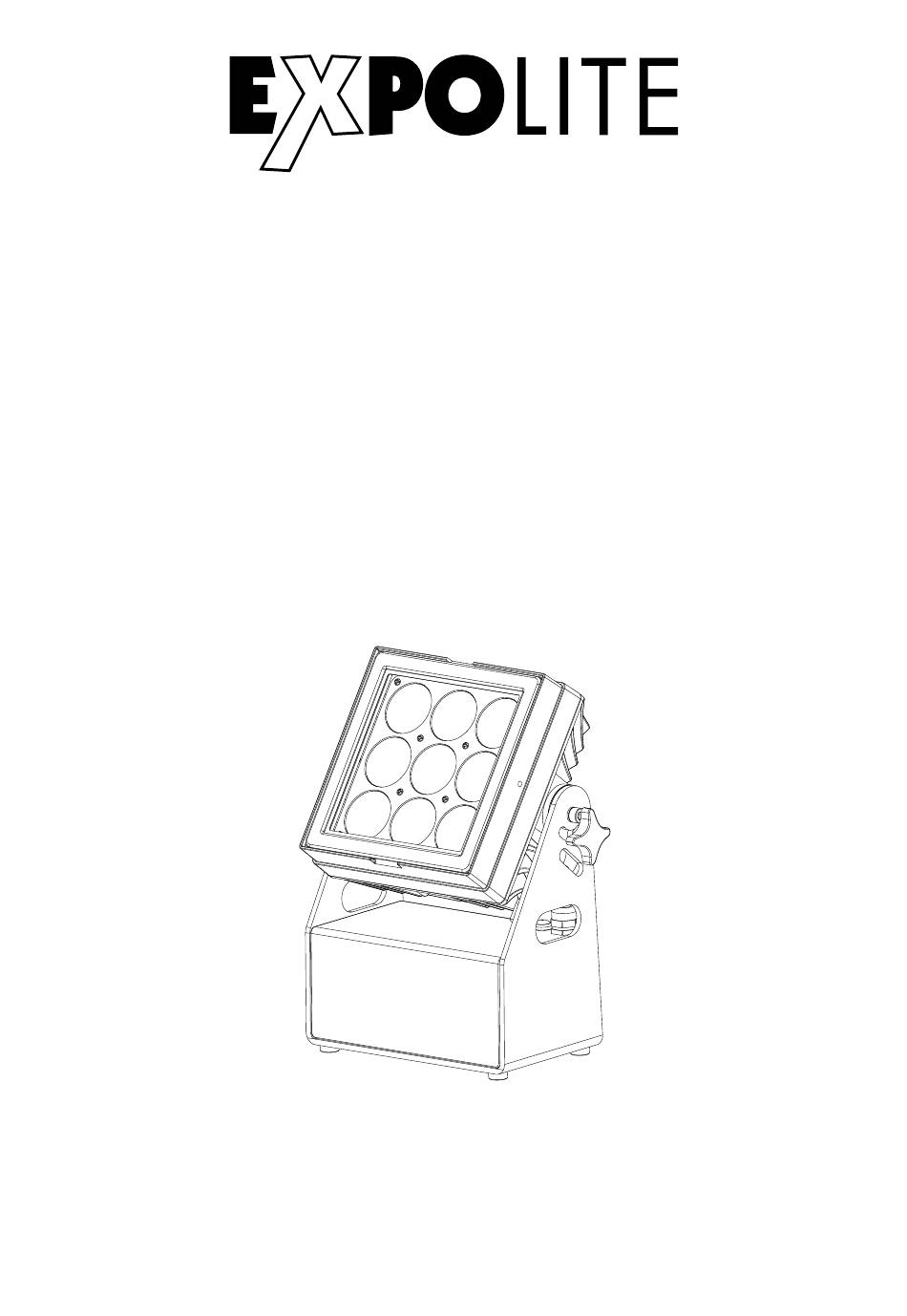

  • Seite 1 AkkuLED Tough 9 Bedienungsanleitung User Manual Art.Nr.: led22675 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-40-52...
  • Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Seite 3: Inhaltsverzeichnis

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-13 Delivery E-18 Product Information E-19 Dimensions E-20 Installation E-21 Operation E-22 Using DMX512 Controller E-27...

  • Seite 4: Lieferumfang

    - Expolite AkkuLED Tough 9 - Anschlusskabel für Spannungsversorgung - Omega Bügel - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...

  • Seite 5: Technische Daten D

    Stand-Alone / Wireless DMX / Infrarotempfänger DMX-Kanäle 7 - 15 (7/7/11/15) Akkulaufzeit Ca. vier Stunden bei voller Leistung Ladezeit Ca. sieben Stunden * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren 0.21 0.63 1.05 1.47 2.10 15°...

  • Seite 6: Abmessungen

    Abmessungen D-06...
  • Seite 7 Installation Montage Hängend Das Gerät kann an den mitgelieferten Quicklock Montagebügel hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallenversehen werden. Hierzu ist am Gerät eine Öse für Safeties angebracht. Stehend Das Gerät kann direkt auf dem Basement stehend betrieben werden.

  • Seite 8: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste MENU ENTER DOWN Menüstruktur MENU PERSON STATIC HSIC 0 - 255 0 - 255 0 - 255 0 - 255 GREEN...
  • Seite 9 DMX-Adresse einstellen MENU PERSON ADDRESS HSIC 001-512 Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSONALITY HSIC HSIC TOUR PIXEL Im Menü PERSONALITY wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi SSP (7 Kanäle), HSIC (7 Kanäle), TOUR (11 Kanäle) und PIXEL (15 Kanäle) zur Verfügung.
  • Seite 10 Editieren benutzerdefinierter Programme MENU HSIC EDIT PROGRAM.01 SCENE.01 R.0-255 PROGRAM.02 SCENE.02 GREEN G.0-255 BLUE B.0-255 LIME L.0-255 PROGRAM.10 SCENE.30 STROBE S.0-255 TIME T.0-255 FADE F.0-255 Im Menü EDIT werden die Benutzerprogramme PROGRAM.01 bis PROGRAM.10 editiert. Jedes Programm kann aus bis zu 30 Schritten bestehen. Jeder Schritt besteht aus den Parametern Farbe Rot (RED), Grün (GREEN), Blau (BLUE), Hellgrün (LIME), Stroboskop (STROBE) „0-20Hz“, Dauer des Steps (TIME) und Überblendzeit (FADE).
  • Seite 11 Verschiedene Einstellungen MENU SETTING RESET PERSON **** **** COLOR DIMMER DIM4 DIM3 DIM2 DIM1 DMX ERROR SAVE BLACK 600Hz 1200Hz 2000Hz 2400Hz 6000Hz 25000Hz FULL POWER CCT 2700K 3200K 4200K 5600K 8000K 10000K Das Standard Passwort lautet: UP - DOWN - UP - DOWN - ENTER RESET: setzt die editierbaren Einstellungen zurück auf die Werkseinstellungen.
  • Seite 12 Aktivieren des Passwortschutzes MENU HSIC Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de- aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils 30 Sekunden nach der letzten Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.

  • Seite 13: Steuerung Mit Dmx512 D

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 4 DMX-Personalities (7-/7-/11-/15-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Seite 14 HSIC 0-255 Intensity 0-255 0-255 Hue Fine 0-255 Saturation 0-10 No Function 11-50 2700K 51-90 3200K 91-130 4200K 131-170 5600K 171-210 6500K 211-255 8000K Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe Dimmer Speed...
  • Seite 15 Tour Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Lime Colour Macro & White No Function 10-29 Red 100% / Green Up / Blue 0% 30-49 Red Down / Green 100% / Blue 0% 50-69 Red 0% / Green 100% / Blue Up 70-89 Red 0% / Green Down / Blue 100% 90-109...
  • Seite 16 Auto 0-40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120 Auto 8 121-130 Auto 9 131-140 Auto 10 141-150 Program 1 151-160 Program 2 161-170 Program 3 171-180...
  • Seite 17 PIXEL 0-255 Master Dimmer Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe 0-255 Red1 0-255 Green1 0-255 Blue1 0-255 Lime1 0-255 Red2 0-255 Green2 0-255 Blue2 0-255 Lime2 0-255 Red3 0-255...

  • Seite 18: Delivery E

    - Expolite AkkuLED Tough 4 - Power connection cable - Omega Bracket - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-18...

  • Seite 19: Product Information E

    Stand-Alone / Wireless DMX / IR Remote Control DMX-Channels 7 - 15 (7/7/11/15) Batterie Lifespan Approx. 6 - 14 Hours Charging Time Approx. 7 Hours * take note to General Informations for Expolite Units - Notes for Condensation inside Housing 0.21 0.63 1.05 1.47 2.10 15°...
  • Seite 20 Dimensions E-20...

  • Seite 21: Installation E

    Installation Mounting Hanging The fixture can be mounted in a hanging position using the quicklock bracket. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device.

  • Seite 22: Operation E

    Operation Display Operation MENU: Return to previous menu Enter currently selected menu ENTER: Scroll Up, Increase value DOWN: Scroll down: Decrease value MENU ENTER DOWN Menu Map MENU PERSON STATIC HSIC 0 - 255 0 - 255 0 - 255 0 - 255 GREEN HSIC...
  • Seite 23 Setting DMX-Address MENU PERSON ADDRESS HSIC 001-512 The DMX start address of the fixture is set in the menu ADDRESS. This is retained even when changing the personality. Setting DMX-Personality MENU PERSONALITY HSIC HSIC TOUR PIXEL The personality is set in the menu PERSONALITY. There are four different modes which can be choosen: SSP (7 channels), HSIC (7 channels), TOUR (11 channels) and PIXEL (15 channels).
  • Seite 24 Edit User Programs MENU HSIC EDIT PROGRAM.01 SCENE.01 R.0-255 PROGRAM.02 SCENE.02 GREEN G.0-255 BLUE B.0-255 LIME L.0-255 PROGRAM.10 SCENE.30 STROBE S.0-255 TIME T.0-255 FADE F.0-255 In the menu EDIT the user programs PROGRAM.01 to PROGRAM.10 can be edited. Every program can have up to 30 steps (scenes).
  • Seite 25 Miscellaneous Settings MENU PERSON SETTING RESET **** **** COLOR DIMMER DIM4 DIM3 DIM2 DIM1 DMX ERROR SAVE BLACK 600Hz 1200Hz 2000Hz 2400Hz 6000Hz 25000Hz FULL POWER CCT 3200K 4200K 5600K 10000K NORMAL The default password is: UP - DOWN - UP - DOWN - ENTER RESET: sets all editable settings back to factory default.
  • Seite 26 Activate Password Protection MENU HSIC In the menu KEY the password protection of the fixture is activated or deactivated. If set ON the fixture is password protected when started. 30 seconds after the last setting the menu is locked again. To be able to make changes in the menu the password UP - DOWN - UP - DOWN - ENTER needs to be typed in.

  • Seite 27: Using Dmx512 Controller E

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are four DMX personalities with 7, 7, 11 and 15 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Seite 28 HSIC 0-255 Intensity 0-255 0-255 Hue Fine 0-255 Saturation 0-10 No Function 11-50 2700K 51-90 3200K 91-130 4200K 131-170 5600K 171-210 6500K 211-255 8000K Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe Dimmer Speed...
  • Seite 29 Tour Mode 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Lime Colour Macro & White No Function 10-29 Red 100% / Green Up / Blue 0% 30-49 Red Down / Green 100% / Blue 0% 50-69 Red 0% / Green 100% / Blue Up 70-89 Red 0% / Green Down / Blue 100% 90-109...
  • Seite 30 Auto 0-40 No Function 41-50 Auto 1 51-60 Auto 2 61-70 Auto 3 71-80 Auto 4 81-90 Auto 5 91-100 Auto 6 101-110 Auto 7 111-120 Auto 8 121-130 Auto 9 131-140 Auto 10 141-150 Program 1 151-160 Program 2 161-170 Program 3 171-180...
  • Seite 31 PIXEL 0-255 Master Dimmer Strobe No Function 10-99 Strobe (Slow to fast) 100-109 No Function 110-179 Lightning Strobe 180-189 No Function 190-255 Random Strobe 0-255 Red1 0-255 Green1 0-255 Blue1 0-255 Lime1 0-255 Red2 0-255 Green2 0-255 Blue2 0-255 Lime2 0-255 Red3 0-255...
  • Seite 32 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
