Parabol-
tallerken
LNB
DISEqC
Trin 5:
Finjustering

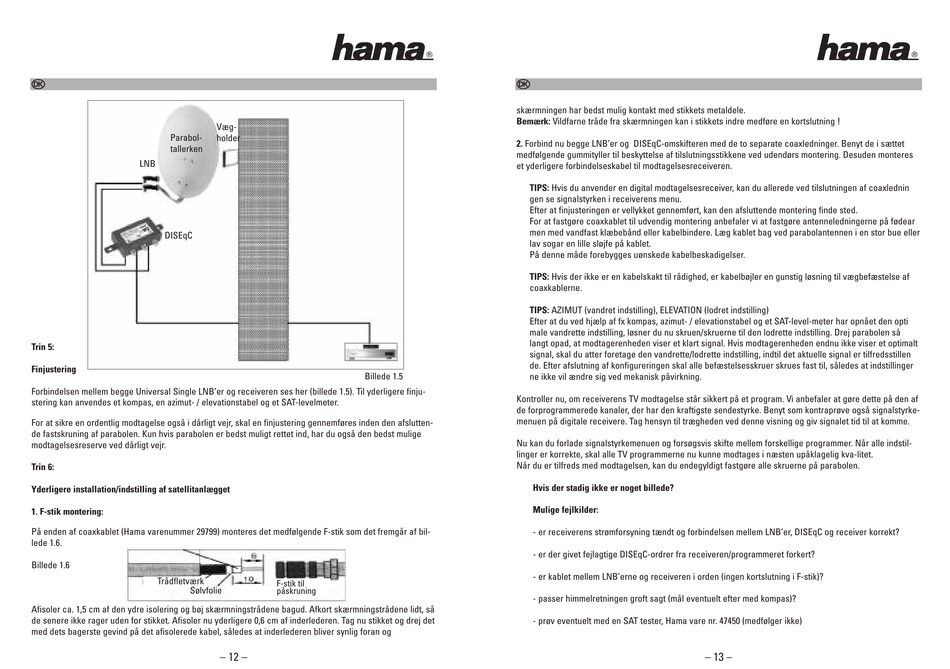

Forbindelsen mellem begge Universal Single LNB'er og receiveren ses her (billede 1.5). Til yderligere finju-
stering kan anvendes et kompas, en azimut- / elevationstabel og et SAT-levelmeter.
For at sikre en ordentlig modtagelse også i dårligt vejr, skal en finjustering gennemføres inden den afslutten-
de fastskruning af parabolen. Kun hvis parabolen er bedst muligt rettet ind, har du også den bedst mulige
modtagelsesreserve ved dårligt vejr.
Trin 6:
Yderligere installation/indstilling af satellitanlægget
1. F-stik montering:
På enden af coaxkablet (Hama varenummer 29799) monteres det medfølgende F-stik som det fremgår af bil-
lede 1.6.
Billede 1.6
Trådfletværk
Sølvfolie
Afisoler ca. 1,5 cm af den ydre isolering og bøj skærmningstrådene bagud. Afkort skærmningstrådene lidt, så
de senere ikke rager uden for stikket. Afisoler nu yderligere 0,6 cm af inderlederen. Tag nu stikket og drej det
med dets bagerste gevind på det afisolerede kabel, således at inderlederen bliver synlig foran og
Væg-
holder
Billede 1.5
F-stik til
påskruning
– 12 –
÷
skærmningen har bedst mulig kontakt med stikkets metaldele.
Bemærk: Vildfarne tråde fra skærmningen kan i stikkets indre medføre en kortslutning !
2. Forbind nu begge LNB'er og DISEqC-omskifteren med de to separate coaxledninger. Benyt de i sættet
medfølgende gummityller til beskyttelse af tilslutningsstikkene ved udendørs montering. Desuden monteres
et yderligere forbindelseskabel til modtagelsesreceiveren.
TIPS: Hvis du anvender en digital modtagelsesreceiver, kan du allerede ved tilslutningen af coaxlednin
gen se signalstyrken i receiverens menu.
Efter at finjusteringen er vellykket gennemført, kan den afsluttende montering finde sted.
For at fastgøre coaxkablet til udvendig montering anbefaler vi at fastgøre antenneledningerne på fødear
men med vandfast klæbebånd eller kabelbindere. Læg kablet bag ved parabolantennen i en stor bue eller
lav sogar en lille sløjfe på kablet.
På denne måde forebygges uønskede kabelbeskadigelser.
TIPS: Hvis der ikke er en kabelskakt til rådighed, er kabelbøjler en gunstig løsning til vægbefæstelse af
coaxkablerne.
TIPS: AZIMUT (vandret indstilling), ELEVATION (lodret indstilling)
Efter at du ved hjælp af fx kompas, azimut- / elevationstabel og et SAT-level-meter har opnået den opti
male vandrette indstilling, løsner du nu skruen/skruerne til den lodrette indstilling. Drej parabolen så
langt opad, at modtagerenheden viser et klart signal. Hvis modtagerenheden endnu ikke viser et optimalt
signal, skal du atter foretage den vandrette/lodrette indstilling, indtil det aktuelle signal er tilfredsstillen
de. Efter afslutning af konfigureringen skal alle befæstelsesskruer skrues fast til, således at indstillinger
ne ikke vil ændre sig ved mekanisk påvirkning.
Kontroller nu, om receiverens TV modtagelse står sikkert på et program. Vi anbefaler at gøre dette på den af
de forprogrammerede kanaler, der har den kraftigste sendestyrke. Benyt som kontraprøve også signalstyrke-
menuen på digitale receivere. Tag hensyn til trægheden ved denne visning og giv signalet tid til at komme.
Nu kan du forlade signalstyrkemenuen og forsøgsvis skifte mellem forskellige programmer. Når alle indstil-
linger er korrekte, skal alle TV programmerne nu kunne modtages i næsten upåklagelig kva-litet.
Når du er tilfreds med modtagelsen, kan du endegyldigt fastgøre alle skruerne på parabolen.
Hvis der stadig ikke er noget billede?
Mulige fejlkilder:
- er receiverens strømforsyning tændt og forbindelsen mellem LNB'er, DISEqC og receiver korrekt?
- er der givet fejlagtige DISEqC-ordrer fra receiveren/programmeret forkert?
- er kablet mellem LNB'erne og receiveren i orden (ingen kortslutning i F-stik)?
- passer himmelretningen groft sagt (mål eventuelt efter med kompas)?
- prøv eventuelt med en SAT tester, Hama vare nr. 47450 (medfølger ikke)
– 13 –
