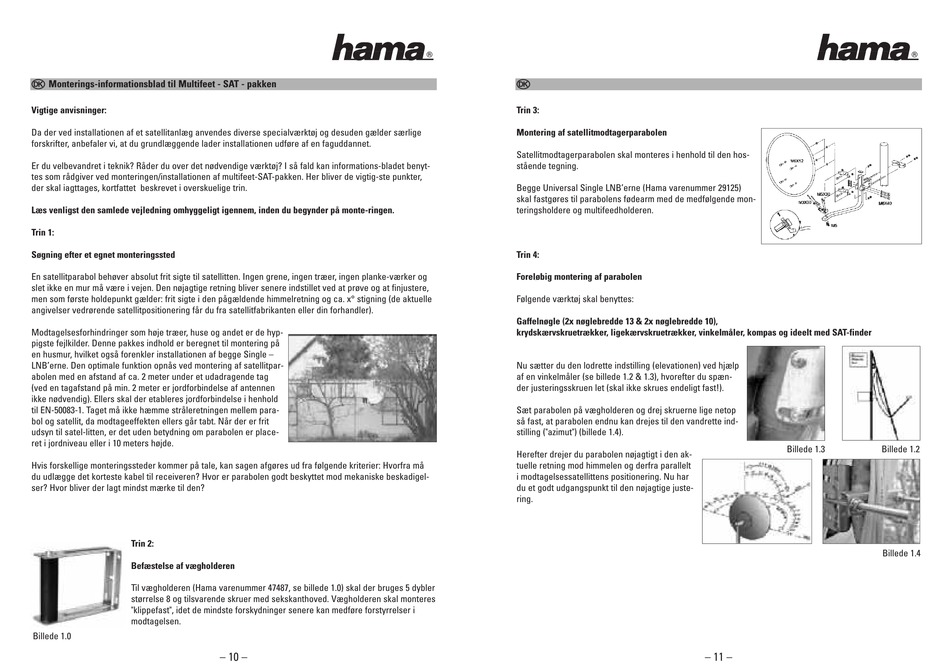

÷ Monterings-informationsblad til Multifeet - SAT - pakken
Vigtige anvisninger:
Da der ved installationen af et satellitanlæg anvendes diverse specialværktøj og desuden gælder særlige
forskrifter, anbefaler vi, at du grundlæggende lader installationen udføre af en faguddannet.
Er du velbevandret i teknik? Råder du over det nødvendige værktøj? I så fald kan informations-bladet benyt-
tes som rådgiver ved monteringen/installationen af multifeet-SAT-pakken. Her bliver de vigtig-ste punkter,
der skal iagttages, kortfattet beskrevet i overskuelige trin.
Læs venligst den samlede vejledning omhyggeligt igennem, inden du begynder på monte-ringen.
Trin 1:
Søgning efter et egnet monteringssted
En satellitparabol behøver absolut frit sigte til satellitten. Ingen grene, ingen træer, ingen planke-værker og
slet ikke en mur må være i vejen. Den nøjagtige retning bliver senere indstillet ved at prøve og at finjustere,
men som første holdepunkt gælder: frit sigte i den pågældende himmelretning og ca. x° stigning (de aktuelle
angivelser vedrørende satellitpositionering får du fra satellitfabrikanten eller din forhandler).
Modtagelsesforhindringer som høje træer, huse og andet er de hyp-
pigste fejlkilder. Denne pakkes indhold er beregnet til montering på
en husmur, hvilket også forenkler installationen af begge Single –
LNB'erne. Den optimale funktion opnås ved montering af satellitpar-
abolen med en afstand af ca. 2 meter under et udadragende tag
(ved en tagafstand på min. 2 meter er jordforbindelse af antennen
ikke nødvendig). Ellers skal der etableres jordforbindelse i henhold
til EN-50083-1. Taget må ikke hæmme stråleretningen mellem para-
bol og satellit, da modtageeffekten ellers går tabt. Når der er frit
udsyn til satel-litten, er det uden betydning om parabolen er place-
ret i jordniveau eller i 10 meters højde.
Hvis forskellige monteringssteder kommer på tale, kan sagen afgøres ud fra følgende kriterier: Hvorfra må
du udlægge det korteste kabel til receiveren? Hvor er parabolen godt beskyttet mod mekaniske beskadigel-
ser? Hvor bliver der lagt mindst mærke til den?
Trin 2:
Befæstelse af vægholderen
Til vægholderen (Hama varenummer 47487, se billede 1.0) skal der bruges 5 dybler
størrelse 8 og tilsvarende skruer med sekskanthoved. Vægholderen skal monteres
"klippefast", idet de mindste forskydninger senere kan medføre forstyrrelser i
modtagelsen.
Billede 1.0
– 10 –
÷
Trin 3:
Montering af satellitmodtagerparabolen
Satellitmodtagerparabolen skal monteres i henhold til den hos-
stående tegning.
Begge Universal Single LNB'erne (Hama varenummer 29125)
skal fastgøres til parabolens fødearm med de medfølgende mon-
teringsholdere og multifeedholderen.
Trin 4:
Foreløbig montering af parabolen
Følgende værktøj skal benyttes:
Gaffelnøgle (2x nøglebredde 13 & 2x nøglebredde 10),
krydskærvskruetrækker, ligekærvskruetrækker, vinkelmåler, kompas og ideelt med SAT-finder
Nu sætter du den lodrette indstilling (elevationen) ved hjælp
af en vinkelmåler (se billede 1.2 & 1.3), hvorefter du spæn-
der justeringsskruen let (skal ikke skrues endeligt fast!).
Sæt parabolen på vægholderen og drej skruerne lige netop
så fast, at parabolen endnu kan drejes til den vandrette ind-
stilling ("azimut") (billede 1.4).
Herefter drejer du parabolen nøjagtigt i den ak-
tuelle retning mod himmelen og derfra parallelt
i modtagelsessatellittens positionering. Nu har
du et godt udgangspunkt til den nøjagtige juste-
ring.
Billede 1.3
Billede 1.2
Billede 1.4
– 11 –
