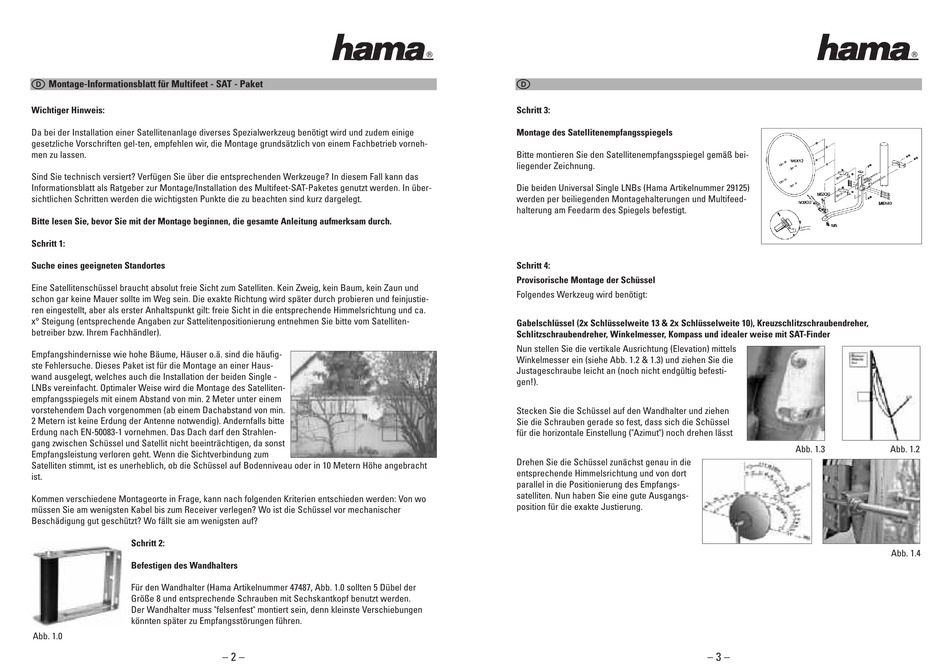

l Montage-Informationsblatt für Multifeet - SAT - Paket
Wichtiger Hinweis:
Da bei der Installation einer Satellitenanlage diverses Spezialwerkzeug benötigt wird und zudem einige
gesetzliche Vorschriften gel-ten, empfehlen wir, die Montage grundsätzlich von einem Fachbetrieb vorneh-
men zu lassen.
Sind Sie technisch versiert? Verfügen Sie über die entsprechenden Werkzeuge? In diesem Fall kann das
Informationsblatt als Ratgeber zur Montage/Installation des Multifeet-SAT-Paketes genutzt werden. In über-
sichtlichen Schritten werden die wichtigsten Punkte die zu beachten sind kurz dargelegt.
Bitte lesen Sie, bevor Sie mit der Montage beginnen, die gesamte Anleitung aufmerksam durch.
Schritt 1:
Suche eines geeigneten Standortes
Eine Satellitenschüssel braucht absolut freie Sicht zum Satelliten. Kein Zweig, kein Baum, kein Zaun und
schon gar keine Mauer sollte im Weg sein. Die exakte Richtung wird später durch probieren und feinjustie-
ren eingestellt, aber als erster Anhaltspunkt gilt: freie Sicht in die entsprechende Himmelsrichtung und ca.
x° Steigung (entsprechende Angaben zur Sattelitenpositionierung entnehmen Sie bitte vom Satelliten-
betreiber bzw. Ihrem Fachhändler).
Empfangshindernisse wie hohe Bäume, Häuser o.ä. sind die häufig-
ste Fehlersuche. Dieses Paket ist für die Montage an einer Haus-
wand ausgelegt, welches auch die Installation der beiden Single -
LNBs vereinfacht. Optimaler Weise wird die Montage des Satelliten-
empfangsspiegels mit einem Abstand von min. 2 Meter unter einem
vorstehendem Dach vorgenommen (ab einem Dachabstand von min.
2 Metern ist keine Erdung der Antenne notwendig). Andernfalls bitte
Erdung nach EN-50083-1 vornehmen. Das Dach darf den Strahlen-
gang zwischen Schüssel und Satellit nicht beeinträchtigen, da sonst
Empfangsleistung verloren geht. Wenn die Sichtverbindung zum
Satelliten stimmt, ist es unerheblich, ob die Schüssel auf Bodenniveau oder in 10 Metern Höhe angebracht
ist.
Kommen verschiedene Montageorte in Frage, kann nach folgenden Kriterien entschieden werden: Von wo
müssen Sie am wenigsten Kabel bis zum Receiver verlegen? Wo ist die Schüssel vor mechanischer
Beschädigung gut geschützt? Wo fällt sie am wenigsten auf?
Schritt 2:
Befestigen des Wandhalters
Für den Wandhalter (Hama Artikelnummer 47487, Abb. 1.0 sollten 5 Dübel der
Größe 8 und entsprechende Schrauben mit Sechskantkopf benutzt werden.
Der Wandhalter muss "felsenfest" montiert sein, denn kleinste Verschiebungen
könnten später zu Empfangsstörungen führen.
Abb. 1.0
– 2 –
l
Schritt 3:
Montage des Satellitenempfangsspiegels
Bitte montieren Sie den Satellitenempfangsspiegel gemäß bei-
liegender Zeichnung.
Die beiden Universal Single LNBs (Hama Artikelnummer 29125)
werden per beiliegenden Montagehalterungen und Multifeed-
halterung am Feedarm des Spiegels befestigt.
Schritt 4:
Provisorische Montage der Schüssel
Folgendes Werkzeug wird benötigt:
Gabelschlüssel (2x Schlüsselweite 13 & 2x Schlüsselweite 10), Kreuzschlitzschraubendreher,
Schlitzschraubendreher, Winkelmesser, Kompass und idealer weise mit SAT-Finder
Nun stellen Sie die vertikale Ausrichtung (Elevation) mittels
Winkelmesser ein (siehe Abb. 1.2 & 1.3) und ziehen Sie die
Justageschraube leicht an (noch nicht endgültig befesti-
gen!).
Stecken Sie die Schüssel auf den Wandhalter und ziehen
Sie die Schrauben gerade so fest, dass sich die Schüssel
für die horizontale Einstellung ("Azimut") noch drehen lässt
Drehen Sie die Schüssel zunächst genau in die
entsprechende Himmelsrichtung und von dort
parallel in die Positionierung des Empfangs-
satelliten. Nun haben Sie eine gute Ausgangs-
position für die exakte Justierung.
Abb. 1.3
– 3 –
Abb. 1.2
Abb. 1.4
