Mankenberg RP 824 Beschreibung Seite 2

Druckregelventile
Regelventile Pilotgesteuert RP 824
Pilotgesteuertes Überströmventil
Werkstoffe
Temperatur 80 °C
Gehäuse Stahl optional CrNiMo-Stahl geschweißt
Innenteile CrNiMo-Stahl
Ventildichtung CrNiMo-Stahl
O-Ring NBR
Pilotventil CrNiMo-Stahl
Steuerleitungen
Drosselblock
Abmessungen [mm]
Maß Nennweite DN
100 125 150 200 250 300 350 400 450 500 600 700 800
A* 300 325 350 400 450 500 550 600 650 700 800 900 1000
B max. 200 200 220 240 270 300 320 350 380 400 450 500 550
E max. 270 270 270 270 270 270 270 270 270 270 270 270 270
* Baulängentoleranzen gemäß DIN EN 558
Gewichte [kg]
PN Nennweite DN
100 125 150 200 250 300 350 400 450 500 600 700 800
16 60 60 65 75 120 150 190 240 300 360 420 480 540
25 75 75 80 90 135 165 220 280 360 400 460 580 720
Zolltarifnummer
84811019
Sonderausführungen auf Anfrage.
Alle Druckangaben als Überdruck angegeben.
Technische Änderungen vorbehalten.

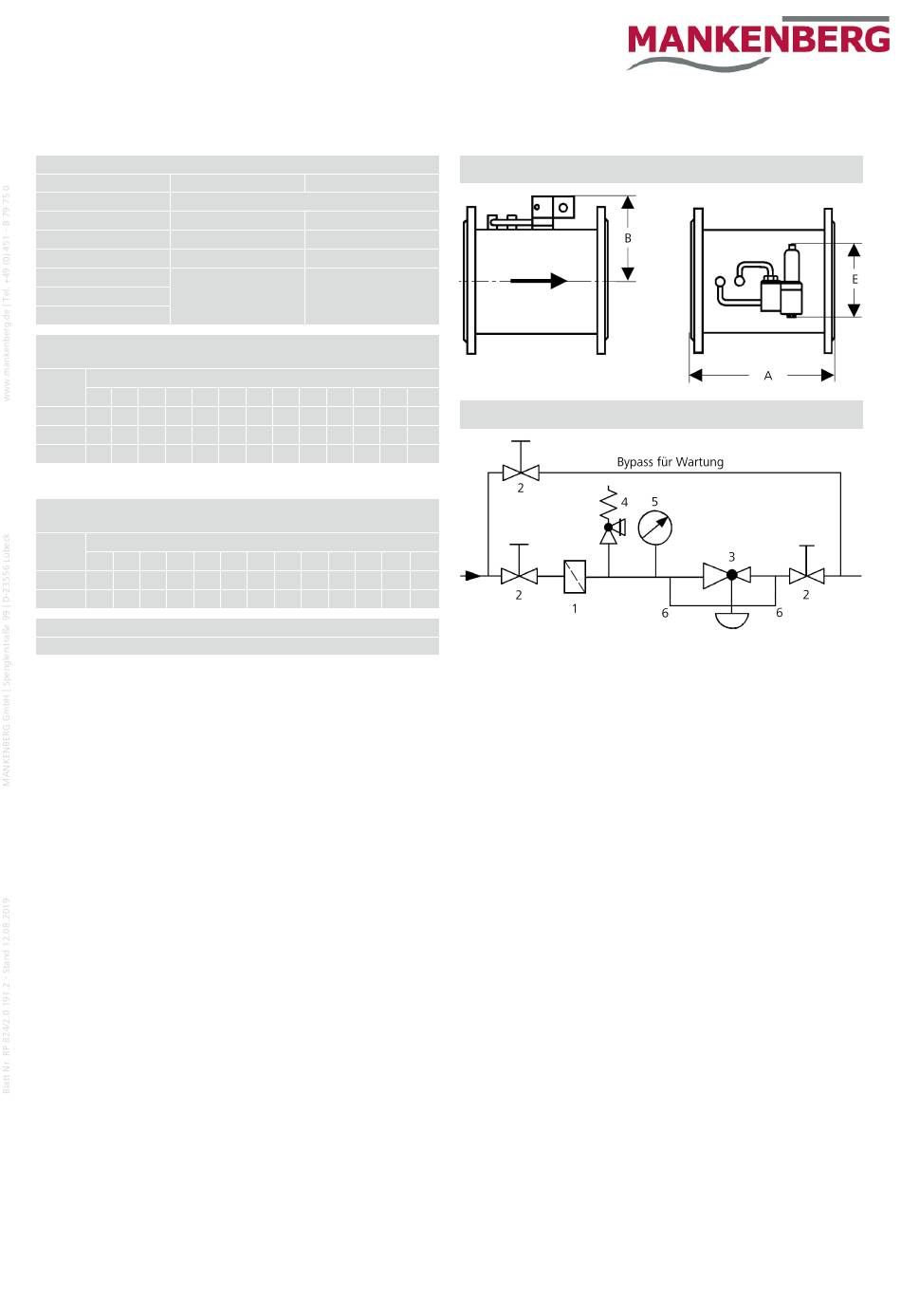

Maßbild
130 °C
CrNiMo-Stahl
CrNiMo-Stahl
EPDM
CrNiMo-Stahl
Einbauschema
1 Schmutzfänger*
2 Absperrventile
3 Überströmventil*
4 Sicherheitsventil*
Steuerleitungsanschluss 10 mal DN vor und hinter dem Ventil
*Verwenden Sie MANKENBERG-Produkte
5 Manometer
6 Steuerleitung
