Mankenberg RP 824 Beschreibung

Druckregelventile
Regelventile Pilotgesteuert RP 824
Pilotgesteuertes Überströmventil
Technische Daten
Anschluss DN
Nenndruck PN
Vordruck
Differenzdruck
K -Wert
vs
Temperatur
Medium
Beschreibung
Selbsttätig regelnde Überströmventile sind einfache Basisregler, die
genaue Regelung bei leichter Installation und Wartung bieten. Sie regeln
den Druck vor dem Ventil ohne pneumatische oder elektrische
Steuerteile.

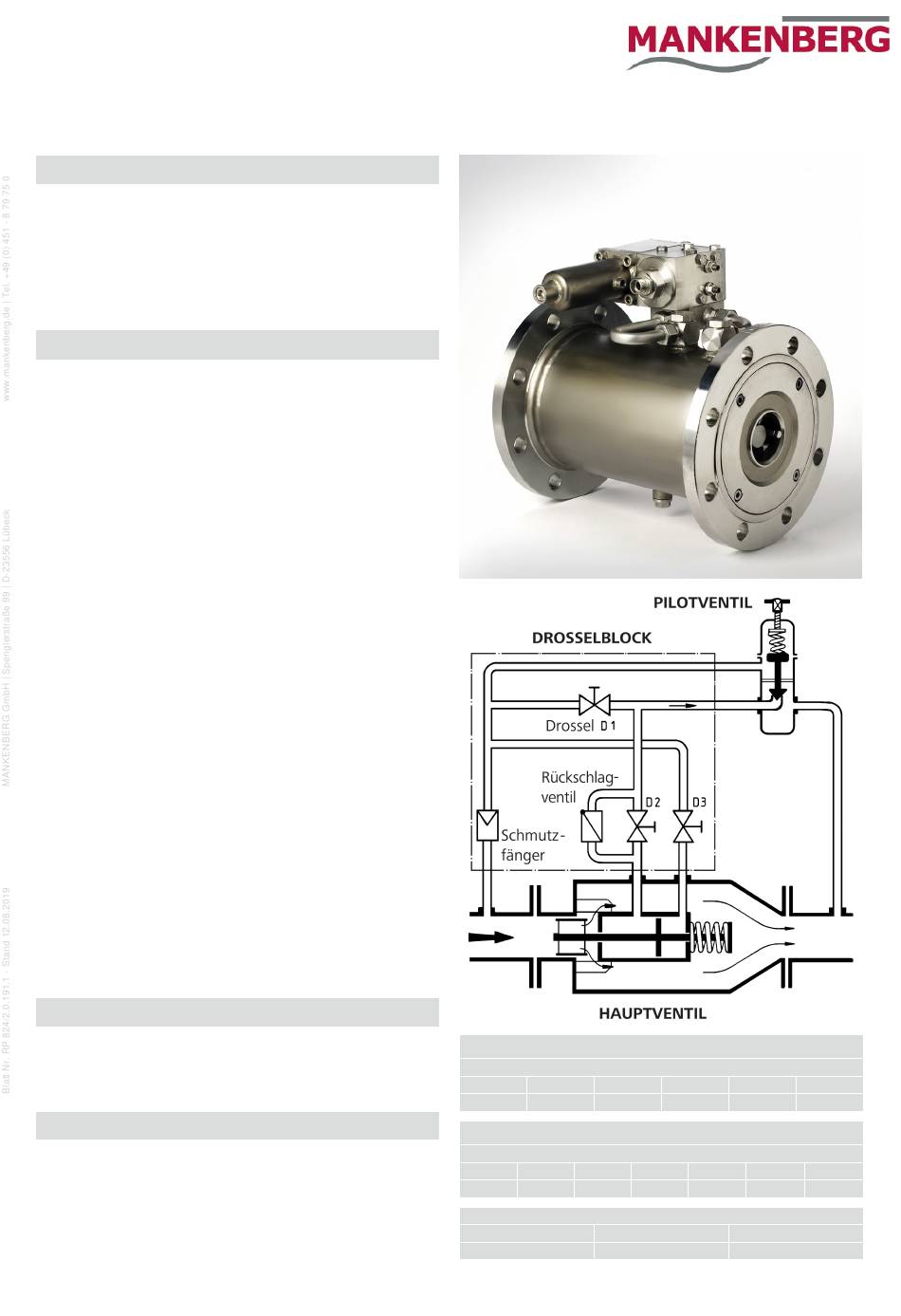

Die Überströmventile RP 824 sind pilotgesteuerte Regelventile in
Rohrbauform, bestehend aus dem Hauptventil mit über Rohrleitungen
fest montiertem Pilotventil und Drosselblock mit Schmutzfänger. Der
Ventilkegel ist metallischdichtend ausgeführt.
Bei druckloser Rohrleitung ist das Hauptventil durch eine vorgespannte
Feder geschlossen.
Zum Öffnen ist eine Druckdifferenz (p1 - p2) von mindestens 2 bar
erforderlich. Wenn der Vordruck über dem eingestellten Sollwert liegt,
wird das Pilotventil durch sein Steuerorgan offen gehalten. Die Drossel
D1 bewirkt einen Druckabfall, so dass der Steuerdruck des Hauptventils
nahezu dem Hinterdruck entspricht. Der Vordruck überwindet den
Steuerdruck und die Schließfeder und öffnet das Hauptventil.
Wenn der Vordruck den eingestellten Sollwert erreicht hat, drosselt das
Pilotventil. Der Steuerdruck steigt dadurch und drückt den Kolben des
Hauptventils in eine regelnde Position, bei der sich öffnende und
schließende Kräfte ausgleichen.
Wenn der Vordruck den Sollwert unterschreitet, schließt das Pilotventil.
Der Steuerdruck entspricht dem Vordruck, die Kräfte am Kolben sind
ausgeglichen und das Hauptventil wird durch seine Feder geschlossen
gehalten.
Die Drosseln dienen zum Optimieren des Regelverhaltens. Der mit
einem Rückschlagventil ausgestattete Bypass um D2 bewirkt ein
schnelles Schließen.
Das Druckregelventil ist intern verrohrt. Die Impulsleitungen müssen
bauseits verlegt werden.
Diese Ventile sind keine Absperrorgane, die einen dichten
Ventilabschluss gewährleisten. Sie können in der Schließstellung nach
DIN EN 60534-4 und/oder ANSI FCI 70-2 eine Leckrate entsprechend der
Leckageklasse III aufweisen.
Standard
» Pilotventil aus CrNiMo-Stahl
» Drosselblock mit integriertem Schmutzfänger und Drosselventilen
kompl. aus CrNiMo-Stahl
» Interne Verrohrung aus CrNiMo-Stahl
Optionen
» Nendruckstufen bis PN 100
» Sonderanschlüsse: ANSI- oder JIS-Flansche, andere Anschlüsse auf
Anfrage
» Sonderausführungen auf Anfrage
Bedienungsanleitung, Know How und Sicherheitshinweise müssen
beachtet werden. Alle Druckangaben als Überdruck angegeben.
Technische Änderungen vorbehalten.
100 - 800
10 - 25
2 - 20 bar
mindestens 2 bar
3
60 - 2100 m /h
130 °C
Flüssigkeiten
3
K -Werte [m /h]
vs
Nennweite DN
100 125 150
60 100 120
3
K -Werte [m /h]
vs
Nennweite DN
350 400 450
600 800 1100
Einstellbereiche [bar], Nenndruck
2 - 5
PN 10
200 250
180 250
500 600 700
1200 1800 2000
4 - 12 10 - 20
PN 16 PN 25
300
400
800
2100
