HANDBUCH Inverter
halbautomatische WELDING
Modell:
MIG / MMA 160 Mini
Zeichnungen Geräte im Handbuch können sich von den Originalfarben abweichen.
Originalbetriebsanleitung.
von
Hinweis: Bitte verwenden Sie einen Schweißer nach einer sehr sorgfältigen das Handbuch zu lesen.
1. Um die Sicherheit zu gewährleisten, sollte durch qualifiziertes Personal verantwortlich für die Installation, Wartung,
regelmäßige Inspektion und Reparatur Ausrüstung bestimmt werden.
2. Um die Sicherheit zu gewährleisten, bevor mit der Maschine sorgfältig und mit vollem Verständnis Arbeit beziehen
sich auf die folgenden Anweisungen.
3. Nachdem Sie die folgenden Anweisungen lesen und halten es an einem Ort zugänglich anderen Benutzern
des Geräts.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Magnum MIG / MMA 160 Mini
Inhaltszusammenfassung für Magnum MIG / MMA 160 Mini
- Seite 1 HANDBUCH Inverter halbautomatische WELDING Modell: MIG / MMA 160 Mini Zeichnungen Geräte im Handbuch können sich von den Originalfarben abweichen. Originalbetriebsanleitung. Hinweis: Bitte verwenden Sie einen Schweißer nach einer sehr sorgfältigen das Handbuch zu lesen. 1. Um die Sicherheit zu gewährleisten, sollte durch qualifiziertes Personal verantwortlich für die Installation, Wartung, regelmäßige Inspektion und Reparatur Ausrüstung bestimmt werden.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. VERWENDUNGSZWECK ..........3 1. VERWENDUNGSZWECK ..........3 1. VERWENDUNGSZWECK ..........3 1. VERWENDUNGSZWECK ..........3 2. TECHNISCHE DATEN ................3 2. TECHNISCHE DATEN ................3 2. TECHNISCHE DATEN ................3 2. TECHNISCHE DATEN ................3 Vorsichtsmaßnahmen für die Anwendung ......... -
Seite 3: Verwendungszweck
1. VERWENDUNGSZWECK 1. VERWENDUNGSZWECK Das Gerät Marke MAGNUM MIG / MMA_160_mini Das Gerät Marke MAGNUM MIG / MMA_160_mini Es ist ein halbautomatischer Schweiß ausgelegt für die manuelle Schweißen von Niederkohlenstoffstahl, niedrig legiertem (MAG), Stahl (MIG), und Aluminium und seine Legierungen. Das Gerät kann auch MMA geschweißt wird unter Verwendung von Hotmelt-beschichteten Elektroden. -
Seite 4: Vorsichtsmaßnahmen Für Die Anwendung
3. Vorsichtsmaßnahmen für die Anwendung 3. Vorsichtsmaßnahmen für die Anwendung Bitte lesen Sie alle Sicherheitsbestimmungen und Anweisungen. Wenn die Sicherheitsbestimmungen Bitte lesen Sie alle Sicherheitsbestimmungen und Anweisungen. Wenn die Sicherheitsbestimmungen und Vorschriften kann zu einem elektrischen Schlag, Brand und / oder schwere Verletzungen zur Folge haben. - Seite 5 d) vorbereiten ausreichenden Schutz Gesicht und Augen, e) prüfen den Zustand der Schweißverbindungen und dem Bedienungsgriff, Überprüfen, ob die Ausführung des Schweiß nicht die Umwelt (Strahlungskurve, die Möglichkeit der Zündelemente entzündlich) nicht gefährdet g) Überprüfen, ob im Fall des an der Wand Schweißen, die andere Seite nicht Entzündung auftreten kann, 3.3.
-
Seite 6: Stromversorgung
d) Organisieren Schweißanlagen. 3.6. Schlussbemerkungen. a) Bei Schweißarbeiten im Innern des Behälters durchgeführt wird, Kessel oder andere geschlossene Räume (bis 15m3), ein Schweißer soll durch eine andere Person versichert werden, die auf der Außenseite bleiben. STROMSCHLAG KANN TÖTEN: Schweißvorrichtung erzeugt eine Hochspannung. nicht berührt die Fackel oder STROMSCHLAG KANN TÖTEN: Schweißvorrichtung erzeugt eine Hochspannung. -
Seite 7: Symbole

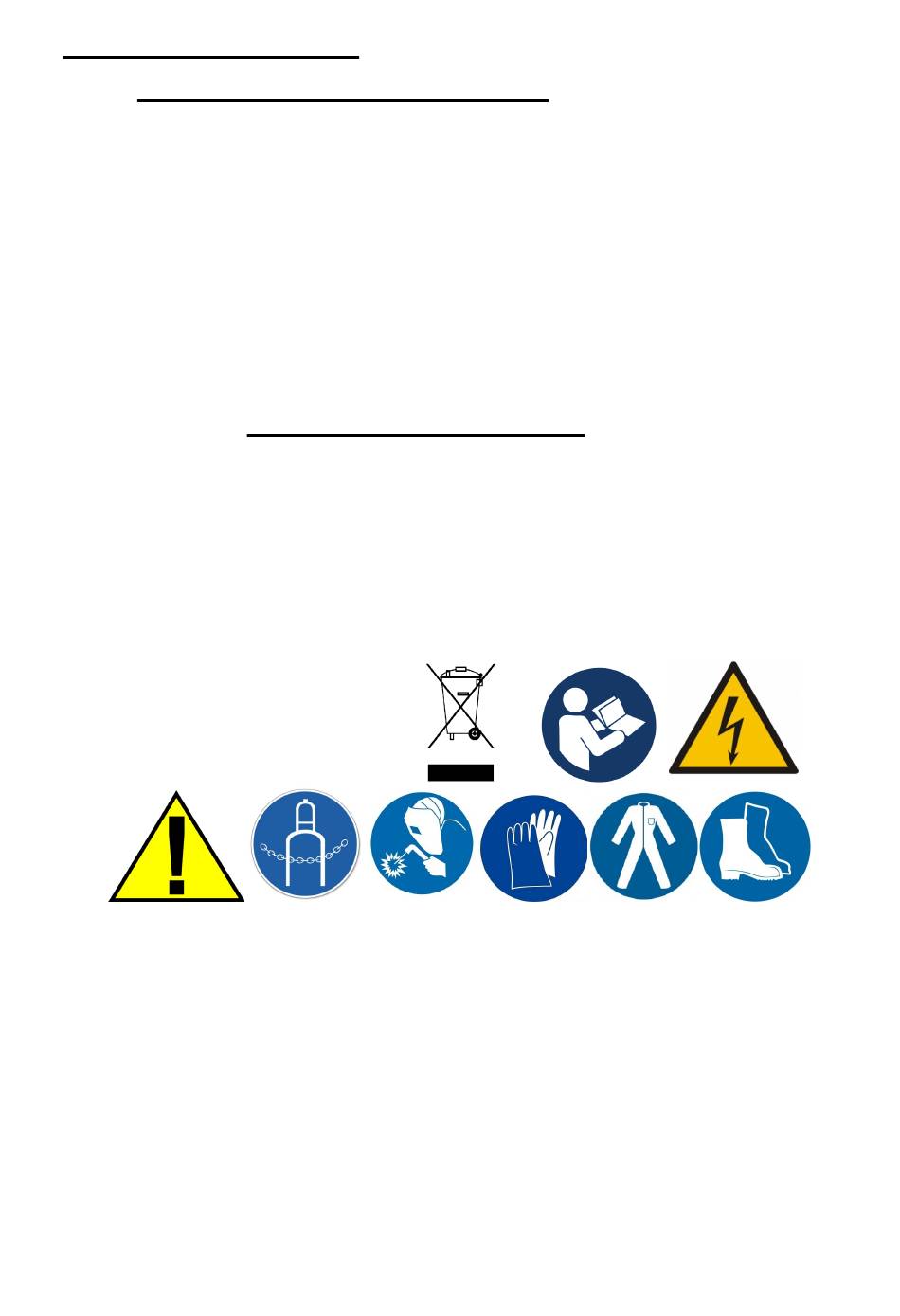

4. SYMBOLE 4. SYMBOLE Um die Möglichkeit einer Verletzung zu verringern, muss der Benutzer zuerst alle Anweisungen lesen. Allgemeine Warnzeichen stellen fest, für jeden Benutzer auf der allgemeinen Gefahr. Es ist mit anderen Anweisungen kombiniert Warnung oder anderen Symbolen, die Versagen zu Verletzungen oder Sachschäden führen können. -
Seite 8: Aufbau Und Bedienfeld
5. AUFBAU UND BEDIENFELD 5. AUFBAU UND BEDIENFELD 1. Schweißstromregler. 1. Schweißstromregler. 2. Die Schalter Verfahren MIG / MMA. 2. Die Schalter Verfahren MIG / MMA. 3. Signalisierung Überhitzung. 3. Signalisierung Überhitzung. 4. Strombuchse, Ausgangspolarität „minus“. 4. Strombuchse, Ausgangspolarität „minus“. 5. -
Seite 9: Kit Inhalt
6. KIT INHALT 6. KIT INHALT Die folgenden Punkte sollten enthalten sein: Das Schweißgerät mit einem Griff MIG-MAG x 1 Stck. Arbeits Kabel MMA x 1 Stck. Kabel mit der gemeinsamen Klemme x 1 Stck. Achtung! Für die Sicherheit von Kindern sollten nicht frei zugängliche Teile der Verpackung (Plastiktüten, Pappe, Polystyrol, etc.) überlassen werden. -
Seite 10: Einlegen Der Leiter Mig-Mag-Schweißen
Isolierdraht von gelb-grün ist geerdet und sollte immer mit dem Auslass gekennzeichnet Erde verbunden werden, unabhängig davon, ob es sich um Stromversorgung 230 [V] und 400 [V]. Symbol der Erde (PE). 7.2 Einlegen der Leiter MIG-MAG-Schweißen. ACHTUNG! Vor allen Arbeiten am Gerät durchgeführt wird, ziehen Sie das Netzkabel ab. -
Seite 11: Anbindung Von Schutzgas
4. Das Ende des Drahtes aufgewickelt auf der Spule, abzuflachen oder den gebogenen Abschnitt abgeschnitten, dann 4. Das Ende des Drahtes aufgewickelt auf der Spule, abzuflachen oder den gebogenen Abschnitt abgeschnitten, dann abfeilen, so dass nicht scharf war. 5. Damit der Zubringer Einführdraht Lösen der Preßmechanismus, 5. - Seite 12 senkrecht zur Richtung des Schweißens in einer Ebene verschweißen. Im Fall der breiten Rillen in der flachen Position füllt oder das vertikale Ende des Griffs muss durchgeführt werden, seitliche Schwenkbewegungen. Während des Schweißens soll die Schweißpistole auf die Teile in einem rechten Winkel relativ durchgeführt werden, zu verschweißen.
-
Seite 13: Schweißen Mma
Schutzgas Chemische Wirkung geschweißte Metall neutral Grundsätzlich sind alle Metalle mit Ausnahme von Kohlenstoffstählen Al, Cu, Cu-Legierungen, Mg-Legierungen, gewährleistet eine hohe Wärmeeingangsschweiß neutral Al, Cu-Legierungen, Cu, Mg, ein großer Wärmeeintrag Schweißen vorgesehen ist, eine 20-80% Ar + He neutral geringe Wärmeleitfähigkeit Gas Kupfer-Schweißen mit hohem Wärmeeintrag arc glow besser als die Lichtbogenabschirmung 25-20% Ar + N 25-20% Ar + N... -
Seite 14: Reinigung Und Pflege
Schweißgeschwindigkeit, - Dicke, die Art der Elektrode und das Werkstück. Die Strommenge wird so eingestellt, dass sie wahrscheinlich die Lichtbogen zünden könnten, und im Laufe des Schweißens war fest und stabil. 40 bis 60 Ein 2,5 mm - - Zum Beispiel kann die Elektrode "Pink 6012" bis 2,0 mm benötigt 50 bis 70 A, 3,25 mm - 70 bis 110 A, 4,0 mm - 110 ÷... -
Seite 15: Störungen Bei Der Arbeit Welders
• Ersetzen oder zu reparieren beschädigte oder verschlissene Teile. Was für Monat? • Überprüfen Sie den Zustand der elektrischen Verbindungen innerhalb der Quelle. • Oxidierte Oberflächen sollten sauber sein und lose Teile festziehen. • Reinigen des Inneren der Vorrichtung mittels Druckluft. 9. -
Seite 16: Entsorgung
11. ENTSORGUNG 11. ENTSORGUNG Die Verpackungsmaterialien für die Verwendung als Sekundärrohstoff. Die Entsorgung der Verpackung gemäß den örtlichen Vorschriften erfolgen. Verpackungsmaterialien müssen von Kindern geschützt werden, da sie eine potentielle Gefahrenquelle darstellen. Die ordnungsgemäße Entsorgung dieses Produkts: 1. Gemäß der WEEE-Richtlinie 2012/19 / EG des Symbol einer durchgestrichenen Mülltonne (wie unten) 1. -
