Wlan-Karte; Entfernen Der Wlan-Karte - Dell Precision 7540 Servicehandbuch

2. Bauen Sie folgende Komponenten ein:
a) Akku
b) Bodenabdeckung
c) SD-Karte
3. Folgen Sie den Anweisungen unter

WLAN-Karte

Entfernen der WLAN-Karte

1. Folgen Sie den Anweisungen unter
2. Entfernen Sie folgende Komponenten:
a) SD-Karte
b) Bodenabdeckung
c) Akku

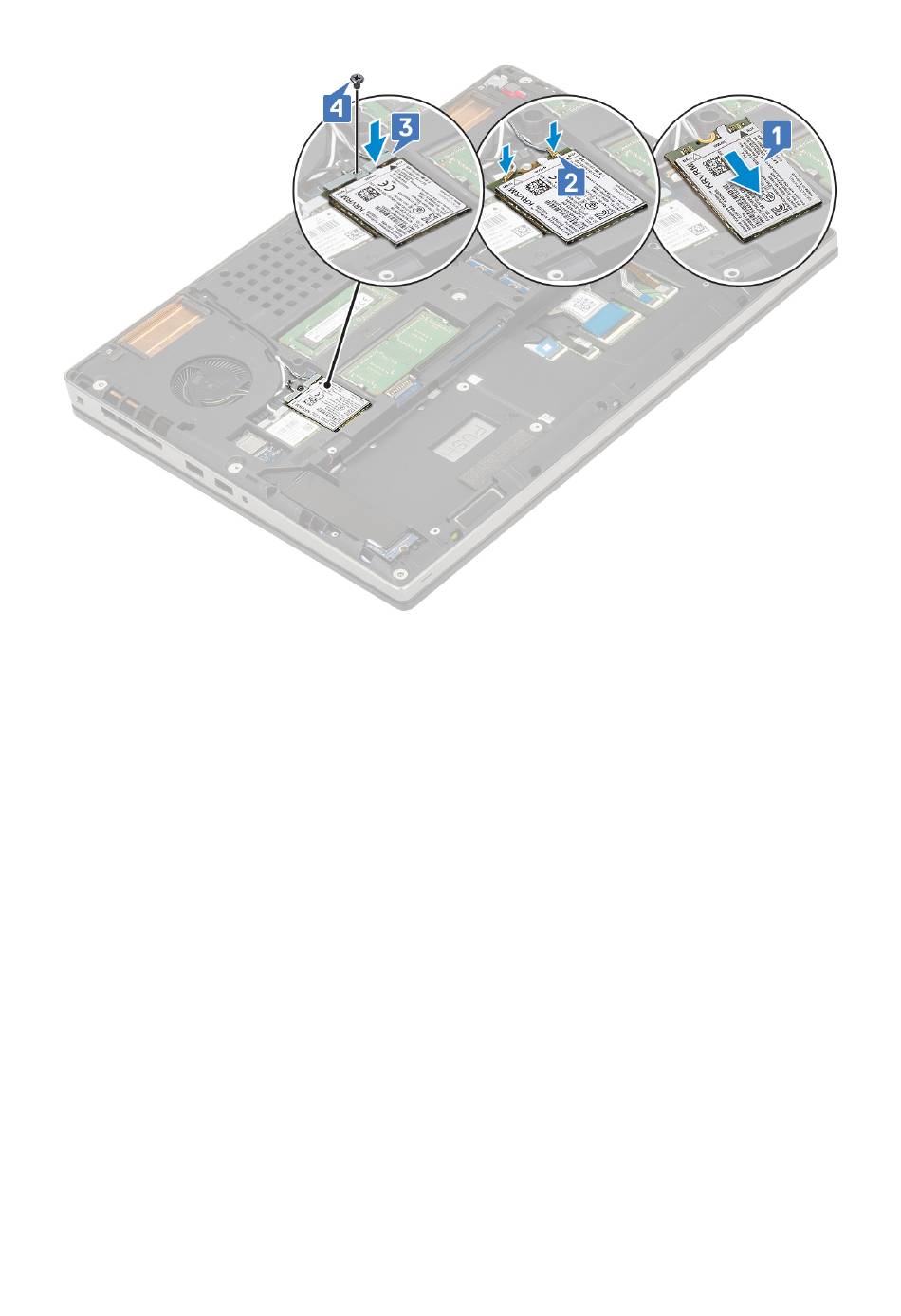

3. So entfernen Sie die WLAN-Karte:
a) Entfernen Sie die Schraube M2,0x3,0, mit der die WLAN-Metallhalterung an der Systemplatine befestigt ist [1].
b) Entfernen Sie die WLAN-Metallhalterung, mit der die WLAN-Antennenkabel befestigt sind [2].
c) Trennen Sie die mit der WLAN-Karte verbundenen Antennenkabel und entfernen Sie sie [3].
d) Entfernen Sie die WLAN-Karte aus dem WLAN-Karten-Steckplatz auf der Systemplatine [4].
32 Entfernen und Einbauen von Komponenten
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
