Entfernen und Einbauen von Komponenten

Empfohlene Werkzeuge

Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich:
• Kreuzschlitzschraubendreher Nr. 0
• Kreuzschlitzschraubenzieher Nr. 1
• Kunststoffstift
ANMERKUNG: Der Schraubendreher Nr. 0 ist für Schrauben 0-1 und der Schraubendreher Nr. 1 ist für Schrauben 2-4
Liste der Schraubengrößen

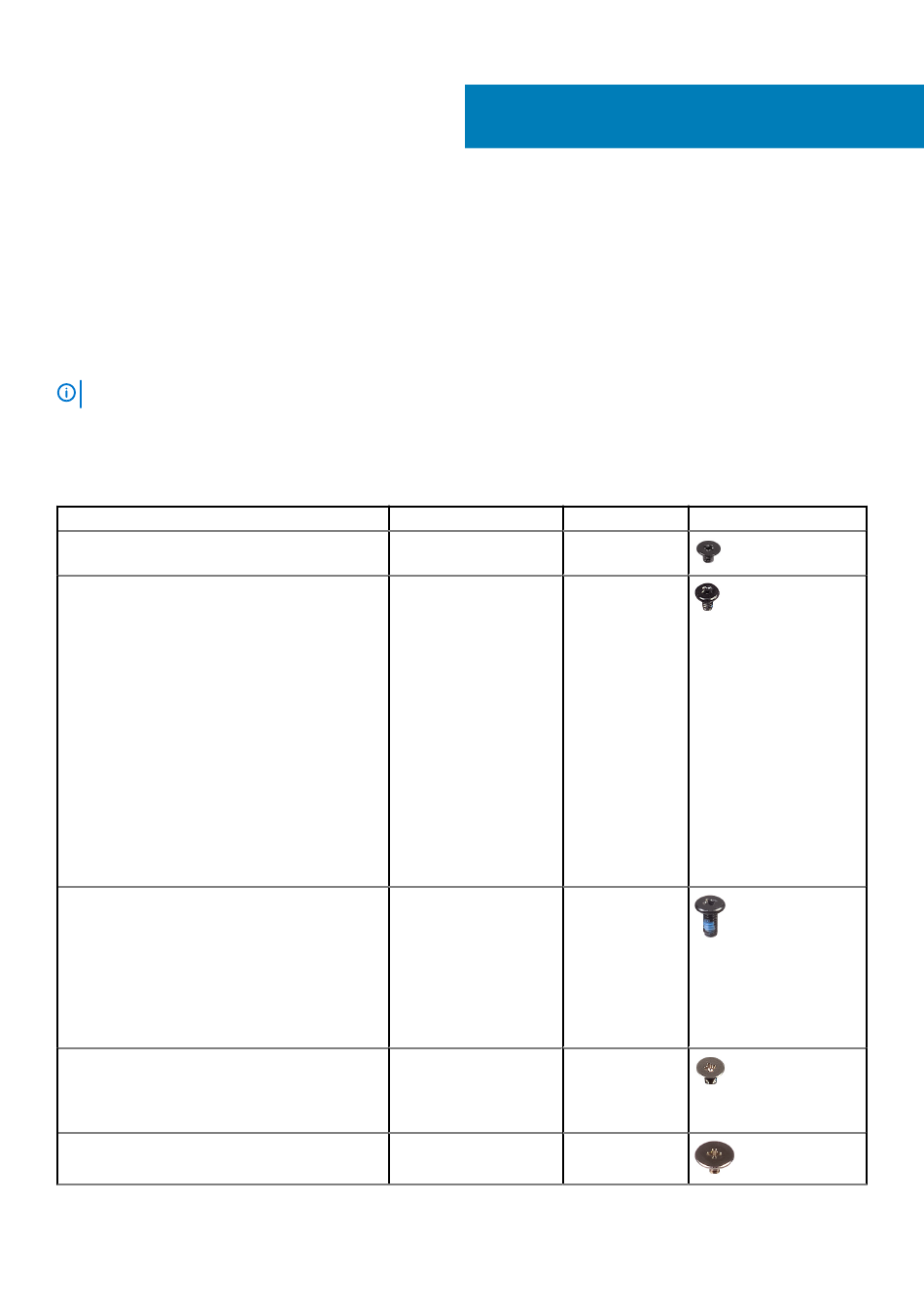

Tabelle 2. Precision 7540
Komponente
Tastatur
SSD-Kühlplatte
M.2-SSD-Karte
HDD-Zwischenplatine
WLAN-Karte
WWAN
eDP-Halterung
Bildschirm
Betriebsschalterplatine
Smart Card-Kartenträger
FPC-Träger-Stecker
Handballenstütze
Haltebügel für Bildschirm
Systemplatine
Handballenstütze
Typ-C-Halterung
LED-Platine
Netzanschluss-Port
GPU-Karte
4-Zellen-Akku
6-Zellen-Akku
HDD-Einheit
Bildschirmscharnier
Schraubentyp Menge
M2.0x2.0
6
M2.0x3.0
1 pro SSD
1 pro SSD
2
1
1
2
4
1
2
2
4
6
M2,0x5.0
3
11
3
1
1
2
M2.5x3.0
2
3
4
M2,5x3,5
6
