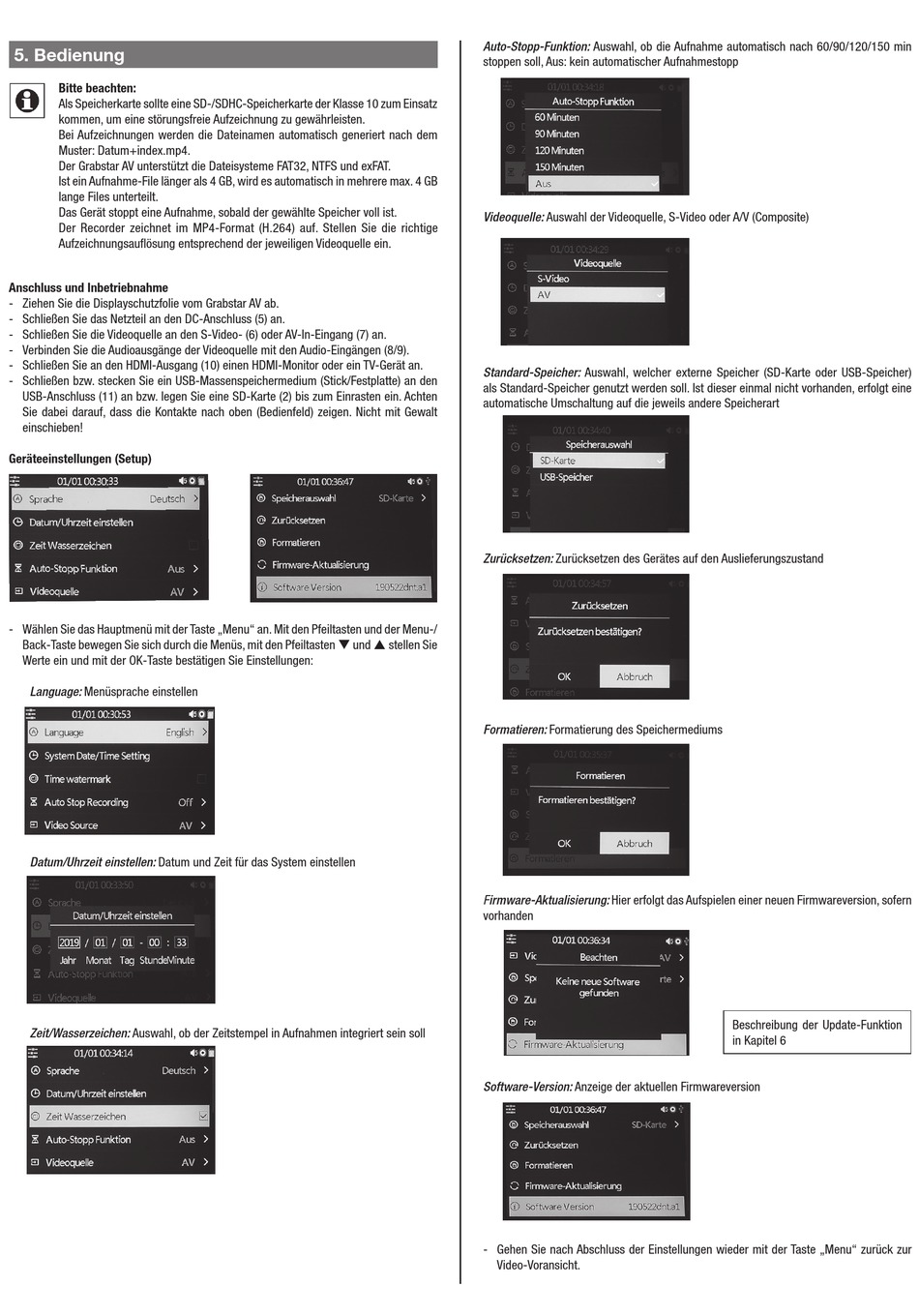

DNT Grabstar AV Bedienungsanleitung Seite 2

5. Bedienung
Bitte beachten:
Als Speicherkarte sollte eine SD-/SDHC-Speicherkarte der Klasse 10 zum Einsatz
kommen, um eine störungsfreie Aufzeichnung zu gewährleisten.
Bei Aufzeichnungen werden die Dateinamen automatisch generiert nach dem
Muster: Datum+index.mp4.
Der Grabstar AV unterstützt die Dateisysteme FAT32, NTFS und exFAT.
Ist ein Aufnahme-File länger als 4 GB, wird es automatisch in mehrere max. 4 GB
lange Files unterteilt.
Das Gerät stoppt eine Aufnahme, sobald der gewählte Speicher voll ist.
Der Recorder zeichnet im MP4-Format (H.264) auf. Stellen Sie die richtige
Aufzeichnungsauflösung entsprechend der jeweiligen Videoquelle ein.
Anschluss und Inbetriebnahme
- Ziehen Sie die Displayschutzfolie vom Grabstar AV ab.
- Schließen Sie das Netzteil an den DC-Anschluss (5) an.
- Schließen Sie die Videoquelle an den S-Video- (6) oder AV-In-Eingang (7) an.
- Verbinden Sie die Audioausgänge der Videoquelle mit den Audio-Eingängen (8/9).
- Schließen Sie an den HDMI-Ausgang (10) einen HDMI-Monitor oder ein TV-Gerät an.
- Schließen bzw. stecken Sie ein USB-Massenspeichermedium (Stick/Festplatte) an den
USB-Anschluss (11) an bzw. legen Sie eine SD-Karte (2) bis zum Einrasten ein. Achten
Sie dabei darauf, dass die Kontakte nach oben (Bedienfeld) zeigen. Nicht mit Gewalt
einschieben!
Geräteeinstellungen (Setup)
- Wählen Sie das Hauptmenü mit der Taste „Menu" an. Mit den Pfeiltasten und der Menu-/
Back-Taste bewegen Sie sich durch die Menüs, mit den Pfeiltasten q und p stellen Sie
Werte ein und mit der OK-Taste bestätigen Sie Einstellungen:
Language: Menüsprache einstellen
Datum/Uhrzeit einstellen: Datum und Zeit für das System einstellen
Zeit/Wasserzeichen: Auswahl, ob der Zeitstempel in Aufnahmen integriert sein soll
Auto-Stopp-Funktion: Auswahl, ob die Aufnahme automatisch nach 60/90/120/150 min
stoppen soll, Aus: kein automatischer Aufnahmestopp
Videoquelle: Auswahl der Videoquelle, S-Video oder A/V (Composite)
Standard-Speicher: Auswahl, welcher externe Speicher (SD-Karte oder USB-Speicher)
als Standard-Speicher genutzt werden soll. Ist dieser einmal nicht vorhanden, erfolgt eine
automatische Umschaltung auf die jeweils andere Speicherart
Zurücksetzen: Zurücksetzen des Gerätes auf den Auslieferungszustand
Formatieren: Formatierung des Speichermediums
Firmware-Aktualisierung: Hier erfolgt das Aufspielen einer neuen Firmwareversion, sofern
vorhanden
Software-Version: Anzeige der aktuellen Firmwareversion
- Gehen Sie nach Abschluss der Einstellungen wieder mit der Taste „Menu" zurück zur
Video-Voransicht.
Beschreibung der Update-Funktion
in Kapitel 6
