DNT Grabstar AV Bedienungsanleitung

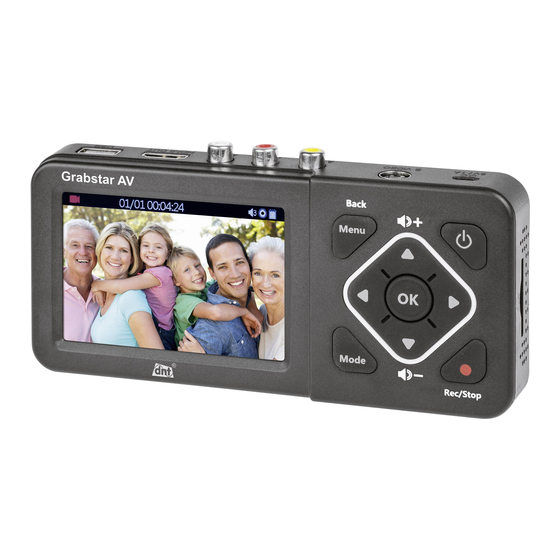

Video-Digitalisierer Grabstar AV
Artikelnummer: DNT000010
Bitte lesen Sie diese Bedienungsanleitung vor der Installation und Inbetriebnahme
komplett durch und bewahren Sie die Bedienungsanleitung für späteres Nachlesen auf.
Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch
diese Bedienungsanleitung.
1. Funktion
Der Video-Digitalisierer ermöglicht das einfache Aufnehmen und Abspielen von analogen
Videoquellen auf ein USB-Speichermedium oder eine SD-Speicherkarte sowie den Anschluss
eines TV-Gerätes/Monitors. Somit kann man mit dem Video-Digitalisierer Inhalte von ana-
logen Medien, z. B. von einem Video recorder, Camcorder u. v. m., digitalisieren. Auch die
Möglichkeit, mit dem qualitativ besseren S- Video signal* digitalisieren zu können, ermöglicht
hochwertige Digitalisierungsergebnisse.
• Speichert Aufnahmen direkt auf SD/SDHC-Speicherkarte, USB-Stick oder
externe USB-Festplatte – unterstützt FAT32, NTFS, exFAT
• Verarbeitet PAL- und NTSC-Formate
• Aufnahmeauflösungen: 720 x 576i@50, 720 x 480p@60
• RCA-Steckverbinder (Cinch) und S-Video-Eingang mit getrennter
Y/C-Signalübertragung (Luminanz/Chrominanz)
• Großes 8,9-cm-Farbdisplay (3,5") für Kontrolle/Wiedergabe der Aufnahmen
• Integrierter Videoplayer kann digitalisierte A/V-Aufnahmen direkt am TV wiedergeben
• Integrierter Gerätelautsprecher für Tonwiedergabe
• Betrieb via Netzteil 5 V/1 A
* Gegenüber FBAS beruht S-Video auf der getrennten Übertragung von Helligkeitssignalen
(Luminanz, Y) und Farbsignalen (Chrominanz, C) auf jeweils einer eigenen Signalader.
So müssen die Signale nicht wie bei FBAS gemischt und auf der Empfängerseite ausgefiltert
werden. Dies reduziert Störungen, die bei der FBAS-Ausfilterung durch gegenseitige
Beeinflussung von Helligkeits- und Farbsignalen entstehen können, und führt zu
detailschärferer und farblich qualitativerer Wiedergabe als bei FBAS.
2. Bestimmungsgemäßer Einsatz, Lieferumfang
Der Video-Digitalisierer Grabstar AV ist für die Stand-alone-Digitalisierung von analogen
A/V-Daten und Speicherung auf bzw. Abspielen von SD-Karte sowie USB-Speichermedien
vorgesehen.
Jeder andere Einsatz ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und
Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen.
Lieferumfang:
- Video-Digitalisierer Grabstar AV
- 5-V-Netzteil
- USB-Kabel für Netzteilanschluss
- Video-/Audiokabel für FBAS, 3x Cinch/RCA auf 3x Cinch/RCA
- Bedienungsanleitung
3. Betriebs-, Wartungs- und Sicherheitshinweise
Warnung
Wird verwendet, um Sicherheitshinweise zu kennzeichnen oder um Aufmerk-
samkeit auf besondere Gefahren und Risiken zu lenken.
Hinweis
Wird verwendet, um zusätzliche Informationen oder wichtige Hinweise zu
kennzeichnen.
- Verpackungsmaterial nicht achtlos liegen lassen! Plastikfolien/-tüten, Styroporteile etc.
könnten für Kinder zu einem gefährlichen Spielzeug werden.
- Die Geräte sind kein Spielzeug. Sie dürfen nicht im Zugriffsbereich von Kindern aufbewahrt
oder betrieben werden.
- Starke mechanische Beanspruchungen wie Druck oder Vibration sind zu vermeiden.
- Das Gerät nur mit einem trockenen Leinentuch reinigen, das bei starken Verschmutzungen
leicht angefeuchtet sein darf. Zur Reinigung keine löse mittelhaltigen Reinigungsmittel
verwenden. Darauf achten, dass keine Feuchtigkeit in das Geräteinnere gelangt.
- Das Gerät darf nur in trockenen Innenräumen und nur mit der in den technischen Daten
aufgeführten Stromversorgung betrieben werden.
Importeur: dnt Innovation GmbH · Maiburger Straße 29 · 26789 Leer · Germany · www.dnt.de
Bedienungsanleitung
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise und der Bedienungsanleitung verursacht
werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewähr-
leistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung.
Öffnen Sie das Gerät nicht, unternehmen Sie keine Reparaturversuche, nehmen
Sie keine Umbauten oder Veränderungen vor – dies führt zum Verlust des
Gewährleistungsanspruchs. Für Folgeschäden übernehmen wir keine Haftung.

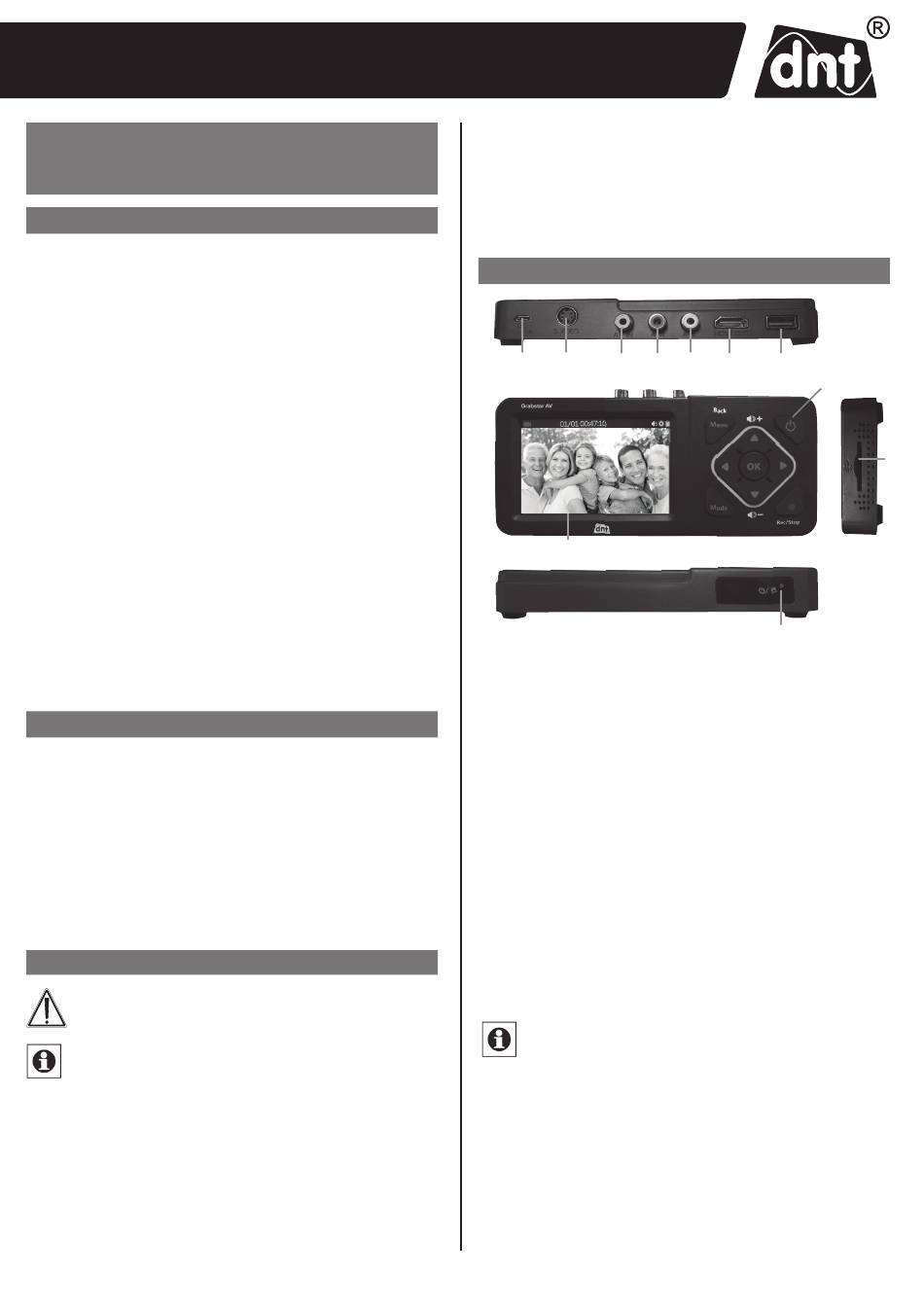

4. Übersicht, Beschreibung
5 6
4
1 Betriebsanzeige:
Blau: Gerät eingeschaltet
Blau blinkend: Speicherplatz des Speichermediums bald erschöpft
2 SD-Kartenslot: Slot für die Aufnahme einer SD-Karte
3 Bedientasten:
Power: >2 s drücken – Einschalten;
bei eingeschaltetem Gerät: kurz (<2 s) drücken – Bildschirm ein/aus;
länger (ca. 2 s) drücken – Ausschalten
Menu/Back: Anwählen/Verlassen von Menüs
Vol+/–: Pegeleinstellung Lautsprecher
Mode: Kurz drücken zum Umschalten zwischen Aufnahme-/Foto- und Wieder gabe-
Vorschaumodus; länger drücken zum Löschen einer aktuell im Wiedergabe-
Vorschau modus angewählten Datei
Rec/Stop: Kurz drücken zum manuellen Starten einer Aufnahme im Aufnahme-
Vorschaumodus; länger drücken zur Aufnahme eines Einzelbildes im Vorschaumodus
4 LC-Display: Kontrolldisplay für Aufnahmevorschau und Wiedergabe
5 DC Input 5V/1A: Netzteilanschluss, Micro-USB-Buchse
6 S-Video: S-Video-Eingang
7 AV In: Video-Eingang für Composite-Signal (FBAS)
8 A-R: Audio-Eingang rechts, für FBAS und S-Video
9 A-L: Audio-Eingang links, für FBAS und S-Video
10 HDMI: HDMI-Ausgang für Anschluss eines HDMI-Monitors/TV-Gerätes
11 USB: USB-Anschluss für USB-Speichermedium
Hinweis
Bei Anschluss einer Festplatte an den USB-Port muss diese mit einem eigenen
Netzteil versorgt werden – das mit dem Grabstar AV mitgelieferte Netzteil ist für
die Versorgung einer externen Festplatte nicht ausgelegt.
7 8 9 10 11
1
3
2
