DNT Grabstar PRO Bedienungsanleitung

Video-Digitalisierer Grabstar PRO
Artikelnummer: DNT000001
Bitte lesen Sie diese Bedienungsanleitung vor der Installation und Inbetriebnahme komplett durch
und bewahren Sie die Bedienungsanleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen
Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.
1. Funktion
Der Video-Digitalisierer ermöglicht das einfache Aufnehmen und Abspielen von analogen und
digitalen Videoquellen auf ein USB-Speichermedium oder eine SD-Speicherkarte sowie den
Anschluss eines PCs, eines TV-Gerätes/Monitors oder einer Spielekonsole. Somit kann man
mit dem Video-Digitalisierer Inhalte von analogen Medien, z. B. von einem Videorecorder, digi-
talisieren sowie digitale Medien, wie z. B. Videospielverläufe von Spielekonsolen aufzeichnen
und abspielen. Über einen Mikrofon-/Headset-Anschluss können Videoaufzeichnungen auch
in Echtzeit kommentiert werden. So kann man z. B. Videoaufnahmen ohne Ton nachträglich
mit Erläuterungen versehen.
• Speichert Aufnahmen direkt auf SD/SDHC-Speicherkarte* (bis 128 GB),
USB-Stick (bis 128 GB) oder externe USB-Festplatte (bis 4 TB) –
unterstützt FAT32, NTFS**, exFAT**
• Verarbeitet PAL- und NTSC-Formate
• Aufnahmeauflösungen @ 60 fps: 480p, 576p, 720p, 1080p
• Video-Ausgabeformat: MP4
• Großes 8,9-cm-Farbdisplay (3,5") für Kontrolle/Wiedergabe der Aufnahmen
• Integrierter Videoplayer kann digitalisierte Aufnahmen direkt am TV
(via HDMI) wiedergeben (HDMI-Passthrough)
• Integrierter Gerätelautsprecher für Tonwiedergabe
• Zeichnet auch von Spielekonsolen (z. B. Playstation 4, Xbox One) und
TV-Receivern auf (ohne HDCP-Kopierschutz)***
• Überträgt auf Wunsch Aufnahmen auch via USB-Verbindung an den PC
• Live-Streaming-Funktion: streamt Aufnahmen (z. B. Gameplay) auch direkt
auf Videoportale, z. B. Youtube (mit z. B. OBS oder XSplit)
• Mikrofonanschluss – fügen Sie den Quellen Live-Kommentare hinzu
• Betrieb via Netzteil (5 V , 2A) oder Akku möglich (3000-mAh-LiPo-Akku)
DC
* Bei Speichermedien in SD-Kartenform beachten Sie bitte, dass ab 64 GB und aufwärts, nur exFAT und NTFS
verwendet werden kann.
** MAC-Nutzer sollten hierzu beachten, dass NTFS und exFAT kein von MacOS unterstütztes Dateiformat ist und
das Speichermedium keine Inhalte aufzeigen wird, wenn NTFS oder exFAT als Dateiformat gewählt wurde.
Linux-Nutzer müssen selbiges beachten. Wählen Sie bitte als Dateiformat bei der Formatierung des Speicher-
mediums FAT32.
*** Wir weisen darauf hin, dass eine Umgehung des HDCP-Kopierschutzes nach § 95a UrhG unzulässig ist. Wenn ein
HDMI-Splitter bis Version 1.3b dem HDMI-Digitalisierer vorgeschaltet wird, kann der HDCP-Kopierschutz
evtl. wirkungslos werden. Daher darf das Gerät grundsätzlich nicht in einer solchen Kombination betrieben werden.
2. Bestimmungsgemäßer Einsatz, Lieferumfang
Der Video-Digitalisierer Grabstar PRO ist für die Stand-alone-Digitalisierung von analogen
und digitalen A/V-Daten, PC-Streaming und Speicherung auf bzw. Abspielen von SD-Karte
sowie USB-Speichermedien vorgesehen. Jeder andere Einsatz ist nicht bestimmungsgemäß
und führt zu Gewährleistungs- und Haftungsausschluss. Dies gilt auch für Umbauten und
Veränderungen.
Lieferumfang:
- Video-Digitalisierer Grabstar PRO
- IR-Fernbedienung
- 5-V-Netzteil
- USB-Kabel für Netzteilanschluss
- AV-Kabel (3,5-mm-Klinkenstecker-auf-3x-Cinch/RCA-Stecker)
- HDMI-Kabel
- Bedienungsanleitung
3. Betriebs-, Wartungs- und Sicherheitshinweise
Warnung: Wird verwendet, um Sicherheitshinweise zu kennzeichnen oder um
Aufmerksamkeit auf besondere Gefahren und Risiken zu lenken.
Hinweis: Wird verwendet, um zusätzliche Informationen oder wichtige Hinweise
zu kennzeichnen.
- Verpackungsmaterial nicht achtlos liegen lassen! Plastikfolien/-tüten, Styroporteile etc.
könnten für Kinder zu einem gefährlichen Spielzeug werden.
- Die Geräte sind kein Spielzeug. Sie dürfen nicht im Zugriffsbereich von Kindern aufbewahrt
oder betrieben werden.
- Starke mechanische Beanspruchungen wie Druck oder Vibration sind zu vermeiden.
- Das Gerät nur mit einem trockenen Leinentuch reinigen, das bei starken Verschmutzungen
leicht angefeuchtet sein darf. Zur Reinigung keine löse mittelhaltigen Reinigungsmittel
verwenden. Darauf achten, dass keine Feuchtigkeit in das Geräteinnere gelangt.
- Das Gerät darf nur in trockenen Innenräumen und nur mit der in den technischen Daten
aufgeführten Stromversorgung betrieben werden.
Bedienungsanleitung
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nicht-
beachten der Sicherheitshinweise und der Bedienungsanleitung verursacht werden,
übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsan-
spruch! Für Folgeschäden übernehmen wir keine Haftung.
Öffnen Sie das Gerät nicht, unternehmen Sie keine Reparaturversuche, nehmen Sie
keine Umbauten oder Veränderungen vor – dies führt zum Verlust des Gewährleis-
tungsanspruchs. Für Folgeschäden übernehmen wir keine Haftung.

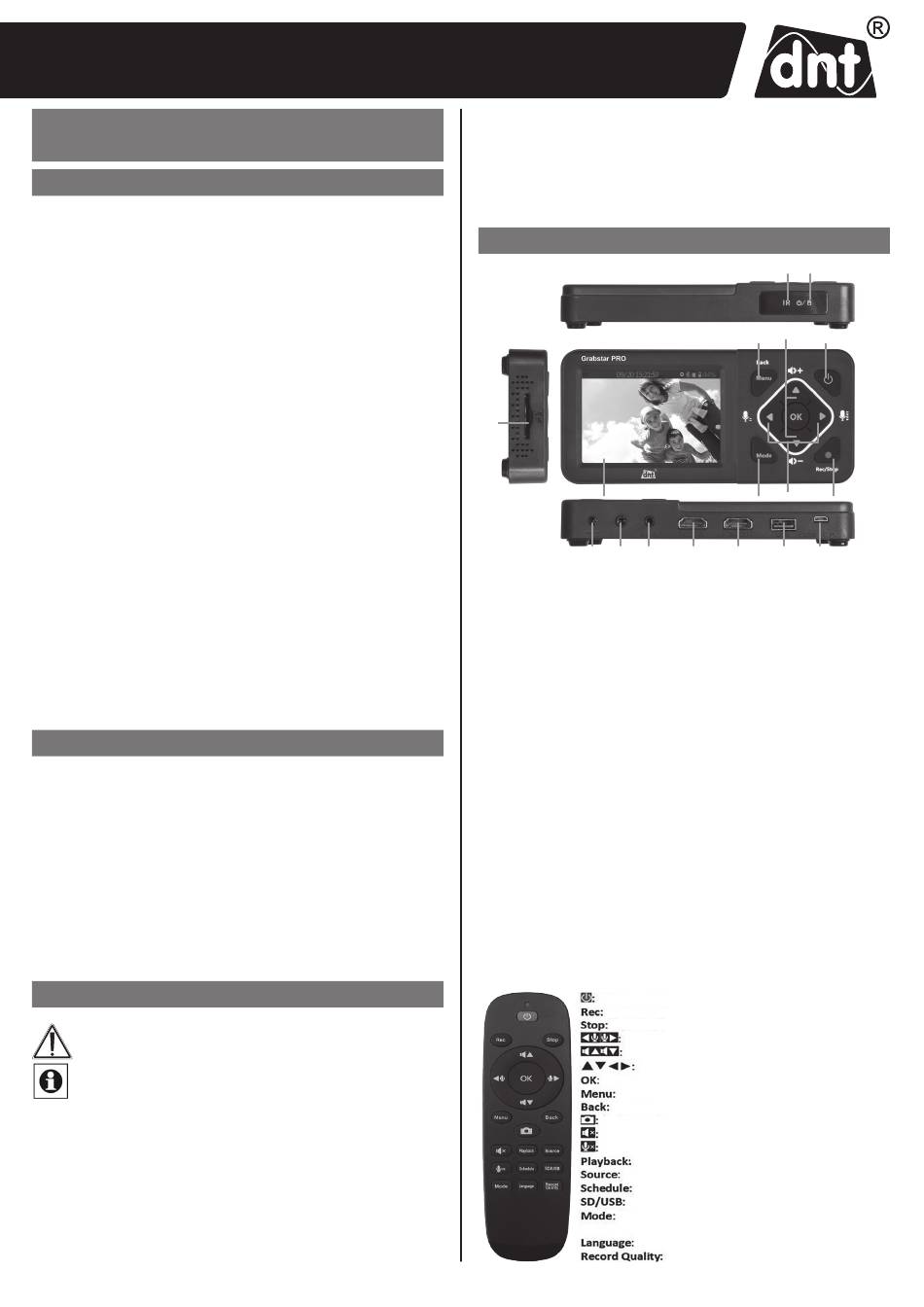

4. Übersicht, Beschreibung
9
17
10 11
1 Fernbedienungsempfänger (Infrarot)
2 Betriebsanzeige:
Blau: Gerät eingeschaltet
Blau blinkend: Speicherplatz des Speichermediums bald erschöpft
Rot blinkend: Akku leer, baldmöglichst laden
Rot: Akku lädt (Gerät abgeschaltet)
Bedientasten:
3 Power: >2 s drücken – Einschalten; bei eingeschaltetem Gerät: kurz (<2 s) drücken –
Bildschirm ein/aus; länger (2 s bis <10 s) drücken – Ausschalt-/Stand-by-Dialog;
länger als 10 s drücken – sofort ausschalten
4 Menu/Back: Anwählen/Verlassen von Menüs
5 Vol+/Mix+: Pegeleinstellung Lautsprecher/Kopfhörer
6 Mode: Kurz drücken zum Umschalten zwischen Aufnahme-/Foto- und Wieder gabe-
Vorschaumodus; länger drücken zum Löschen einer aktuell im Wiedergabe-
Vorschau modus angewählten Datei
7 Rec/Stop: Kurz drücken zum manuellen Starten einer Aufnahme im Aufnahme-
Vorschaumodus; Länger drücken zur Aufnahme eines Einzelbildes im Vorschaumodus
8 Navigationstasten/Mikrofonpegel-Einstellung
9 SD-Kartenslot: Slot für die Aufnahme einer SD-Karte
10 DC Input 5V/2A: Netzteilanschluss
11 Kopfhörer-/Headset-/Mikrofonanschluss
12 AV IN: Klinkenbuchse für A/V-Eingang (Composite, L/R-Audio)
13 HDMI IN: HDMI-Eingang
14 HDMI OUT: HDMI-Ausgang
15 USB: USB-2.0-Buchse (Typ A) für USB-Speichermedium
16 USB To PC: Micro-USB-Anschluss/PC-Anschluss für USB-PC-Modi
17 LC-Display: Kontrolldisplay für Aufnahmevorschau und Wiedergabe
1 2
5
4
8
6
12 13 14 15 16
An/Aus
Aufnahme starten
Aufnahme/Wiedergabe stoppen
Mikrofonpegel einstellen
Lautsprecherlautstärke einstellen
Cursortasten für die Menüsteuerung
Auswahlbestätigung in einem Menü
Hauptmenü anwählen/verlassen
Einen Menüpunkt verlassen
Einzelbild speichern im Aufnahme-Vorschaumodus
Lautsprecher stummschalten
Mikrofon stummschalten
Direktanwahl Wiedergabemenü
A/V-Quellenwahl (HDMI oder A/V)
Anwahl des Menüs zur zeitgesteuerten Aufnahme
Speichermedienauswahl
Umschalten Aufnahme/Fotomodus/Wiedergabe;
lange drücken: Löschen im Wiedergabemodus
Menüsprache auswählen
Aufnahmequalität auswählen
3
7
