KABEL
24/115/230 V AC
OHNE ZEITGEBER

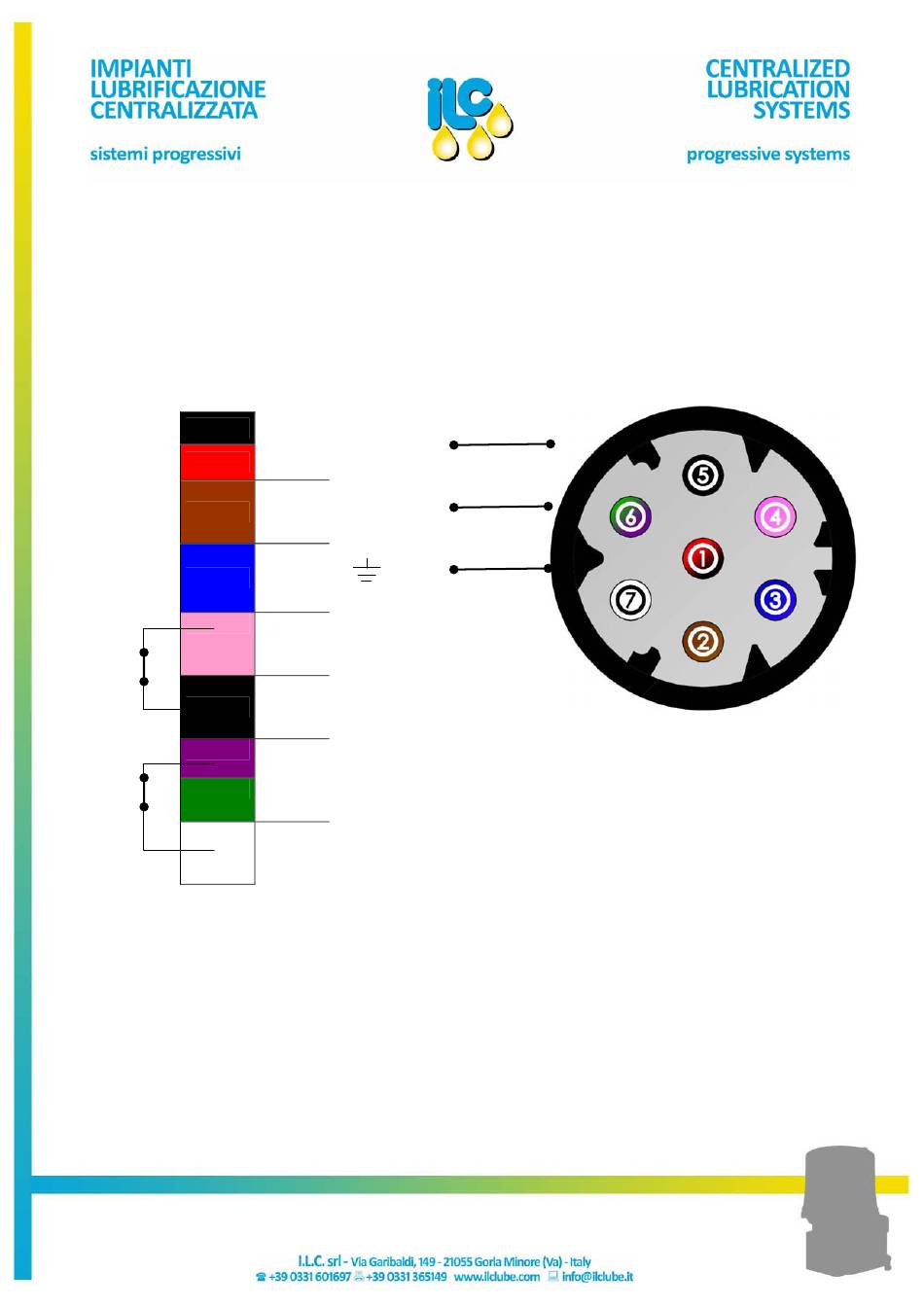

7‐adriges Kabel
Der Kontakt zwischen 4 und 5 ist geschlossen;
während sich der Behälter mit dem Schmierstoff
leert, gibt es einen Impuls bei jedem Hub, der
durch eine externe SPS (Speicherprogrammierbare
Steuerung) gesteuert werden kann, die einen Alarm
bei Verlust von Schmierstoff ausgibt.
Der Kontakt zwischen 6 und 7 öffnet bei jedem
Hub. Wenn die Impulse ausbleiben, und zwar für
mehr als 20 Sek., meldet die externe SPS einen
Drehzahlalarm.
1 N
2 L
3
Ausgang
Mikro
4
Leermeldung
5 Masse
Ausgang
6 Mikro
Drehzahl
7 Masse
1= Rot/Schwarz
2= Braun
3= Blau
4= Rosa
5= Schwarz
6= Grün/Violett
7= Weiß
