5. Ziehen Sie am Spannscheibenarm, um die
Riemenspannung an der Spindelscheibe zu
lösen (Bild 44 oder Bild 45).
6. Entfernen Sie den alten Riemen.
7. Verlegen Sie den neuen Riemen um die
Scheiben (Bild 44 oder Bild 45).
8. Montieren Sie den Riemen auf die gefederte
Spannscheibe.

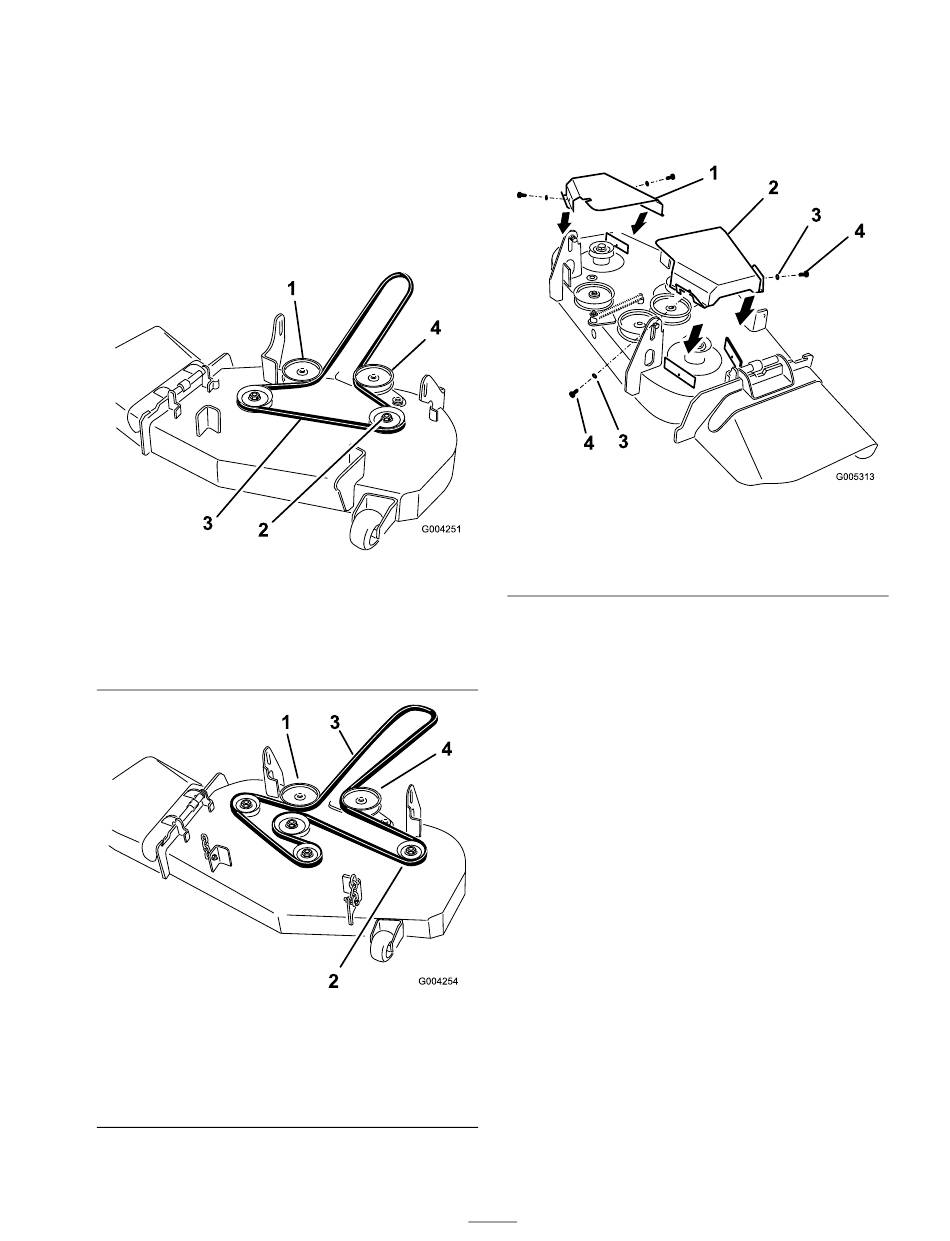

Bild 44
86 cm Mähwerk
1. Permanent installierte
Riemenscheibe
2. Linke Spindelscheibe
Bild 45
102 cm Mähwerk
1. Permanent installierte
Riemenscheibe
2. Linke Spindelscheibe
3. Mähwerkriemen
4. Gefederter Spannscheiben-
arm
3. Mähwerkriemen
4. Gefederter Spannscheiben-
arm
9. Bringen Sie die Riemenabdeckungen an den
äußeren Spindeln wieder an (Bild 46).
10. Setzen Sie die Scheiben und Schrauben ein, mit
denen die Riemenabdeckungen befestigt sind.
Abbildung zeigt 102 cm Mähwerk
1. Linke Riemenabdeckung
2. Rechte Riemenabdeckung
Austauschen des
Pumpen-Treibriemens
Prüfen Sie den PumpenTreibriemen alle
50 Betriebsstunden auf Abnutzung.
1. Nehmen Sie die Befestigungshalterung des
Sitzes ab.
2. Klappen Sie den Sitz hoch und ermitteln Sie
den Pumpenkeilriemen.
3. Entfernen Sie die Schraube von der
Kupplungsbefestigung und ziehen Sie das
Elektrokabel der Kupplung ab (Bild 47).
4. Ziehen Sie am Spannscheibenarm, um die
Riemenspannung an der Spannscheibe zu
lösen (Bild 47).
5. Nehmen Sie den Pumpenkeilriemen von den
Motor- und Hydraulikpumpenscheiben ab
(Bild 47).
6. Legen Sie einen neuen Riemen um die Motor-
und Hydraulikpumpenscheiben (Bild 47).
7. Ziehen Sie den federgespannten Spannarm zur
Seite und richten Sie den Riemen korrekt aus.
39
Bild 46
3. Scheibe
4. Schraube
