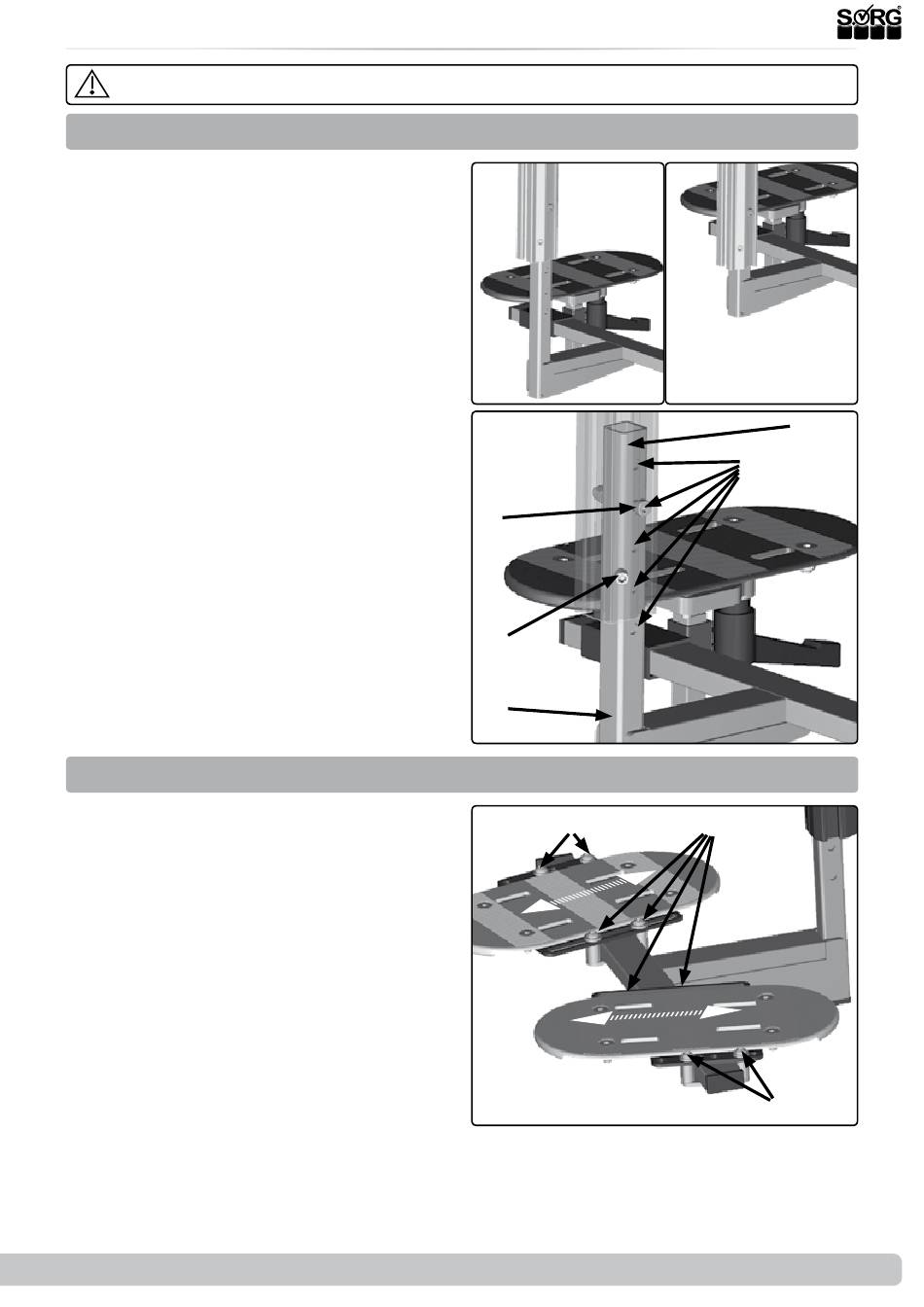

3.2 Baugruppe Fußplatte
Bei allen Einstellarbeiten an den Fußplatten darf der Benutzer nicht im Stehtrainer stehen.
3.2.1 Höheneinstellung der Fußplatte/n
Bei der Rahmenversion „Swing" kann die Fuß-
platte in der Höhe eingestellt werden:
(1) Positionieren Sie die Fußplatte(n) zum
leichteren Ein- und Aussteigen aus dem Steh-
trainer so nah wie einschränkungsfrei möglich
zum Fußboden.
(2) Bei kleineren Körpergrößen kann es not-
wendig sein, die Fußplatte(n) höher in die
Mittelsäule einzuschieben.
(3) Zum Anpassen der Höhe des Fußplatten-
halters (A):
•
Lösen Sie den Gewindestift (B)
•
und entfernen Sie die Schraube (C).
•
Versetzen Sie den Fußplattenhalter (A)
in der Mittelsäule (D) entlang der Boh-
rungen (E).
•
Setzen Sie die Schraube (C) wieder ein
und drehen Sie sie fest zu.
•
Drehen Sie den Gewindestift (B) wieder
fest zu.
3.2.2 Positionieren der geteilten Fußplatten
(4) Zum Anpassen der Position:
•
Lösen Sie die Schrauben (A),
•
versetzen Sie die Fußplatten (C) in die
gewünschte Position
•
und drehen Sie alle Schrauben (A) wie-
der fest zu.
2019-07-08
(1)
(3)
(C)
(B)
(A)
(4)
(C)
Serviceheft Boogie Fix und Swing
(2)
(A)
(A)
(C)
(D)
(E)
(A)
9 von 28
