3.5 Baugruppe Gesäßpelotte
3.5.2 Gesäßpelotte mit Schwenkbügelrahmen
Vor der ersten Benutzung des Stehtrainers muss die Gesäßpelotte weitestgehend auf Das
individuelle Maß des Kindes/Jugendlichen eingestellt worden sein. Wenn der Benutzer im
Stehtrainer steht, dürfen lediglich Feinjustierungen vorgenommen werden.

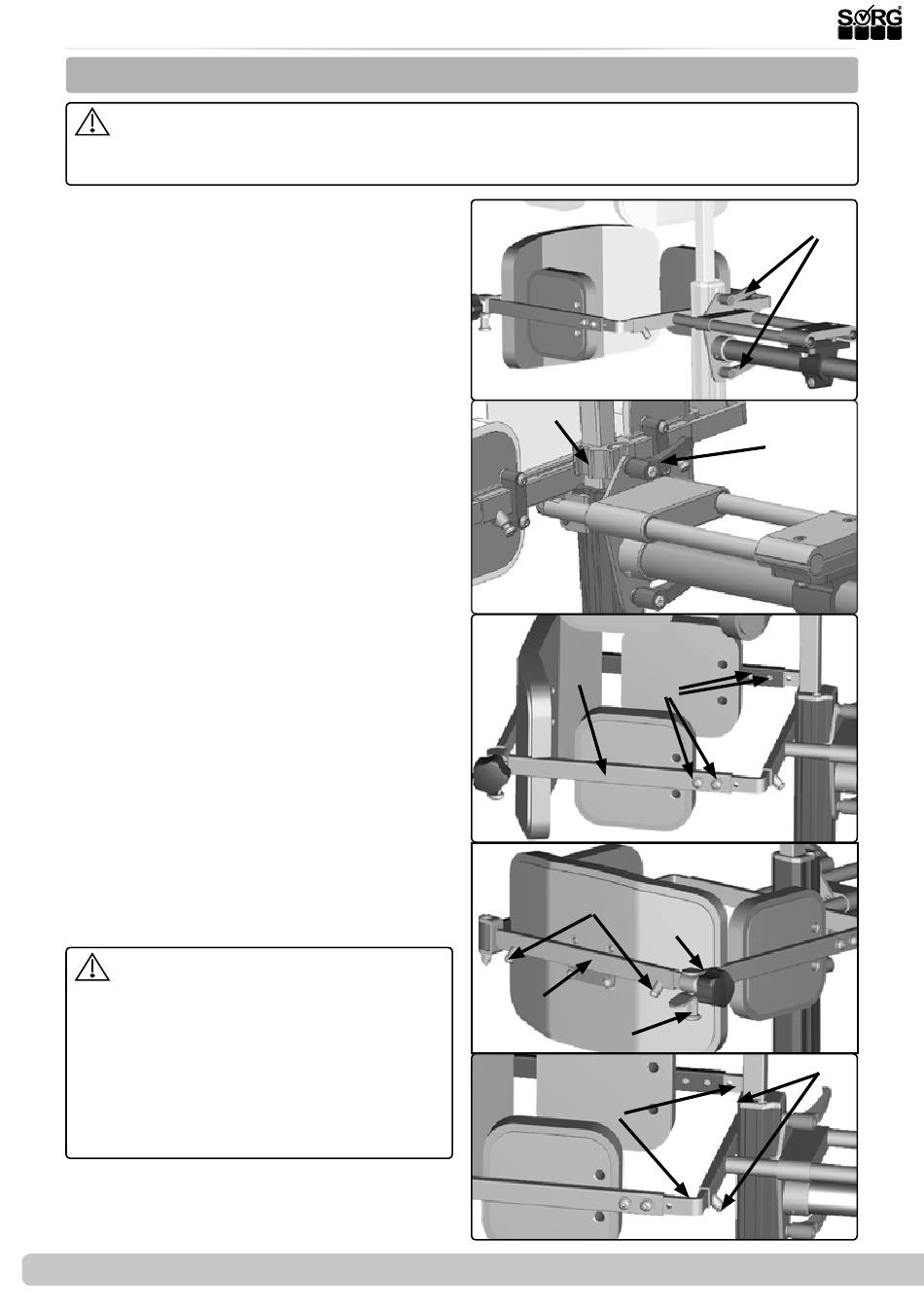

(1+2) Zum Anpassen der Höhe:
•
Lösen Sie beide Klemmhebel (A),
•
verschieben Sie die komplette Gesäßpe-
lotte in die gewünschte Höhe,
•
drehen Sie beide Klemmhebel (A) wie-
der fest zu.
Bei größen Körpergrößen kann es notwendig
sein, den oberen Klemmhebel (A) nicht direkt
an der Mittelsäule zu befestigen, sondern auf
dem Zwischenring (B), der höhenverstellbar
am Halter der Brustpelotte befestigt ist.
(3) Zum Anpassen der Tiefe:
•
Entfernen Sie alle vier Schrauben (A),
•
versetzen Sie den Träger (B) in die alter-
native Bohrung und
•
drehen Sie alle vier Schrauben (A) wie-
der fest zu.
Zum Anpassen der Breite:
•
(4) Lösen Sie hinten die beiden Stell-
schrauben (C).
•
(5) Lösen Sie vorne die beiden Stell-
schrauben (E).
•
(5) Teleskopieren Sie vorne die beiden
Halter (F) auf die ge wünschte Breite.
•
(4) Teleskopieren Sie hinten den Ver-
schlussbügel (D) auf die gleiche Breite.
•
(5) Drehen Sie vorne die beide Stell-
schrauben (E) wieder fest zu.
•
(4) Drehen Sie hinten die beide Stell-
schrauben (C) wieder fest zu.
•
Kontrollieren Sie, dass der Verschluss-
bügel (D) auch sicher und spielfrei
schließt.
Entscheidend für den festen, spielfreien
und verlässlichen Verschluss der Gesäßpelot-
te ist Die Sterngriffschraube.
In beiden Ausführungen der Gesäßpelotte
muss die Sterngriffschraube fest zugedreht
sein. Der Zugschnäpper alleine ist zur Sta-
bilisierung nicht ausreichend! Ohne festen
Sitz der Sterngriffschraube ist der Stehtrainer
nicht betriebsbereit.
16 von 28
(1)
(2)
(3)
(4)
(5)
Serviceheft Boogie Fix und Swing
(B)
(B)
(A)
(C)
(A)
(D)
(B)
(F)
(A)
(A)
(E)
