3.2 Baugruppe Fußplatte

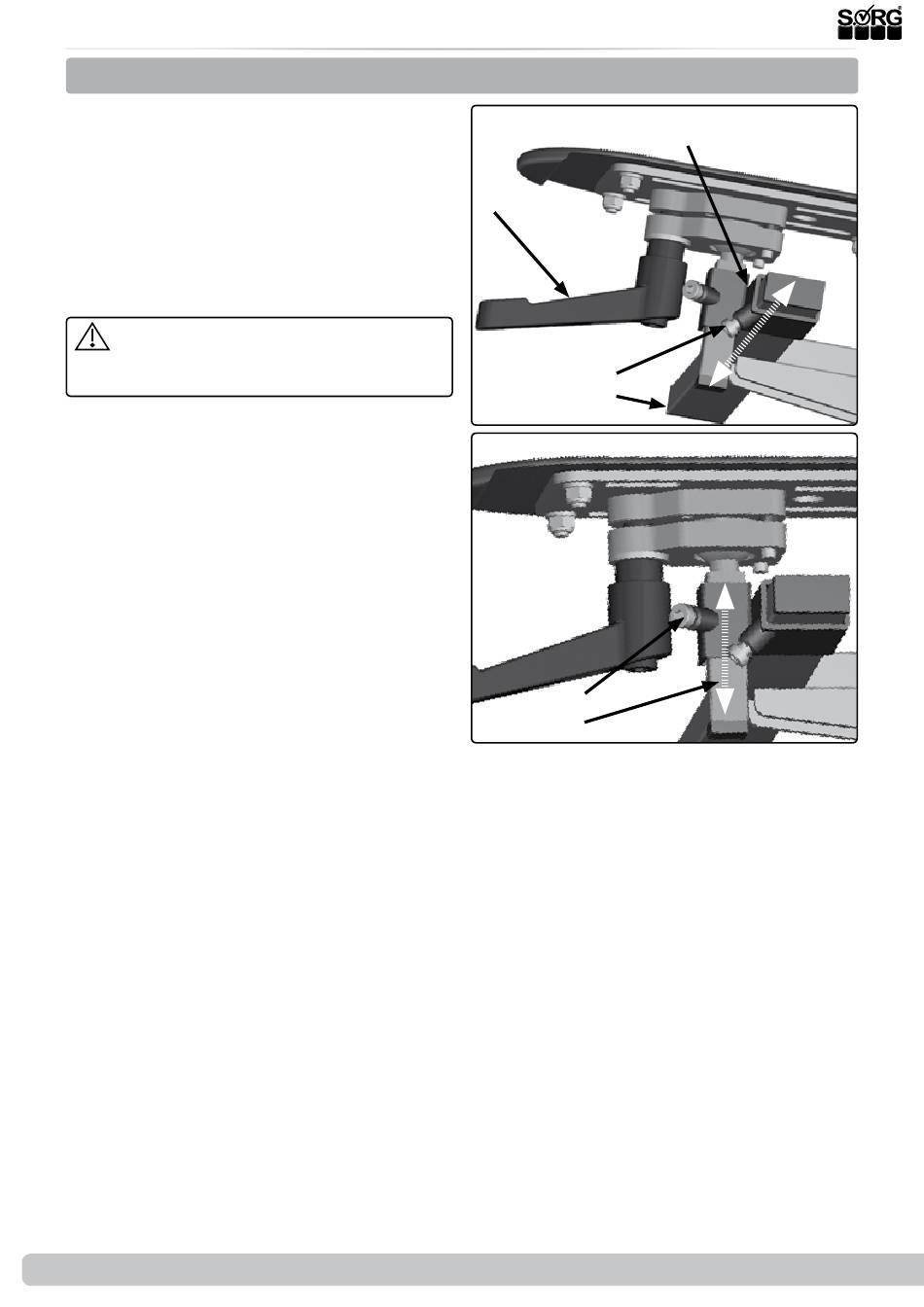

3.2.3 3D-Fußplatte mit Winkelverstellung
Die 3D-Fußplatten können separat stufenlos
dreidimensional verstellt, geneigt und verdreht
werden.
(1) Zur 3D-Winkelverstellung:
Lösen Sie den Klemmhebel (A) und
bringen Sie die Fußplatte in die ge-
wünschte Neigung/Position/Drehung.
Drehen Sie den Klemmhebel (A) wieder
sehr fest zu.
Prüfen Sie anschließend den festen Sitz
der Fußplatte ggf. den Klemmhebel (A) fes-
ter anziehen.
(1) Zum Abduzieren:
Lösen Sie die Stellschraube (B) und ver-
schieben Sie die Fußplatte entlang des
Trägers (C) in die gewünschte Position.
Drehen Sie die Stellschraube (B) wieder
fest zu.
(2) Zur Höheneinstellung:
Lösen Sie die Stellschraube (A) und
verschieben Sie die jeweilige Fußplat-
te entlang des Trägers (B) in die ge-
wünschte Position.
Drehen Sie die Stellschraube (A) wieder
fest zu.
(1) Zur Tiefeneinstellung:
Lösen Sie die Stellschraube (B) und ent-
fernen Sie die Fußplattenhalterung (D)
komplett.
Drehen Sie die Halterung (D) um 180°
und
montieren Sie sie wieder auf dem Träger
(C).
Drehen Sie die Stellschraube (B) wieder
fest zu.
10 von 28
(1)
(A)
(2)
Serviceheft Boogie Fix und Swing
(D)
(B)
(C)
(A)
(B)
2019-07-08
