03
EG KONFORMITÄTSERKLÄRUNG
JAHR 09
2006/95/EG, 2004/108/EG
SAECO INTERNATIONAL GROUP S.P.A.
Via Torretta, 240 - 40041 Gaggio Montano (Bo) - Italien
Wir erklären unter eigener Verantwortung, dass das Produkt:

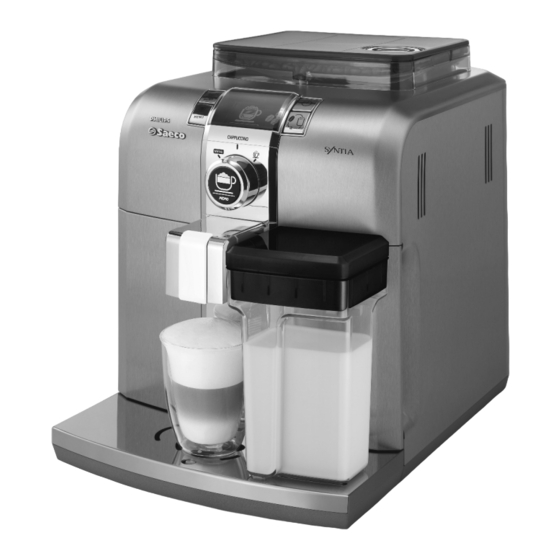

KAFFEEAUTOMAT
SUP 037DRJ
auf welches sich diese Erklärung bezieht, folgenden Normen entspricht:
• Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke - All-
gemeine Anforderungen
EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006) +A13 (2008)
• Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke -
Teil 2-15 - Besondere Anforderungen für Geräte zur Flüssigkeitserhitzung
EN 60335-2-15 (2002) + A1(2005) + A2 (2008)
• Sicherheit Geräte für den Hausgebrauch und ähnliche Zwecke. Elektromagne-
tische Felder
Verfahren für die Bewertung und die Messungen - EN 62233 (2008)
• Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke -
Teil 2-14 - Besondere Anforderungen für Mahlwerke und Kaff eemühlen
EN 60335-2-14 (2006) + A1 (2008).
• Grenzwerte und Messverfahren für Funkstörungen von Geräten mit elektro-
motorischem Antrieb und Elektrowärmegeräten für den Hausgebrauch und
ähnliche Zwecke, Elektrowerkzeugen und ähnlichen Elektrogeräten.
EN 55014-1 (2006).
• Elektromagnetische Verträglichkeit (EMV) Teil 3 Grenzwerte - Hauptabschnitt 2:
Grenzwerte für Oberschwingungsströme (Geräte-Eingangsstrom ≤ 16 A je
Leiter) - EN 61000-3-2 (2006).
• Elektromagnetische Verträglichkeit (EMV) Teil 3 Grenzwerte - Hauptabschnitt 3:
Grenzwerte für Spannungsschwankungen und Spannungsspitzen in Nieder-
spannungsnetzen für Geräte mit einem Nennstrom ≤ 16 A.
EN 61000-3-3 (1995) + Korr.(1997) + A1(2001) + A2 (2005).
• Störfestigkeit von Haushaltsgeräten, Elektrowerkzeugen und ähnlichen Gerä-
ten. Produktfamiliennorm EN 55014-2 (1997) + A1 (2001).
gemäß den Bestimmungen der Richtlinien : 2006/95/EG, 2004/108/EG.
Gaggio Montano,
den 28/04/2009
Der Hersteller behält sich das Recht vor, Änderungen jeder Art ohne Vorankündigung vorzunehmen.
R & D Manager
Ing. Andrea Castellani
www.philips.com/saeco
ENTSORGUNG
Dieses Produkt entspricht der EU-Richtlinie 2002/96/EG
Das Symbol
uf dem Produkt oder seiner Verpackung weist
darauf hin, dass das Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten abgegeben werden muss.
Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schüt-
zen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches Entsorgen gefähr-
det.
Weitere Informationen über das Recycling dieses Produkts erhalten
Sie von Ihrer Gemeinde, der Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.
