Obsluha

Umiestnenie a uvedenie do prevádzky
Pred prvým uvedením do prevádzky na ručný držiak upevnite dostatočne dlhé a silné lano. Na tomto lane sa
spúšťa čerpadlo do kvapaliny a môže sa, okrem ručného držiaka, aj na ňom nosiť.
Poznámka: Pri trvalom používaní čerpadla s lanom sa musí lano pravidelne kontrolovať, lebo časom
sa môže opotrebovať a roztrhnúť.
Pripojenie výtlačného potrubia
Poznámka: Maximálna dopravná výška za hodinu sa dosahuje pri 38 mm (1½") hadici.
Pri použití na pevnom mieste sa odporúča použitie použitie pevných potrubí za použitia spätného ventilu. Tento
zabraňuje spätnému toku kvapaliny pri vypnutí.
OZNÁMENIE! Nebezpečenstvo poškodenia zariadenia! Hadicový nadstavec uťahujte pri montáži
iba rukou! Pretočenie nadstavca poškodí závit.
– Výtlačné potrubie naskrutkujte na tlakovú prípojku.
– Pri použití hadice naskrutkujte hadicový nadstavec na tlakovú prípojku.
– Hadicu pevne nasuňte na hadicový nadstavec a zaistite ju pomocou hadicovej spony.
Inštalácia
OZNÁMENIE! Nebezpečenstvo poškodenia zariadenia! Čerpadlo nezdvíhajte za kábel alebo tla-
kovú hadicu, pretože kábel a tlaková hadica nie sú skonštruované na zaťaženie ťahom kvôli hmotnosti
čerpadla.
Zariadenie vyžaduje plochu min. 50 × 50 cm (aby plavákový spínač bezchybne fungoval, musí sa s ním dať
voľne pohybovať).
Zariadenie sa smie ponoriť do vody najviac do prevádzkovej hĺbky ponoru uvedenej v technických údajoch.
Zariadenie nainštalujte tak, aby sa nasávacie otvory nemohli blokovať cudzími telesami (zariadenie prípadne
postavte na pevný, rovný podklad).
Dávajte pozor na to, aby prístroj pevne stál na svojom mieste.
– Čerpadlo ponorte šikmo do dopravovanej kvapaliny, aby sa na spodnej strane nemohol vytvoriť vzduchový
vankúš. Tým by sa zabránilo nasávaniu. Hneď ako je čerpadlo ponorené, môže sa opäť vyrovnať.
– Čerpadlo spustite na dno nádrže na kvapalinu. Na spúšťanie pomocou lana použite stabilné lano, ktoré
upevnite na držiak čerpadla.
– Po spustení pomocou lana koniec lana upevnite.
Čerpadlo je možné prevádzkovať aj, keď visí na lane.
Poznámka: Pri prevádzke s lanom: Čerpadlo nikdy neprevádzkujte bez tlakovej hadice. Zabráňte
tomu, aby sa čerpadlo otáčalo okolo svojej pozdĺžnej osi.
Prevádzka
Automatická prevádzka
OZNÁMENIE! Nebezpečenstvo poškodenia zariadenia! Plavákový spínač sa musí môcť pohybo-
vať tak, aby ponorné čerpadlo nemohlo bežať na sucho.

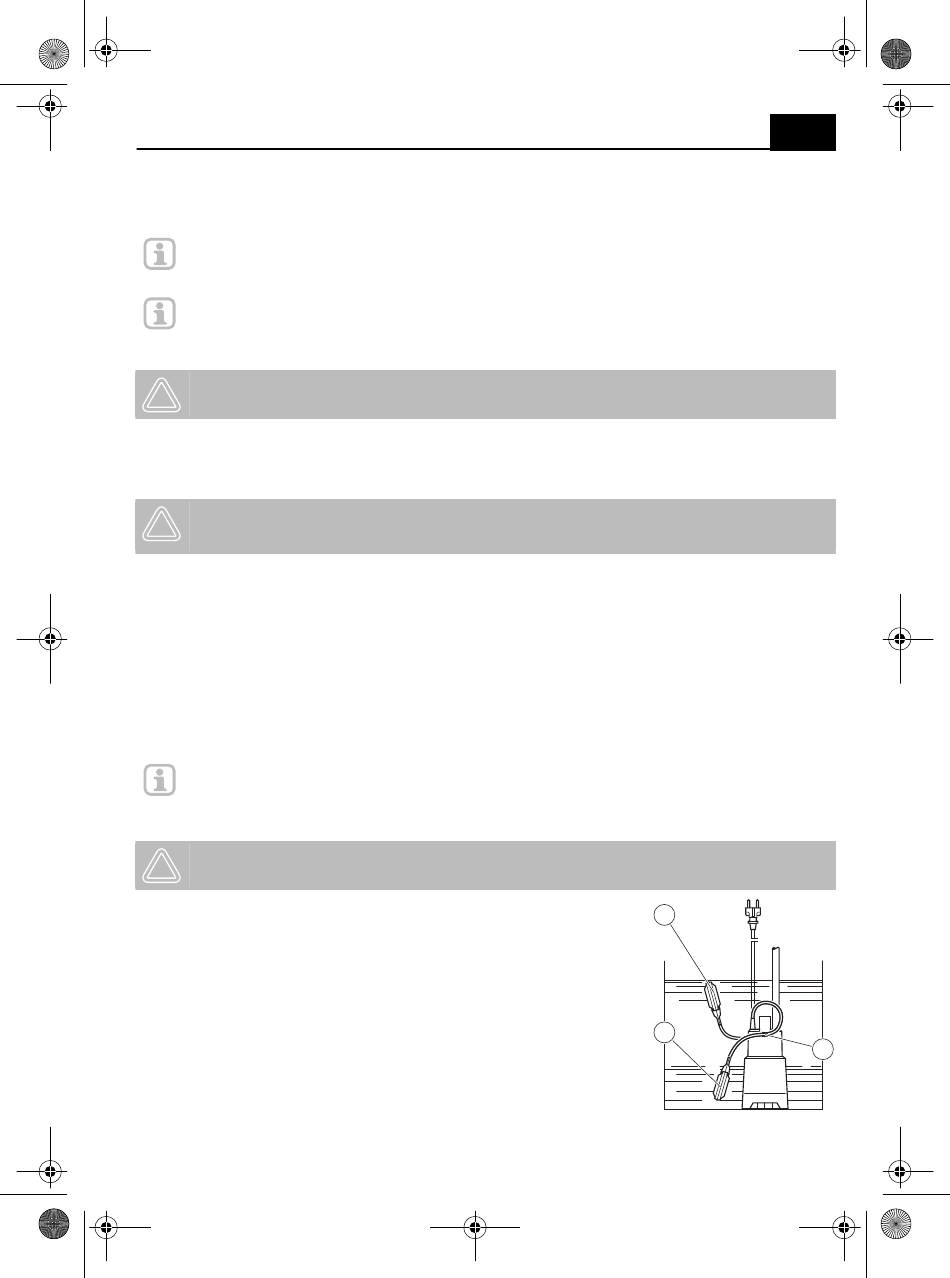

Potom čo je zariadenie pripojené k elektrickej sieti, realizuje sa zapínanie a vypí-
nanie prostredníctvom plavákového spínača automaticky:
• Zariadenie začne čerpať, keď sa plavákový spínač nadvihne pôsobením
kvapaliny smerom hore (1).
• Zariadenie sa vypne, keď plavákový spínač klesne smerom dole (2).
Kábel pre plavákový spínač je možné presúvať v držiaku kábla (3). Tým sa pre-
stavuje vzdialenosť medzi bodmi zapnutia a vypnutia:
• Krátky kábel: Body zapnutia a vypnutia ležia tesne pri sebe.
• Dlhý kábel: Body zapnutia a vypnutia ležia ďaleko od seba.
SK
1
2
3
37
