4. Installation
• Das basicDIM ILD kann nicht ohne Sensor betrieben werden.
• DSI/DALI ist nicht SELV. Es gelten die Installationsvorschriften für
Netzspannung.
• Die maximale Leitungslänge zwischen dem externen Taster und
basicDIM ILD beträgt 100 m.
• Das Kabel zwischen Leuchteneinbausensor und Basismodul darf
nicht verlängert werden.
• Das gleichzeitige Betreiben von DALI- und DSI-Betriebsgeräten
am gleichen Steuergerät ist nicht möglich.
• Die maximale Leitungslänge der DSI / DALI-Steuerleitung darf
100 m (bei 1,5 m
Leitungsquerschnitt) nicht überschreiten.
2
• Am Tastereingang können beliebig viele Taster parallel
angeschlossen werden.
• Am Tastereingang dürfen keine Schalter angeschlossen werden.
• Achten Sie darauf, dass der Erfassungsbereich des Sensors im
Beleuchtungsbereich der geregelten Leuchten liegt.
• Achten Sie darauf, dass sich die Erfassungsbereiche der Sensoren
nicht überlappen. Dies kann sonst die Lichtregelung beeinflussen.
• Heizlüfter, Ventilatoren, Druck- und Kopiergeräte, welche sich im
Erfassungsbereich befinden, können Anwesenheitsfehl-
erkennungen auslösen.
• Der Sensor erkennt die Oberflächentemperatur.
Kleidung oder Abdeckungen, die die Oberflächentemperatur
verringern, können den Sensor beeinflussen.
4.1 Installation Mounting box 16DPI
• Der Sensor kann nur einmal in die Mounting box eingebaut
werden (Sensor rastet unlösbar in der Mounting box ein)!
• Kabel des Sensors müssen unbedingt vor dem Einbau eingeführt
werden.
• Es sind 2 Einbauvarianten des Sensors möglich.
Sensor kann um 180° gedreht werden.
Hinweise
• Bei heller Umgebung kann der Einsatzbereich des DSI-SMART
Programmers eingeschränkt sein.
Beim Programmieren muss der Programmer auf den Sensor gerichtet
werden.
• Bei Verschmutzung oder mechanischer Beschädigung der Linse, kann die
Funktionalität des Sensors eingeschränkt werden.

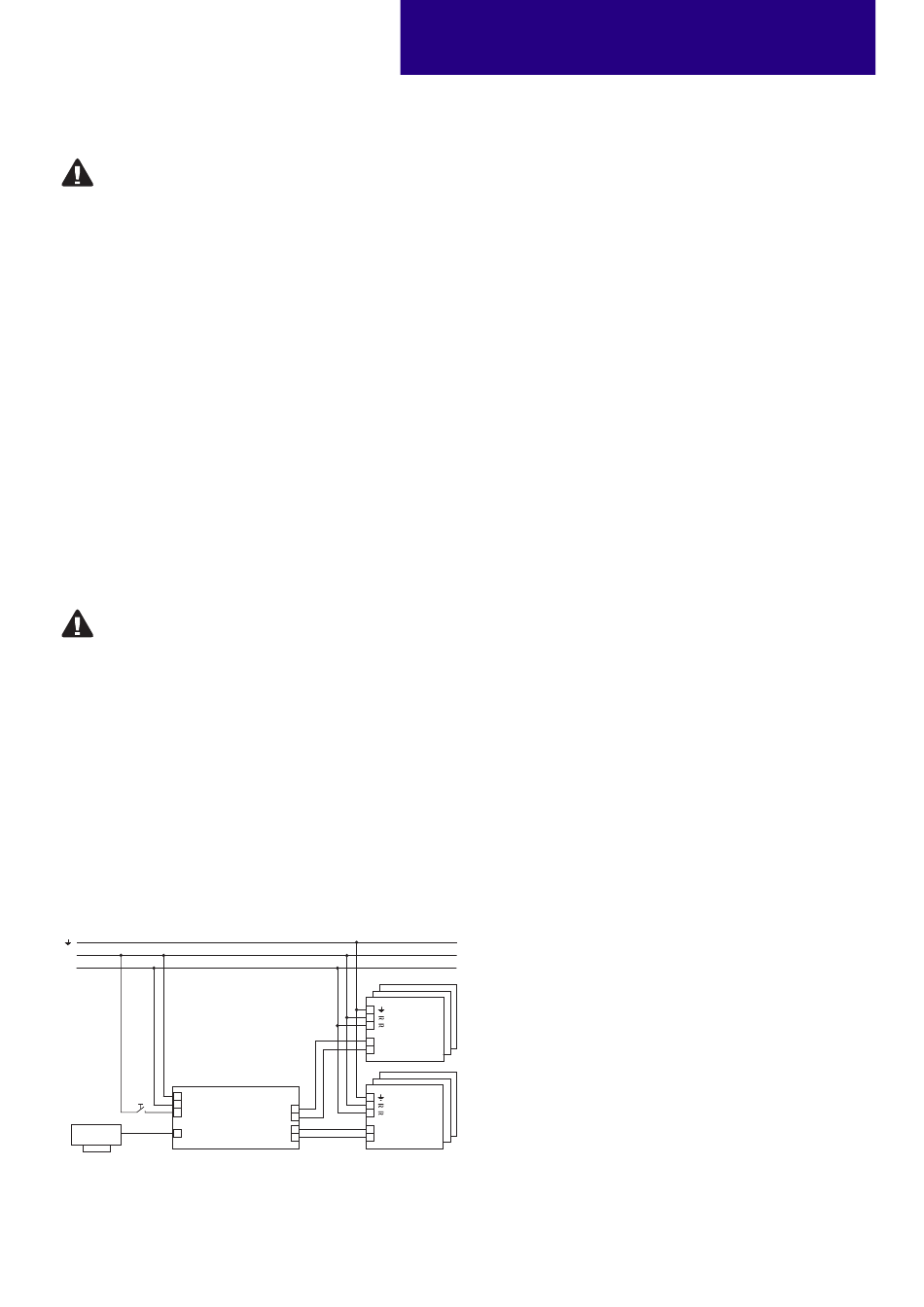

4.2 Verdrahtungsdiagramm basicDIM ILD
L
N
L
N
T
basicDIM ILD
Sensor
basicDIM ILD Sensor
Datenblatt 05/19-CO081-12
Änderungen vorbehalten. Angaben ohne Gewähr.
Lichtsteuerung und Vernetzung
basicDIM
2
3
PCA
4
6
DA
7
DA
2
PCA
3
D1
CH1
4
D2
D1
DA
6
CH2
D2
7
DA
www.tridonic.com
•
Zur Vermeidung von Lichteinstrahlung durch die Lampen
(Verfälschung der Messergebnisse) sollte der Sensor so installiert
werden, dass von den Lampen kein Licht direkt in den Sensor
eingestrahlt wird.
Reflexionen können die Messergebnisse ebenso verfälschen
(z. B. Hochregallager aus Metallregalen).
•
Um eine Verfälschung des Messergebnisses durch das Licht anderer
Leuchten zu vermeiden, wird eine Platzierung des Sensors in der
Mitte der Leuchte empfohlen.
•
Die Bewegungserkennung ist eingeschränkt, wenn der Sensor zu
hoch
montiert wird (max. 16 m).
•
Die Sensorleitungen müssen getrennt von den Lampen- und Netz-
leitungen verlegt werden, da es sonst zu Fehlverhalten in der Licht-
steuerung kommen kann.
Falls eine getrennte Verlegung (aus Platzgründen) nicht möglich ist,
müssen abgeschirmte Lampen- und Netzleitungen verwendet
werden.
•
Bei mehrmaligem Verstellen des Zooms (> 10), kann der IP-Schutz
beeinträchtigt werden.
•
Der Sensor muss gemäß der Installationsanleitung verbaut werden,
um den IP-Schutz zu gewährleisten.
•
Der Sensorkopf ist nicht UV resistent.
