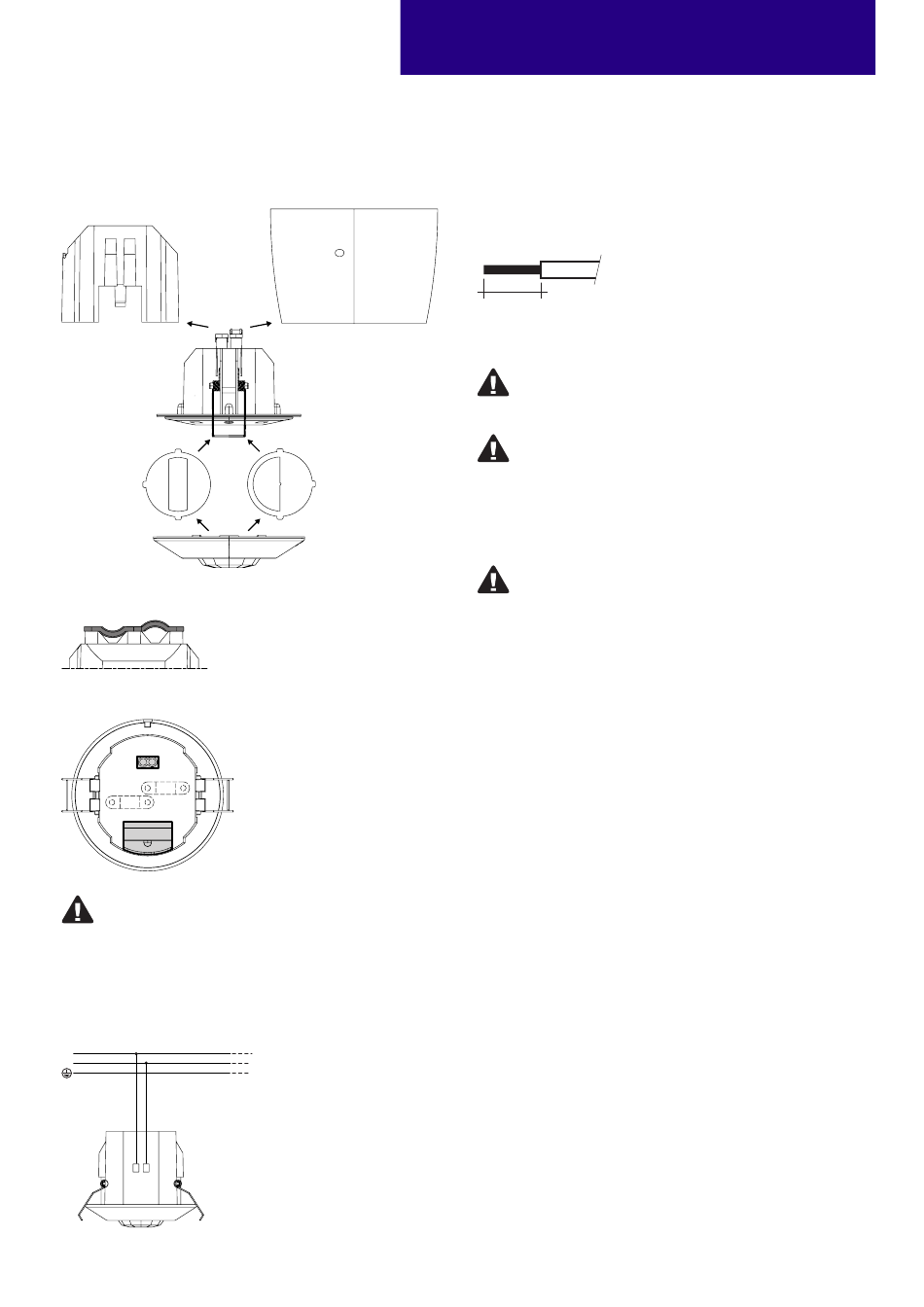

4. Installation / Verdrahtung
4.1 Kombinationen
28002801
4.2 Befestigungsmöglichkeiten Zugentlastung
4.3 Installation hintere Abdeckung (28002801)
Bei Verwendung der mitgelieferten hinteren Abdeckung des Sen-
sors ist auf die korrekte Montage zu achten. Sie muss so montiert
werden, dass sich der Kabelausschnitt auf der gegenüberliegenden
Seite der Anschlussklemme befindet.
4.4 Verdrahtungsdiagramm
220–240 V
50 / 60 Hz
L
N
L N
Datenblatt 04/20-CO119-7
Änderungen vorbehalten. Angaben ohne Gewähr.
basicDIM Wireless
Casambi Ready
Sensor housing bDW rs (28002802)
www.tridonic.com
4.5 Leitungsart und Leitungsquerschnitt
Zur Verdrahtung können Litzendraht mit Aderendhülsen oder Volldraht mit
Leitungsquerschnitt von 0,75 bis 2,5 mm² (20–14 AWG) verwendet werden.
Für perfekte Funktion der Steckklemme Leitungen 8 mm abisolieren.
Nur einen Draht pro Anschlussklemme verwenden.
Drahtvorbereitung:
0,75 – 2,5 mm² (AWG 20–14)
8 mm
4.6 Platzierung
Die Reichweite des Funksignals hängt von der Umgebung ab, z.B.
Leuchte, Gebäudekonstruktion, Möbel oder Menschen, und muss in
der Installation geprüft und abgenommen werden.
Um eine gute Funkverbindung zu gewährleisten, darf der
basicDIM Wireless Sensor nicht komplett mit Metall verdeckt
werden!
4.7 Installationshinweis
Max. Drehmoment für die Befestigungsschrauben: 0,4 Nm / M3.
Wenn Sie das RS-Gehäuse verwenden, drücken Sie die Haltefedern
des Sensors zurück und stecken den Sensor in das RS-Gehäuse.
Drehen Sie ihn im Uhrzeigersinn, bis er hörbar einrastet.
Um ihn zu demontieren, schieben Sie einen Flachkopfschrauben-
dreher (Größe 1) in die Bohrung an der Seite des RS-Gehäuses, um
die Feder zu entriegeln und drehen Sie ihn gegen den Uhrzeiger-
sinn. Anschließend können Sie den Sensor aus dem RS-Gehäuse
entfernen.
ACHTUNG: Die Haltefedern können zurück springen, wenn der
Sensor entfernt wird, dadurch kann es zu Verletzungen kommen.
Deshalb Vorsicht beim Hantieren mit dem Sensor!
• Vor der Installation muss die Stromversorgung ausgeschaltet sein.
• Eine direkte Anstrahlung der Lichtquelle auf den Sensor inklusive Gehäuse
vermeiden.
• Heizlüfter, Ventilatoren, Druck- und Kopiergeräte, welche sich im
Erfassungsbereich befinden, können Anwesenheitsfehlerkennungen
auslösen.
• Zur Vermeidung von Lichteinstrahlung durch die Lampen (Verfälschung
der Messergebnisse) sollte der Sensor so installiert werden, dass von der
Lampe kein Licht direkt in den Sensor eingestrahlt wird.
• Achten Sie darauf, dass der basicDIM Wireless Sensor nicht von Metall
umschlossen ist. Dies kann die Funkreichweite des Sensors signifikant
verschlechtern.
• Abweichungen von der optimalen Raumhöhe verändern die Charakteristik
des Anwesenheits- und Lichtsensors. Bei höherer Montage reduziert sich
die Empfindlichkeit, bei tieferer Montage die Reichweite.
• Bei Verwendung der mitgelieferten hinteren Abdeckung des Sensors ist
auf die korrekte Montage zu achten. Sie muss so montiert werden, dass
sich der Kabelausschnitt auf der gegenüberliegenden Seite der Anschluss-
klemme befindet.
5
