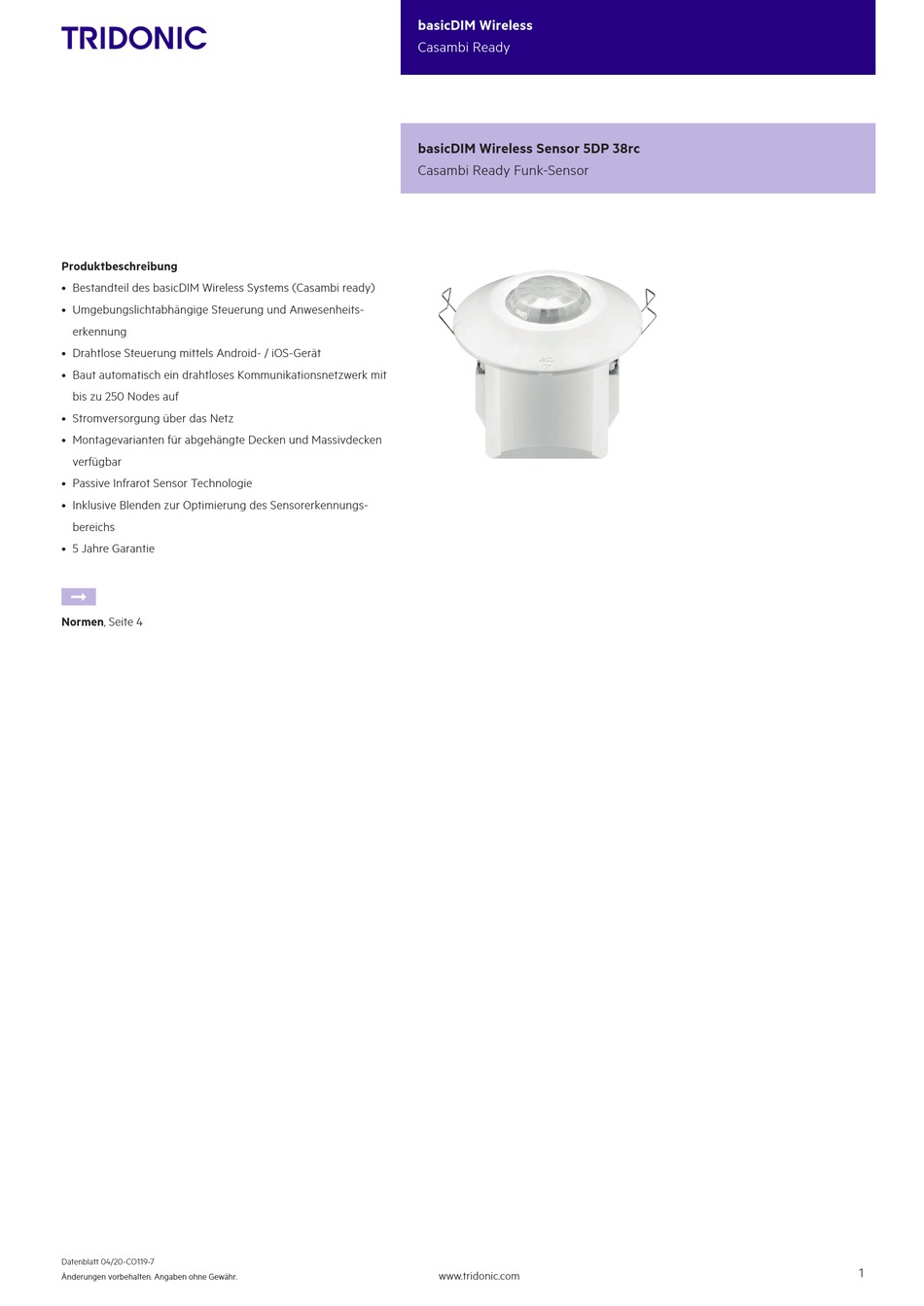

Produktbeschreibung
• Bestandteil des basicDIM Wireless Systems (Casambi ready)
• Umgebungslichtabhängige Steuerung und Anwesenheits-
erkennung
• Drahtlose Steuerung mittels Android- / iOS-Gerät
• Baut automatisch ein drahtloses Kommunikationsnetzwerk mit
bis zu 250 Nodes auf
• Stromversorgung über das Netz
• Montagevarianten für abgehängte Decken und Massivdecken
verfügbar
• Passive Infrarot Sensor Technologie
• Inklusive Blenden zur Optimierung des Sensorerkennungs-
bereichs
• 5 Jahre Garantie
È
Normen, Seite 4
Datenblatt 04/20-CO119-7
Änderungen vorbehalten. Angaben ohne Gewähr.
basicDIM Wireless
Casambi Ready
basicDIM Wireless Sensor 5DP 38rc
Casambi Ready Funk-Sensor
www.tridonic.com
1
Werbung
Verwandte Anleitungen für Tridonic basicDIM 5DP 38rc
Inhaltszusammenfassung für Tridonic basicDIM 5DP 38rc
- Seite 1 • Stromversorgung über das Netz • Montagevarianten für abgehängte Decken und Massivdecken verfügbar • Passive Infrarot Sensor Technologie • Inklusive Blenden zur Optimierung des Sensorerkennungs- bereichs • 5 Jahre Garantie È Normen, Seite 4 Datenblatt 04/20-CO119-7 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.
- Seite 2 Bestelldaten Schutzart IP20 Artikel- Abmessungen Verpackung Gewicht nummer L x B x H Karton pro Stk. basicDIM Wireless Sensor 5DP 38rc 28002801 85,0 x 85,0 x 73,3 mm 24 Stk. 0,090 kg Datenblatt 04/20-CO119-7 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.
-
Seite 3: Produktbeschreibung
• Die Freigabe des Sensors aus dem Gehäuse kann einfach mit einem Schraubendreher oder Stift erfolgen (17,3) 77,2 82,3 Bestelldaten Artikelnummer Verpackung Karton Gewicht pro Stk. Sensor housing bDW rs 28002802 18 Stk. 0,055 kg Datenblatt 04/20-CO119-7 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr. - Seite 4 Die Einstellungen und Modi können mit der 4remote BT-App konfiguriert werden, die im App Store und Google Play Store verfügbar ist. Vorgenommene Konfigurationen werden automatisch im Tridonic Cloud Service gespeichert. Somit stehen dieselben Einstellungen für alle Geräte in einem Netzwerk zur Verfügung.
-
Seite 5: Installation / Verdrahtung
• Bei Verwendung der mitgelieferten hinteren Abdeckung des Sensors ist auf die korrekte Montage zu achten. Sie muss so montiert werden, dass 220–240 V 50 / 60 Hz sich der Kabelausschnitt auf der gegenüberliegenden Seite der Anschluss- klemme befindet. Datenblatt 04/20-CO119-7 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr. - Seite 6 2,5 m 6,6 m 3,1 m 3,3 m 3,0 m 8,0 m 3,7 m 4,0 m 3,5 m 9,3 m 4,4 m 4,6 m 4,0 m 10,6 m 5,0 m 5,3 m Datenblatt 04/20-CO119-7 www.tridonic.com Änderungen vorbehalten. Angaben ohne Gewähr.
- Seite 7 Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken der α � ��° Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch die Zumtobel Group AG ist lizenziert. Tridonic GmbH & Co. KG ist eine Tochtergesellschaft der Zumtobel Group AG. Weitere technische Informationen auf www.tridonic.com → Technische Daten d �...
