SERVICEANLEITUNG
Wandgerät
DC/Inverter FREE MATCH N-Serie

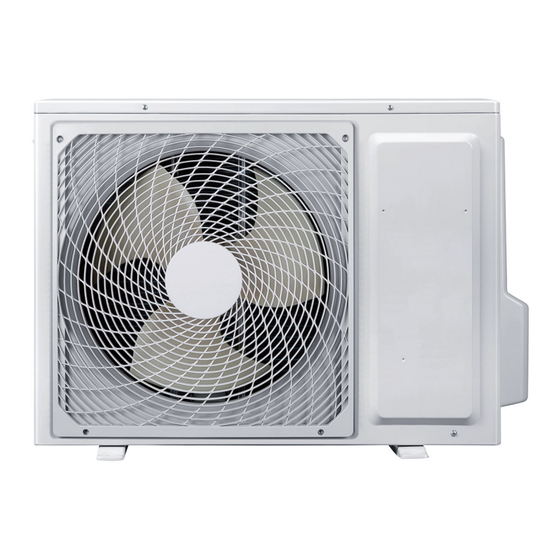

Modellnummer M2Z050-D1
Warnung
Diese Serviceanleitung ist nur für erfahrene Reparaturtechniker und nicht für die Öffentlichkeit bestimmt.
Sie enthält keine Warnungs- oder Vorsichtshinweise für Personen, die keine Techniker sind, mit Verweis auf mögliche Gefahren bei der
Wartung des Produktes. Elektrisch betriebene Produkte sollten nur von erfahrenen Fachleuten gewartet oder repariert werden. Jeder
Versuch, das Produkt oder die Produkte, auf die sich diese Serviceanleitung bezieht, durch Dritte zu warten oder zu reparieren, kann zu
schweren Verletzungen oder zum Tod führen.
Version: V1
Datum: 2019-02-08
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Heiko M2Z050-D1
Inhaltszusammenfassung für Heiko M2Z050-D1
- Seite 1 SERVICEANLEITUNG Wandgerät DC/Inverter FREE MATCH N-Serie Modellnummer M2Z050-D1 Warnung Diese Serviceanleitung ist nur für erfahrene Reparaturtechniker und nicht für die Öffentlichkeit bestimmt. Sie enthält keine Warnungs- oder Vorsichtshinweise für Personen, die keine Techniker sind, mit Verweis auf mögliche Gefahren bei der Wartung des Produktes.
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt 1. Einleitung ..................1 2. Technische Daten ................7 3. Liste der Sensoren ................ 8 4. Rohrleitungsdiagrame ..............9 5. Betriebsbereich ................10 6. Schaltplan für Platine ..............11 7. Funktionen und Steuerung ............16 8. Maßzeichnungen ................. 31 9. -
Seite 3: Einleitung
Einleitung 1. Einleitung Modelname Bezieht sich auf T1; 220~240V 50HZ/1ph DC Inverter Wärmepumpe und R32 Kältemittel Versionsnummer Europa Plattform für Außengeräte: F (F-Plattform) Nennkühlleistung (18000BTU/h) Typ des Außengerätes: U (normaler Typ) Maximum-Kombinationsnummer Raumklimagerät... -
Seite 4: Vorsichtsmaßnahmen
Einleitung 1.2 Vorsichtsmaßnahmen Lesen Sie vor der Durchführung von Reparaturarbeiten unbedingt die folgenden Sicherheitshinweise. Die folgenden Sicherheitshinweise sind als „Warnung” oder „Vorsicht” kategorisiert. „Warnung” - sind besonders wichtig, da sie bei Nichtbeachtung zu Tod oder schweren Verletzungen führen können. „Vorsicht” - Nichtbeachtung kann auch unter Umständen zu schweren Verletzungen führen. Beachten Sie daher unbedingt alle nachfolgend aufgeführten Sicherheitshinweise. -
Seite 5: Vorsichtsmaßnahmen In Bezug Auf Geräte Nach Der Reparatur
Einleitung Warnung Reparieren Sie die elektrischen Komponenten nicht mit nassen Händen. Arbeiten am Gerät mit nassen Händen kann zu einem elektrischen Schlag führen. Reinigen Sie das Klimagerät nicht mit Wasser. Waschen des Geräts mit Wasser kann einen elektrischen Schlag verursachen. Achten Sie bei der Reparatur des Gerätes an einem feuchten oder nassen Ort auf die Erdung, um einen elektrischen Schlag zu verhindern. - Seite 6 Einleitung Warnung Achten Sie bei der Durchführung von elektrischen Arbeiten auf die Verwendung eines separaten Stromkreises für das Gerät und beachten Sie die technischen Normen für elektrische Geräte, die lokalen Verkabelungsvorschriften und die Installationsanleitung. Eine unzureichende Stromkreiskapazität und unsachgemäße Durchführung von elektrischen Arbeiten kann einen elektrischen Schlag oder Brand verursachen.
-
Seite 7: Inspektion Nach Der Reparatur
Einleitung Vorsicht Die Installation eines Fehlerstromschutzschalters ist in einigen Fällen je nach den Bedingungen im Aufstellort erforderlich, um Stromschläge zu verhindern. Installieren Sie das Gerät nicht an einem Ort, an dem die Möglichkeit besteht, dass brennbares Gas austritt. Wenn brennbares Gas austritt und sich um das Gerät ansammelt, kann es zu einem Brand führen. -
Seite 8: Verwendung Von Symbolen
Einleitung Vorsicht Überprüfen Sie, ob die Teile und Leitungen richtig montiert und angeschlossen sind und ob die Verbindungen an den gelöteten oder gecrimpten Anschlüssen sicher sind. Unsachgemäße Installation und Anschließen kann zu übermäßiger Hitzeentwicklung, Brand oder einem elektrischen Schlag führen. Wenn die Installationsunterlage oder der Installationsrahmen korrodiert sind, ersetzen Sie sie. -
Seite 9: Technische Daten
Technische Daten 2. Technische Daten NOMINALVERTEILUNG – SYSTEMSPANNUNG Phase Frequenz Spannung NENNLEISTUNG 12+12 Kühlen Heizen Nennleistung BTU/h 17064 19450 Stromverbrauch 2400 2450 SEER/SCOP Jährlicher Stromverbrauch 1821 Feuchtigkeitsentfernung m³/h 12 Einzeln:1,6×10 TECHNISCHE DATEN Abmessungen H*B*T 688×810×288 Verpackungs- H*B*T 760×949×406 abmessungen Gewicht Bruttogewicht 46,4 Schalldruckpegel... -
Seite 10: Liste Der Sensoren
Liste der Sensoren TECHNISCHE DATEN Kältemitteltyp Kältemittelfüllmenge Maximaler zulässiger Abstand zwischen 30 (Doppel) Kältemittelkreislauf dem Innengerät und Außengerät 20 (Einzel) Maximaler zulässiger Niveauunterschied Kältemittel- Kontrolle Flüssig 06,35 Rohrverbindungen 09,52 (Außendurchmesser) Drainage Art der Wärmedämmung Sowohl Flüssigkeits- als auch Gasleitungen 30 (Doppel) 20 Max. -
Seite 11: Rohrleitungsdiagrame
Rohrleitungsdiagrame 4. Rohrleitungsdiagrame Kühlmodus Umkehrventil Gasabsperrventil Kompressor Rückschlagventil Propeller- Ventilator Kühlmodus Querstromventilator Außenventilator- Luftauslass Motor Luftauslass Flüssigkeitsabsperrventil Innenventilator- Kapillarrohr Motor Heizmodus Umkehrventil Gasabsperrventil Kompressor Rückschlagventil Propeller- Ventilator Heizmodus Querstromventilator Außenventilator- Luftauslass Motor Luftauslass Flüssigkeitsabsperrventil Innenventilator- Kapillarrohr Motor Raumklimagerät... -
Seite 12: Betriebsbereich
Betriebsbereich 5. Betriebsbereich Teilennamen - Kühlen nach unten Innentemp. (°CWB) Heizen Innentemp. (°CWB) Bemerkungen: Die Diagramme basieren auf den folgenden Bedingungen: Äquivalente Rohrleitungslänge Niveauunterschied Luftvolumenstrom hoch Raumklimagerät... -
Seite 13: Schaltplan Für Platine
Schaltplan für Platine 6. Schaltplan für Platine Steckverbindungen PCB (1) PCB-Steuerung PCB- Serie Verbinden mit Ladung Steckverbindung Steckverbindung für Strom N und L Steckverbindung für Erdung Steckverbindung für CN2, CN1 auf der Modul-PCB CN10 CN11 Steckverbindung für Vier-Wege-Ventil-Spule CN15 Steckverbindung für das elektrische Expansionsventil CN16 CN17 CN18... - Seite 14 Schaltplan für Platine PCB (2) Modul-PCB PCB- Serie Verbinden mit Ladung Steckverbindung P (CN8) Steckverbindung für CN27, CN25 auf der Kontrolle-PCB N (CN9) LO (CN4) Steckverbindung für Reaktor LI (CN3) AC_L(CN1) Steckverbindung für CN10, CN9 auf der Kontrolle-PCB AC_N(CN2) CN5(U) CN6(V) Steckverbindung für den Kompressor CN7(W)
- Seite 15 Schaltplan für Platine PCB (1) CN23 CN24 CN25 CN28 CN10 CN36 CN11 CN15 CN16 CN47 CN17 CN18 CN19 CN20 CN21 CN22 Raumklimagerät...
- Seite 16 Schaltplan für Platine PCB (2) CN10 CN11 Raumklimagerät...
-
Seite 17: Schaltplan Des Aussengerätes
Schaltplan für Platine SCHALTPLAN DES AUSSENGERÄTES KOMPRESSOR PCB- MODUL COM HAUPTPLATINE MODUL STROMVERSORGUNG MODUL-PCB VENTIL B VENTIL A PFC REAKTOR AUFTAUTEMPERA- TURSENSOR DC-VENTILATOR- ELEKTRISCHES EXPANSIONSVENTIL MOTOR ABGABETEMPERATURSENSOR DES KOMPRESSORS WARNUNG GR: grau Anmerkungen: VORSICHT BR: braun 1. Die gestrichelten Teile sind optional. BERÜHREN SIE DEN KONDENSATOR NICHT, AUCH WENN DIE STECKER B: schwarz 2. -
Seite 18: Funktionen Und Steuerung
Funktionen und Steuerung 7. Funktionen und Steuerung Kontrollsystem des Außengerätes 7.1.1 Die Betriebsfrequenz und Kontrolle des Außengerätes 7.1.1.1 Die Kontrolle der Betriebsfrequenz des Kompressors. Der Bereich der Betriebsfrequenz des Kompressors: Modus Minimale Betriebsfrequenz Maximale Betriebsfrequenz Heizen 20Hz 116Hz Kühlung 20 Hz 80Hz 7.1.1.2 Inbetriebnahme des Kompressors... - Seite 19 Funktionen und Steuerung Seriennummer Temperaturbereich Frequenzbegrenzung Wh_c<-12 Max_hz8 118HZ Wh_c<-8 Max_hz7 118HZ Wh_c<-2 Max_hz4 118HZ Wh_c<5 Max_hz5 118HZ Wh_c<12 Max_hz1 90HZ Wh_c<18 Max_hz2 56HZ Wh_c≥18 Max_hz6 44HZ Anmerkungen: Oben sind die maximalen Frequenzbegrenzungen des gesamten Gerätes angegeben, die von der Umgebung beeinflusst werden. Sie haben keinen Einfluss auf die Leistungsfähigkeit des Innengerätes.
-
Seite 20: Vierwege-Ventil-Steuerung
Funktionen und Steuerung Wenn das Außengerät abgeschaltet wird, wird das Ventil für 2 Minuten vollständig geöffnet. Anschließend wird mit der Initialisierung begonnen. Der Arbeitsbereich des Kühlungsventils 90 ----- 480 Schritte Der Arbeitsbereich des Heizungsventils 90 ----- 480 Schritte Die Ventile werden nach dem Grad der Superheizung eingestellt —SHa, ΔSHa. 7.1.2 Vierwege-Ventil-Steuerung Einzelheiten zur Vierwege-Ventil-Steuerung beim Abtauen finden Sie im Abschnitt zum Thema... -
Seite 21: Verhinderung Des Überstroms Im Kompressor
Funktionen und Steuerung Der Kompressor stoppt Fgh_t1 2 Fgh_t1 Fgh_t2 Schnelles Verringern der Frequenz Fgh_t2 2 Langsames Verringern der Frequenz Fgh_t3 Fgh_t3 2 Q Erhöhung der Frequenz gesperrt Fgh_t4 Fgh_t4 2 Fgh_t5 R Langsames Erhöhen Fgh_t5 2 Normal N: Verringern mit einer Geschwindigkeit von 1HZ/1 Sekunde P: Verringern mit einer Geschwindigkeit von 1Hz/10 Sekunden Q: Fortfahren, um den letzten angegebenen Zyklus aufrechtzuerhalten R: Erhöhen mit der Geschwindigkeit von 1Hz/10 Sekunden... -
Seite 22: Kontrolle Des Ventilators Des Außengerätes (Austauschventilator)
Funktionen und Steuerung Die Berechnung der tatsächlichen Ausgangsfrequenz: wenn der gesunde Luftstrom nicht eingestellt wurde: F =F-ED-* X P X K Wenn der gesunde Luftstrom eingestellt ist: F =F-ED-* X P X K (Luftstrom-Geschwindigkeit) X K (gesunder Luftstrom) Beim Kühlen muss F — MIN — d < F<F — MAX — d erfüllt werden Beim Heizen, muss F —... - Seite 23 Funktionen und Steuerung 7.1.5.1 Frostschutz des Wärmetauschers des Innengerätes Beim Kühlen/ Heizen soll Einfrieren verhindern werden. Tpg_indoor ist der höchste Wert des aktiven Innengeräts (wenn es gestartet wurde und arbeitet). 11 //ice_temp_3+5 ce_temp_3+3 Langsames Erhöhen 8 //ice_temp_3+2 Erhaltung der Frequenz ice_temp_3 ice_temp_2 Langsames Verringern...
- Seite 24 Funktionen und Steuerung b) Fehlfunktionen der Geräte siehe Anhang 1 Wenn es zu einer Fehlfunktion der Geräten kommt, hat es keinen Einfluss auf den Betrieb der gesamten Anlage, kann aber durch die Störungsleuchte angezeigt werden. Die Frequenz des Blinkens ist 0,5 Hz und die Anzahl der Male ist in der Fehlfunktionstabelle der Innengeräte angegeben.
- Seite 25 Funktionen und Steuerung Wert des Thermistors Außengerät Umgebungssensor, Auftausensor, Rohrsensor R25°C=10KΩ ±3% B25°C/50°C=3700K ±3% Temp.(°C) Max.(KΩ) Normal (KΩ) Min.(KΩ) Toleranz (°C) 165,2170 147,9497 132,3678 -1,94 1,75 155,5754 139,5600 125,0806 -1,93 1,74 146,5609 131,7022 118,2434 -1,91 1,73 138,1285 124,3392 111,8256 -1,89 1,71 130,2371 117,4366...
- Seite 26 Funktionen und Steuerung 23,0284 21,8398 20,6939 -1,18 1,14 21,9714 20,8659 19,7982 -1,15 1,12 20,9688 19,9409 18,9463 -1,13 1,09 20,0176 19,0621 18,1358 -1,11 1,07 19,1149 18,2270 17,3646 -1,08 1,05 18,2580 17,4331 16,6305 -1,06 1,03 17,4442 16,6782 15,9315 -1,03 1,01 16,6711 15,9601 15,2657 -1,01 0,99...
- Seite 27 Funktionen und Steuerung 3,9206 3,6943 3,4780 -1,74 1,66 3,7878 3,5654 3,3531 -1,78 1,70 3,6601 3,4416 3,2332 -1,82 1,74 3,5374 3,3227 3,1183 -1,87 1,78 3,4195 3,2085 3,0079 -1,91 1,82 3,3060 3,0989 2,9021 -1,95 1,85 3,1969 2,9935 2,8005 -2,00 1,89 3,0919 2,8922 2,7029 -2,04 1,93...
- Seite 28 Funktionen und Steuerung 1,0030 0,9061 0,8179 -3,85 3,51 0,9756 0,8806 0,7941 -3,90 3,55 0,9490 0,8558 0,7711 -3,96 3,60 0,9232 0,8319 0,7489 -4,01 3,64 0,8983 0,8088 0,7275 -4,07 3,69 0,8741 0,7863 0,7067 -4,12 3,74 0,8507 0,7646 0,6867 -4,18 3,78 0,8281 0,7436 0,6672 -4,23 3,83...
- Seite 29 Funktionen und Steuerung Abgabesensor R80°C=50KΩ 3% B25/80°C=4450K±3% Temp.((°C)) Max.(KΩ) Normal (KΩ) Min.(KΩ) Toleranz (°C) 14646,0505 12061,7438 9924,4999 -2,96 2,45 13654,1707 11267,8730 9290,2526 -2,95 2,44 12735,8378 10531,3695 8700,6388 -2,93 2,44 11885,1336 9847,7240 8152,2338 -2,92 2,43 11096,6531 9212,8101 7641,8972 -2,91 2,42 10365,4565 8622,8491 7166,7474 -2,90...
- Seite 30 Funktionen und Steuerung 1305,9472 1153,9626 1018,7481 -2,38 2,12 1236,4792 1094,3200 967,6334 -2,36 2,11 1171,0715 1038,0743 919,3533 -2,35 2,09 1109,4661 985,0146 873,7359 -2,33 2,08 1051,4226 934,9440 830,6210 -2,31 2,07 996,7169 887,6792 789,8583 -2,29 2,06 945,1404 843,0486 751,3077 -2,27 2,04 896,4981 800,8922 714,8380 -2,26 2,03...
- Seite 31 Funktionen und Steuerung 153,3914 144,2641 135,5577 -1,49 1,42 146,9136 138,3454 130,1598 -1,47 1,40 140,7403 132,6980 125,0027 -1,44 1,38 134,8559 127,3081 120,0746 -1,42 1,36 129,2457 122,1630 115,3645 -1,40 1,34 123,8956 117,2504 110,8618 -1,37 1,32 118,7926 112,5589 106,5564 -1,35 1,30 113,9241 108,0776 102,4388 -1,32 1,28...
- Seite 32 Funktionen und Steuerung 28,8337 27,4961 26,1970 -1,45 1,41 27,9078 26,5864 25,3048 -1,49 1,44 27,0160 25,7110 24,4470 -1,53 1,48 26,1569 24,8685 23,6222 -1,57 1,52 25,3290 24,0574 22,8291 -1,61 1,55 24,5311 23,2765 22,0662 -1,65 1,59 23,7620 22,5245 21,3323 -1,69 1,63 23,0205 21,8002 20,6261 -1,73 1,66...
-
Seite 33: Maßzeichnungen
Maßzeichnungen 8. Maßzeichnungen 2-Weg-Ventil 3-Weg-Ventil 18000-2 Modello Dimensioni impronta a terra 113,5 113,5 319,5 9. Schwerpunkt Außengerät Raumklimagerät... -
Seite 34: Servicediagnose
Servicediagnose 10. Servicediagnose 10.1 Vorsicht bei der Diagnose Die Betriebsleuchte blinkt, wenn einer der folgenden Fehler erkannt wird. 1. Wenn eine Schutzeinrichtung des Innen- oder Außengerätes aktiviert ist oder wenn der Thermistor ausfällt und der Betrieb der Anlage unterbrochen wird. 2. -
Seite 35: Problemsymptome Und Abhilfemaßnahmen
Servicediagnose 10.3 Problemsymptome und Abhilfemaßnahmen Symptom Komponente prüfen Details der Abhilfemaßnahme Überprüfen Sie die Stellen Sie sicher, dass Nennspannung vorhanden ist. Stromversorgung. Keines der Geräte funktioniert Überprüfen Sie die PCB des Stellen Sie sicher, dass die PCB des Innengerätes nicht Innengerätes beschädigt ist. -
Seite 36: Fehlercodes Und Beschreibung Der Innensystemanzeige
Servicediagnose 10.4 Fehlercodes und Beschreibung der Innensystemanzeige Fehlercode Anzeige des Innensystems Außen- Referenz - system TNur für 498 und 498A Fehlerbeschreibung Seite (LED 1 Andere Anzeige blinkt Anzeige (rot/ grün Zeitlauf mal) ☐ Ein ✹ Blinkt Aus.) Kommunikationsfehler Innen zwischen Innen- und Seite 42 ✹... -
Seite 37: Anomalie Des Thermistors Oder Damit Verbundene Anomalie
Servicediagnose 10.4.1 Anomalie des Thermistors oder damit verbundene Anomalie Anzeige des E1: Fehler des Raumtemperatursensors Innengerätes E2: Fehler des Wärmetauscher-Sensors Anzeige des LED1 blinkt 10 mal: Fehler des Auftautemperatursensors Außengerätes LED1 blinkt 11 mal: Fehler des Ansaugtemperatursensors LED1 blinkt 12 mal: Fehler des Umgebungstemperatursensors LED1 blinkt 13 mal: Fehler des Abgabetemperatursensors Verfahren zur Be- Die von den Thermistoren erfassten Temperaturen werden zur Erkennung von Thermistorfehlern... - Seite 38 Servicediagnose 10.4.2 EEPROM anormal Anzeige des E4: Fehler von EEPROM des Innensystems Innengerätes F12: Fehler von EEPROM des Außensystems; Außensystem-LED1 blinkt 1 mal Anzeige des Innengerätes Verfahren zur Be- Die vom EEPROM erfassten Daten werden zur Bestimmung der MCU verwendet dingungen für Fehl- funktionserkennung Bedingungen für...
-
Seite 39: Außen Dc-Ventilatormotorfehler
Servicediagnose 10.4.3 Außen DC-Ventilatormotorfehler Anzeige des Innengerätes Verfahren zur Fehl- Die Funktion des DC-Ventilatormotors wird durch das Überprüfen vom Ventilatorbetrieb beurteilt funktionserkennung Bedingungen für Wenn das erfasste Rotationsrückmeldesignal innerhalb von 2 Minuten nicht empfangen wird Fehlfunktionserken- nung Mögliche Ursachen ■ DC-Ventilatormotor-Schutz wegen des Fehlers vom DC-Ventilatormotor ■... - Seite 40 Servicediagnose 10.4.3 Fehler des Innenventilator-Motors Anzeige des Innengerätes Verfahren zur Be- Die vom Hall IC während des Betriebs des Ventilatormotors erfasste Drehzahl wird verwendet, um dingungen für Fehl- einen anormalen Betrieb des Ventilatormotor zu bestimmen. funktionserkennung Bedingungen für Wenn das erfasste Rotationsrückmeldesignal innerhalb von 2 Minuten nicht empfangen wird Fehlfunktionserken- nung Mögliche Ursachen...
- Seite 41 Servicediagnose 10.4.4 Außen DC-Ventilatormotorfehler Anzeige des LED1 blinkt 9 mal Außengerätes Verfahren zur Be- Die Funktion des DC-Ventilatormotors wird durch das Überprüfen vom Ventilatorbetrieb beurteilt dingungen für Fehl- funktionserkennung Bedingungen für Wenn die Daten des EEPROM fehlerhaft sind oder das EEPROM beschädigt ist Fehlfunktionserken- nung Mögliche Ursachen...
- Seite 42 Servicediagnose 10.4.5 IPM-Schutz Anzeige des LED1 blinkt 2 mal Außengerätes Verfahren zur Be- Der IPM-Schutz wird durch Überprüfung des Kompressorsbetriebs erkannt dingungen für Fehl- funktionserkennung Bedingungen für Das System startet einem IPM-Schutz gegen Überstrom Fehlfunktionserken- Ein Fehler des Kompressors verursacht die Aktivierung des IPM-Schutzes Schaltkreiskomponente des IPM ist fehlerhaft, was den IPM-Schutz aktiviert nung ...
- Seite 43 Servicediagnose 10.4.6 Überstrom am Kompressor. Anzeige des LED1 blinkt 3 oder 24 oder 25 mal Außengerätes Verfahren zur Be- Der Strom im Kompressor ist zu stark dingungen für Fehl- funktionserkennung Bedingungen für Wenn das IPM-Modul oder Fehlfunktionserken- der Kompressor beschädigt ist, nung ist die Stromversorgungsspannung zu hoch oder zu niedrig.
-
Seite 44: Kommunikationsfehler Zwischen Ipm Und Pcb Des Außensystems
Servicediagnose 10.4.7 Kommunikationsfehler zwischen IPM und PCB des Außensystems Anzeige des LED1 blinkt 4 mal Außengerätes Verfahren zur Be- Kommunikation wird durch die Überprüfung des IPM-Moduls und der PCB des Außensystems beurteilt. dingungen für Fehl- funktionserkennung Bedingungen für Die PCB des Außensystems ist beschädigt, was zum Kommunikationsfehler führt ... - Seite 45 Servicediagnose 10.4.8 Über- oder Unterspannung der Stromversorgung. Anzeige des LED1 blinkt 6 mal Überspannung der Stromversorgung Außengerätes Verfahren zur Be- Ein ungewöhnlicher Spannungsanstieg oder -abfall wird durch Überprüfen der angegebenen dingungen für Fehl- Spannungserkennung-Schaltung festgestellt. funktionserkennung Bedingungen für Ein Spannungssignal wird von der Spannungserkennung-Schaltung an den Mikrocomputer Fehlfunktionserken- weitergeleitet.
-
Seite 46: Überhitzungsschutz Für Die Abgabetemperatur
Servicediagnose 10.4.9 Überhitzungsschutz für die Abgabetemperatur Anzeige des LED1 blinkt 8 mal Außengerätes Verfahren zur Be- Die Abgabetemperatur wird mit Abgaberohr-Thermistor überprüft dingungen für Fehl- funktionserkennung Bedingungen für Wenn die die Abgabetemperatur des Kompressor über 110°C beträgt Fehlfunktionserken- nung Mögliche Ursachen Elektronisches Expansionsventil fehlerhaft ... -
Seite 47: Kommunikationsfehler Zwischen Innengerät Und Außengerät
Servicediagnose 10.4.10 Kommunikationsfehler zwischen Innengerät und Außengerät Anzeige des Innengerätes Anzeige des LED1 blinkt 15 mal Außengerätes Verfahren zur Be- Kommunikation wird durch die Überprüfung der PCB des Innengerätes und der PCB des Außengerätes dingungen für Fehl- beurteilt. funktionserkennung Die PCB des Außengerätes ist beschädigt, was zum Kommunikationsfehler führt. Bedingungen für ... - Seite 48 Servicediagnose Wenn die Spannung konstant 0 V bis 5 V Die PCB des Innengerätes beträgt, oder die Spannung zwischen ist beschädigt und muss Kommunikationsleitung (rot) und N (weiß) nicht ausgetauscht werden. nahe 18 V beträgt, wenn nur das Innengerät ist geladen Nein Prüfen Sie mit Überprüfen Sie das...
- Seite 49 Servicediagnose 10.4.11 Verlust der Synchronisationserkennung Die Erkennung des Seitenstroms des Inverters ist anormal. Anzeige des LED1 blinkt 18 mal Außengerätes LED1 blinkt 19 mal Verfahren zur Be- Die Position des Kompressorrotors kann nicht erkannt werden dingungen für Fehl- funktionserkennung Bedingungen für Wenn die Verkabelung des Kompressors falsch oder die Verbindung schlecht ist, oder wenn der Fehlfunktionserken- Kompressor beschädigt ist...
-
Seite 50: Hohe Betriebsintensität-Schutz
Servicediagnose 10.4.12 Hohe Betriebsintensität-Schutz Anzeige des LED1 blinkt 21 mal Außengerätes Verfahren zur Be- Hohe Betriebsintensität-Schutz wird im Heizmodus aktiviert wenn der Thermistor des Wäremtauschers dingungen für Fehl- eine übermäßige Temperatur erkennt. funktionserkennung Bedingungen für Wird aktiviert wenn der Thermistor des Wäremtauschers eine Temperatur über 65°C zweimal innerhalb Fehlfunktionserken- von 30 Minuten erkennt. -
Seite 51: Leistungskurven
Leistungskurven Leistungskurven 11.1 Kurven der Kühlleistung-Temperatur (12+12) Leistungskurven Kühlen-Temeratur- Tabelle Innentemp. Außentemp.(Feuchtigkeit 46 % ) DB/WB 18°C 20°C 25°C 32°C 35°C 40°C 43°C 46°C 18/12°C 3121 3089 4142 3710 4339 4232 3911 2750 18/14°C 3187 3154 4228 3797 4607 4339 4018 2829 20/15°C... -
Seite 52: Kurven Der Kühlleistung-Temperatur
Leistungskurven 11.2 Kurven der Kühlleistung-Temperatur (12+12) Leistungskurven Kurven: Kühlleistung und Temperatur des Innen/ Außengerätes Außentemp. Innentemp. (Feuchtigkeit 46% ) DB/WB 15°C 20°C 25°C -15°C 3704 2736 2640 -5°C 5692 5187 4801 5°C 7407 6693 6241 7/6°C 6570 6120 5550 15°C 5017 4860 4051... -
Seite 53: Kurven Des Stromverbrauchs Und Der Temperaturen Beim Kühlen
Leistungskurven 11.3 Kurven des Stromverbrauchs und der Temperaturen beim Kühlen (12+12) Leistungskurven Stromverbrauch und Temperatur- Tabelle Innentemp. Außentemp. (Feuchtigkeit 46 % ) DB/WB 18°C 20°C 25°C 32°C 35°C 40°C 43°C 46°C 18/12°C 1494 1594 1502 18/14°C 1519 1627 1668 20/15°C 1544 1652 1710... -
Seite 54: Kurven Des Stromverbrauchs Und Der Temperaturen Beim Heizen
Leistungskurven 11.4 Kurven des Stromverbrauchs und der Temperaturen beim Heizen (12+12) Leistungskurven Stromverbrauch und Temperatur- Tabelle Außentemp. Innentemp. (Feuchtigkeit 46 % ) DB/WB 15°C 20°C 25°C -15°C 1388 1495 1633 -5°C 1665 1644 1986 5°C 1879 2135 2263 7/6°C 1514 1668 1821 15°C... - Seite 55 Leistungskurven 11.5 Abgabedruck beim Kühlen (12+12) Leistungskurven Abgabedruck beim Kühlen - Tabelle Außentemp. Innentemp. (Feuchtigkeit 46 % ) DB/WB 16°C 19°C 22°C 15°C 1562 1616 1670 25°C 2331 2355 2403 30°C 2331 2379 2403 35°C 3248 3314 3414 40°C 3281 3447 3447 45°C...
-
Seite 56: Kühlen - Einsaugdruck-Kurven
Leistungskurven 11.6 Kühlen - Einsaugdruck-Kurven (12+12) Leistungskurven Kühlen - Einsaugdruck- Tabelle Außentemp. Innentemp. (Feuchtigkeit 46% ) DB/WB 16°C 19°C 22°C 15°C 25°C 30°C 35°C 40°C 45°C EINSAUGDRUCK KÜHLEN Außentemp. Raumklimagerät... - Seite 57 Leistungskurven 11.7 Heizen: Abgabedruck-Kurven (12+12) Leistungskurven Abgabedruck Heizen- Tabelle Außentemp. Innentemp. (wilgotność 46%) DB/WB 15°C 20°C 25°C -15°C 3003 3133 3231 -10°C 3068 3166 3264 -5°C 3117 3198 3296 0°C 3166 3231 3329 5°C 3231 3264 3362 10°C 2957 3046 3090 15°C 2420...
-
Seite 58: Heizen - Einsaugdruck-Kurven
Leistungskurven 11.8 Heizen - Einsaugdruck-Kurven (12+12) Leistungskurven Abgabedruck Heizen- Tabelle Außentemp. Innentemp. (Feuchtigkeit 46 % ) DB/WB 15°C 20°C 25°C -15°C -10°C -5°C 0°C 5°C 10°C 15°C 20°C EINSAUGDRUCK HEIZEN 1000 Außentemp. Raumklimagerät... -
Seite 59: Schallpegel
Schallpegel Schallpegel Schallpegel 230 V, 50 Hz Schallleistung Modell Messstelle (Kühlen/Heizen) Kühlen/Heizen Mikrofonstelle AARIA MULTI 250 P Innen Innen Kühlen Heizen Außen Außen 1700 3400 6800 1700 3400 6800 NC-70 NC-70 NC-60 NC-60 NC-50 NC-50 NC-40 NC-40 NC-30 NC-30 NC-20 NC-20 Hörschwelle Hörschwelle... -
Seite 60: Schaltpläne
Schaltpläne 13. Schaltpläne 13.1 Verkabelungsdiagrame der Außengerät-Kontroll-PCB Zawór-B2 Zawór-A2 Raumklimagerät... - Seite 61 Schaltpläne Schaltpläne 13.1 Verkabelungsdiagrame der Außengerät Kontroll-PCB Raumklimagerät...
- Seite 62 Schaltpläne 13.2 Verkabelungsdiagrame Modul-PCB Raumklimagerät...
- Seite 63 Sincere Forever Raumklimagerät...
