Cabrinha COAX Installationsanleitung Seite 10

INSTRUCTIONS DE MONTAGE CO-AX
INVENTAIRE DES PIÈCES
2 - Footstraps Co-Ax
2 - Footpads Co-Ax
4 - vis M6 19 mm
4 - rondelles
Outil nécessaire:
Tournevis P3 – Footstraps et Poignée
NOTE: Cet accessoire Cabrinha
est conçu pour être utilisé avec les
planches Cabrinha. L'utilisation de cet
accessoire avec des produits d'autres
fabricants peut entraîner un serrage
trop important des vis et est donc exclu
de toute couverture garantie.
NOTE: N'utilisez pas d'outil élec-
trique pour monter votre planche.
Vous prendriez le risque d'abîmer le
filetage des inserts. Cela annulerait
votre garantie.

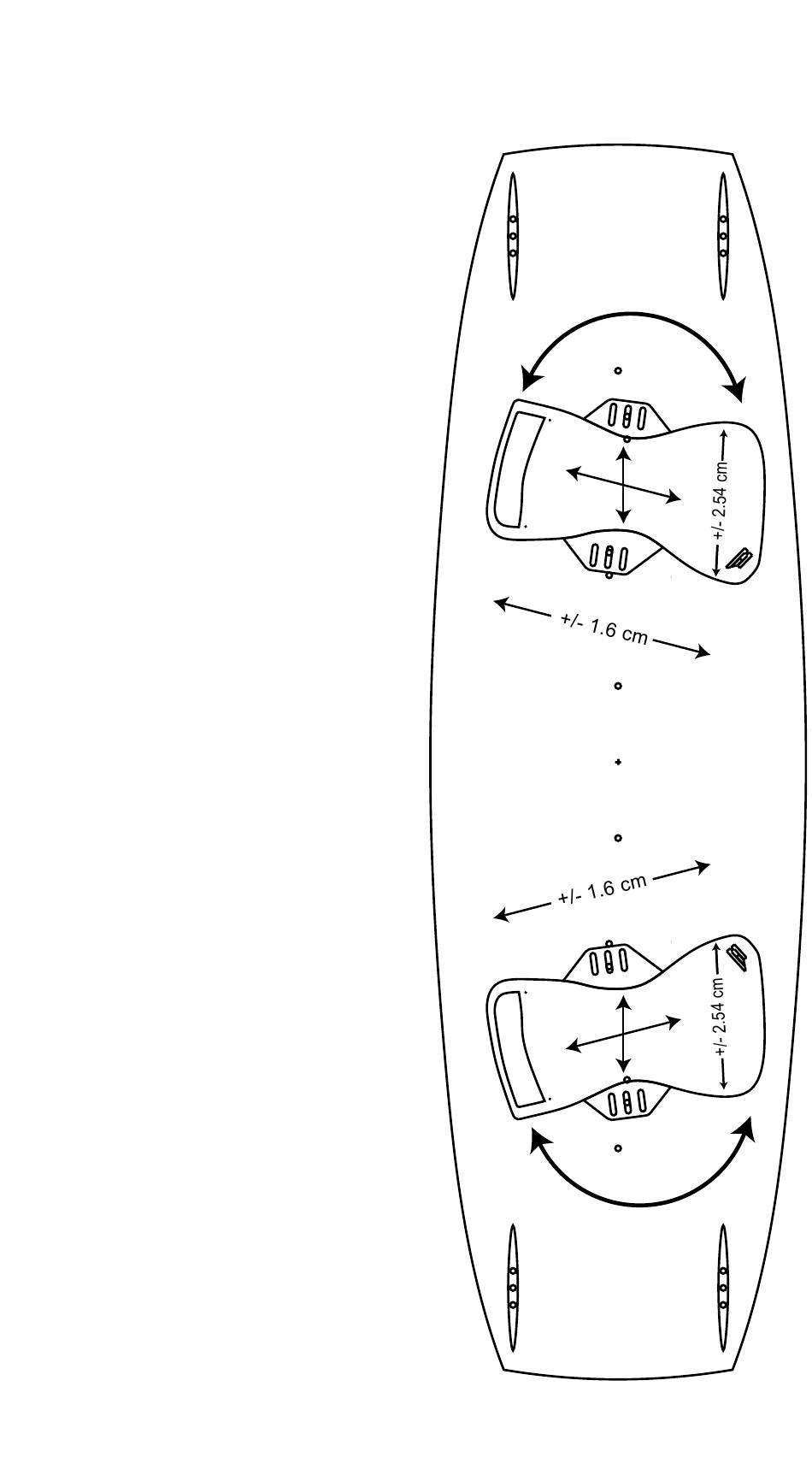

MONTER LES FOOTSTRAPS SUR
LA PLANCHE
1. Identifiez les plaques de footstrap
gauche et droite par l'emplacement
du logo C incrusté. Les logos C
doivent se trouver des côtés les plus
proches du centre de la planche.
2. Identifiez les footstraps gauche et
droit par la position du logo C. Les
logos C doivent se trouver des côtés
les plus proches des extrémités de
la planche.
3. Passez les vis fournies (M6 19 mm)
dans les rondelles, puis dans les
trous des footstraps.
4. Ouvrez l'extérieur du footstrap et
agrandissez le footstrap à sa taille
maximum.
