Etwa 30 Sekunden, nachdem der Switch angeschlossen wurde, beginnt ein Selbsttest (Power-On Self-Test, POST), der
bis zu fünf Minuten dauern kann.
Während des POST-Tests blinkt die SYST-LED-Anzeige (System) grün. Wenn der POST abgeschlossen wurde, leuchtet
die SYST-LED-Anzeige durchgängig grün. Die MAST-LED-Anzeige (Master) leuchtet grün, wenn der Switch als
Stack-Master agiert.
Warten Sie, bis der POST-Test abgeschlossen ist, bevor Sie mit dem nächsten Schritt fortfahren.
Wenn die SYST-LED-Anzeige nicht durchgängig grün oder gelb leuchtet, hat der Switch den POST-Test nicht
Hinweis
erfolgreich abgeschlossen. Wenden Sie sich an Ihren Cisco Vertreter oder Händler.

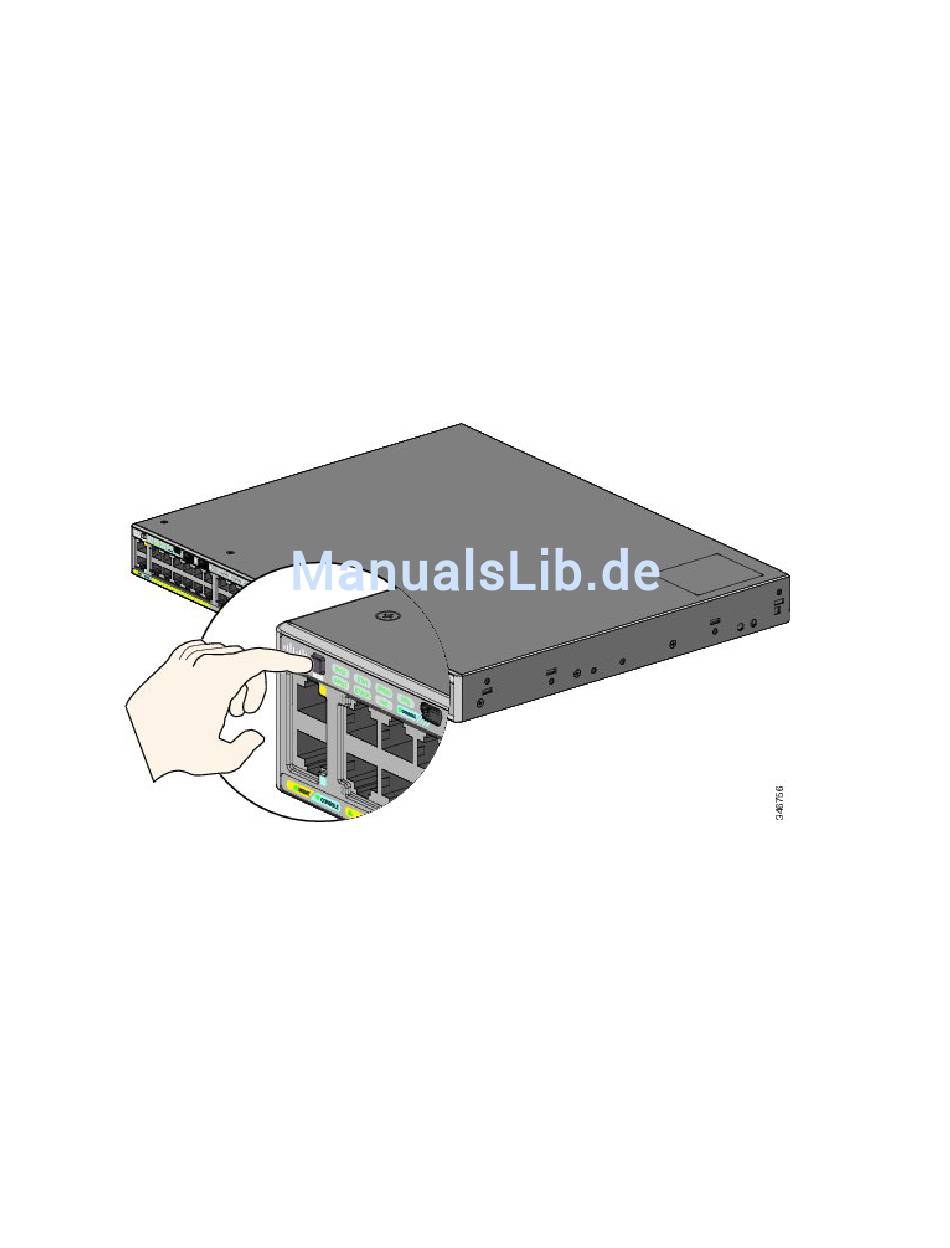

Schritt 5 Drücken Sie die Taste „Mode", wenn die SYST-, MAST- und STAT-LEDs grün leuchten. Halten Sie die Taste „Mode"
gedrückt, bis alle LEDs neben der Mode-Taste grün leuchten.
Hierzu müssen Sie die Taste länger als drei Sekunden gedrückt halten.
Der Switch befindet sich nun im Express Setup-Modus.
Falls die LEDs neben der Taste „Mode" (Modus) nach dem Drücken der Taste zu blinken beginnen, lassen
Hinweis
Sie die Taste wieder los. Blinkende LEDs weisen darauf hin, dass der Switch bereits konfiguriert ist und nicht
in den Express Setup-Modus wechseln kann. Weitere Informationen finden Sie unter
Switches, auf Seite
Schritt 6 Schließen Sie ein Ethernetkabel der Kategorie 5 oder 6 an einen Port an:
• Jeder beliebige 10/100/1000- oder 10/100/1000 PoE+-Ethernet-Port
• Der RJ-45-Ethernet-Management-Port
Verbinden Sie das andere Ende des Kabels mit dem Ethernet-Port an Ihrem PC.
Warten Sie, bis die Port-LEDs am Switch und am PC bzw. Laptop entweder grün leuchten oder grün blinken. Grüne LEDs
zeigen an, dass eine Verbindung hergestellt wurde.
22.
Zurücksetzen des
5
