Montage

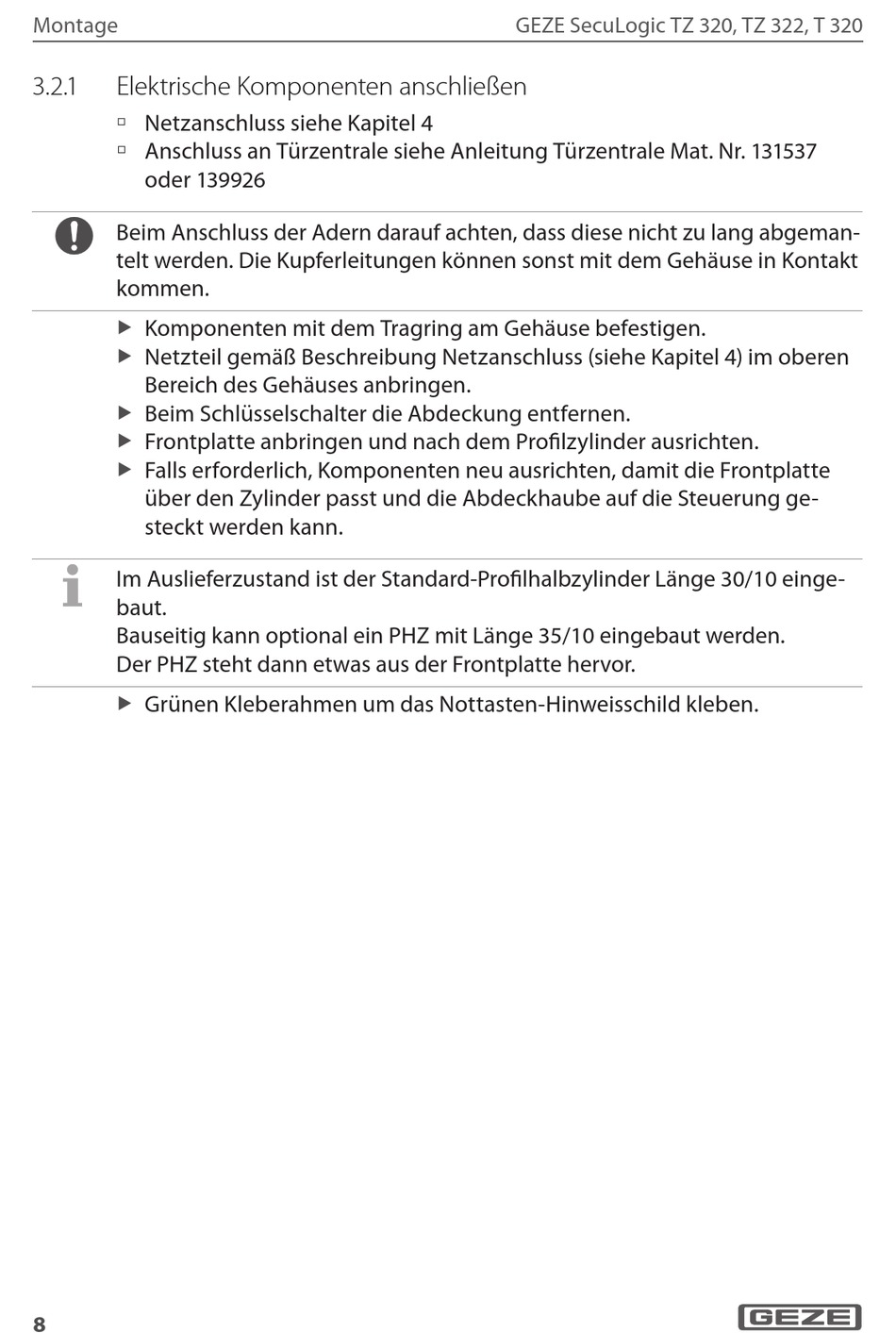

3.2.1 Elektrische Komponenten anschließen
à Netzanschluss siehe Kapitel 4
à Anschluss an Türzentrale siehe Anleitung Türzentrale Mat. Nr. 131537
oder 139926
Beim Anschluss der Adern darauf achten, dass diese nicht zu lang abgeman-
telt werden. Die Kupferleitungen können sonst mit dem Gehäuse in Kontakt
kommen.
Komponenten mit dem Tragring am Gehäuse befestigen.
X
Netzteil gemäß Beschreibung Netzanschluss (siehe Kapitel 4) im oberen
X
Bereich des Gehäuses anbringen.
Beim Schlüsselschalter die Abdeckung entfernen.
X
Frontplatte anbringen und nach dem Profilzylinder ausrichten.
X
Falls erforderlich, Komponenten neu ausrichten, damit die Frontplatte
X
über den Zylinder passt und die Abdeckhaube auf die Steuerung ge-
steckt werden kann.
Im Auslieferzustand ist der Standard-Profilhalbzylinder Länge 30/10 einge-
baut.
Bauseitig kann optional ein PHZ mit Länge 35/10 eingebaut werden.
Der PHZ steht dann etwas aus der Frontplatte hervor.
Grünen Kleberahmen um das Nottasten-Hinweisschild kleben.
X
8
GEZE SecuLogic TZ 320, TZ 322, T 320
