Aufputz-Montage - GEZE SecuLogic TZ 320 Montageanleitung

GEZE SecuLogic TZ 320, TZ 322, T 320
3.2

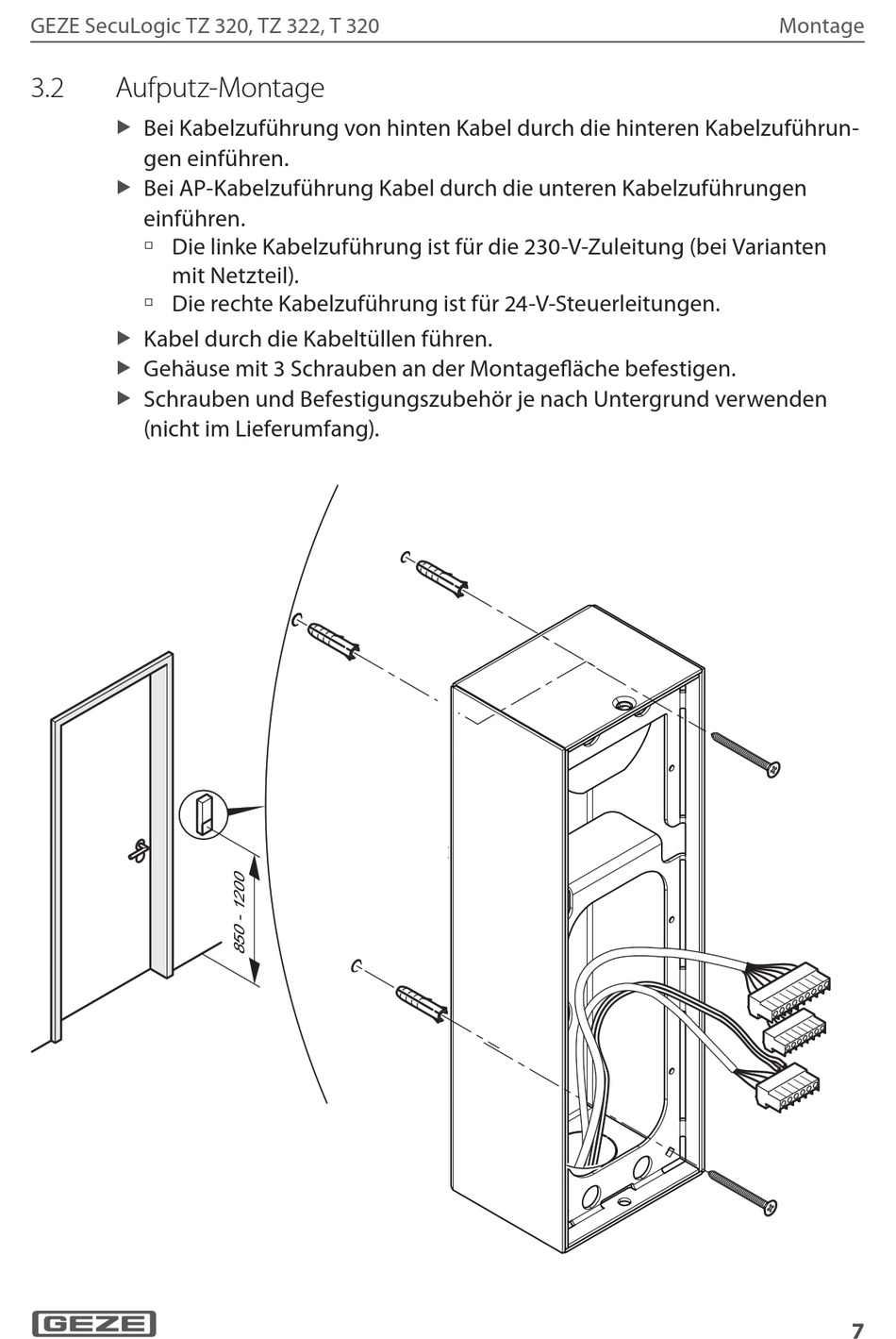

Aufputz-Montage

Bei Kabelzuführung von hinten Kabel durch die hinteren Kabelzuführun-
X
gen einführen.
Bei AP-Kabelzuführung Kabel durch die unteren Kabelzuführungen
X
einführen.
à Die linke Kabelzuführung ist für die 230-V-Zuleitung (bei Varianten
mit Netzteil).
à Die rechte Kabelzuführung ist für 24-V-Steuerleitungen.
Kabel durch die Kabeltüllen führen.
X
Gehäuse mit 3 Schrauben an der Montagefläche befestigen.
X
Schrauben und Befestigungszubehör je nach Untergrund verwenden
X
(nicht im Lieferumfang).
Montage
7
