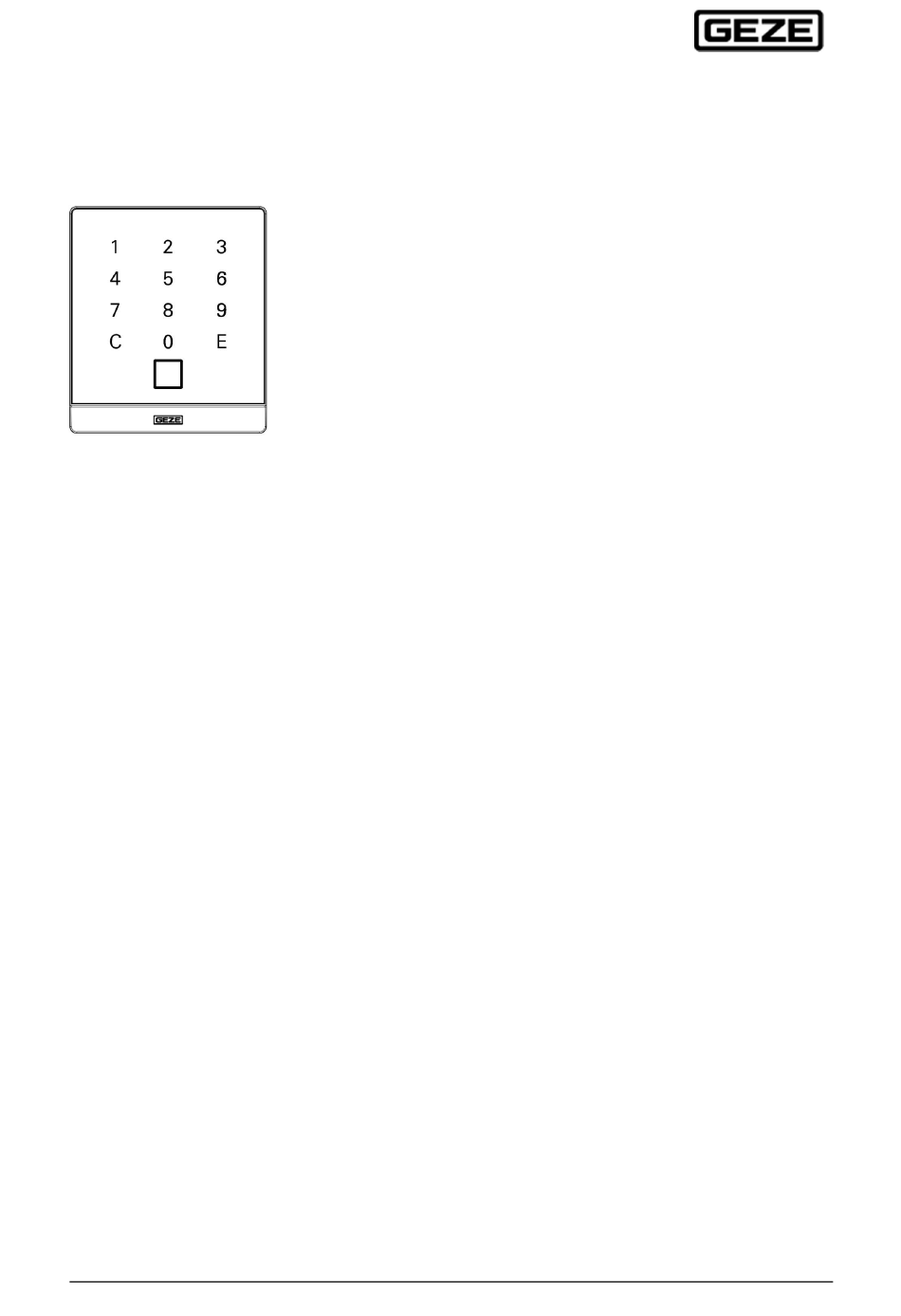

- Seite 1 GCVR 300 Touch T für I/O Box GCVR 300 Touch T for I/O Box DE Montage- und Installationsanleitung EN Assembly and Installation Instructions 187132-00_GCVR300TouchT_für IO-Box_Montageanleitung_20200514...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Symbole und Darstellungsmittel Symbols and Means of representation Produkthaftung Product Liability Sicherheitshinweise Safety Instructions Lieferumfang Scope of delivery Produktbeschreibung Product description Montage und Anschluss Mounting and Installation Inbetriebnahme Installation Beschreibung der LED Funktionen Description of the LED functions Technische Daten Technical data Generelle Informationen General information... -
Seite 3: Symbole Und Darstellungsmittel
(product information and intended use, misuse, product per- formance, product maintenance, information and instruction requirements) must be observed. Failure to observe releases the manufacturer from his liability. When combined with third-party devices, GEZE assumes no guarantee. -
Seite 4: Sicherheitshinweise
§ GEZE GVR 300 Touch T für I/O Box Montage- und Installationsanleitung § GEZE GVR 300 Touch T for I/O Box (ID 187108, 187122) depending on the version ordered, see type label § GEZE GVR 300 Touch T for I/O Box assembly and installation instructions... -
Seite 5: Montage Und Anschluss
Betriebsspannung darf erst nach vollständiger Montage eingeschaltet werden. The wiring of the GCVR 300 Touch T RFID reader module have to be carried out in a de- energised state, i.e. the supply voltage may be switched on only after the complete assembly. - Seite 6 Unterputzvariante Flush-mounted variant Wandhalterung mittels den mitgelieferten Schrauben auf eine DIN Geätedose mit Geräteschrauben- abstand 60mm schrauben. Fix the wall mount on a standard flush-mounted box with screw distance 60 mm by the help of the provided screws. 187132-00_GCVR300TouchT_für IO-Box_Montageanleitung_20200514...
- Seite 7 Aufputzvariante Surface mount variant Zuführung des Anschlusskabels entweder oben, unten oder direkt aus der Wand. Rückwand mittels geeigneten Schrauben an die Wand schrauben. Entry of the connecting cable either on top, below or directly from the wall. Fix the surface frame on the wall by the help of appropriate screws.
- Seite 8 Wichtige Montagehinweise für die Wandhalterung Important Mounting information for the wall mount Grundvoraussetzung für eine optimale Befestigung der Wandhalterung auf Standard Unterputzdose / Hohlraumdose. Essential prerequisite for an optimal fixing of the wall mount on a standard flush-mounted box or cavity-wall socket.
- Seite 9 Lesemodul konfigurieren und einbauen Installation and configuration of the reader module Konfiguration DIP-Schalter: Entsprechend der Tabelle durchführen. DIP switches configuration: Carry out according to the table. Default Intern belegt Intern belegt Intern belegt Intern belegt Intern belegt Busabschlusswiderstand OFF: ohne, ON: 120 Ohm Bus terminating resistor OFF: without, ON: 120 Ohm Die jeweiligen Anschlusspläne entnehmen Sie bitte dem Benutzerhandbuch der GCER 300 I/O-Box.
-
Seite 10: Inbetriebnahme
The successful readiness of the system is signaled after the power supply has been connected to the GCVR 300 Touch T RFID reader by the permanent yellow light of the middle LED. Das System erkennt RFID-Ausweismedien im 13,56 MHz Bereich, ISO14443A The system recognizes RFID badge media in the 13.56 MHz range, ISO14443A... -
Seite 11: Beschreibung Der Led Funktionen
7.1 Beschreibung der LED Funktionen 7.1 Description of the LED functions Zustand Beschreibung grün gelb Status Description green yellow System ohne Strom System without electricity blinkt Systeminitialisierung unter angelegter schnell Spannung flashes System initialization under voltage fast System betriebsbereit Betrieb Grundzustand Warten auf Aktion ... -
Seite 12: Technische Daten
8 Technische Daten 8 Technical data Ident.-Nr.: 187108, 187122 ID no.: Gerätebezeichnung: GEZE GCVR 300 Touch T für I/O Box Device description: GEZE GCVR 300 Touch T for I/O Box Funktion: Lesen von RFID-Medien ISO 14443 A Function: Reading from RFID media ISO 14443 A... - Seite 13 Beeinflussung (Verminderung) der Lesedistanz Influencing (reducing) the reading distance Eine Beeinflussung der Lesedistanz kann verschiedenste Ursachen haben. Zum einen wird dies durch das Medium (also den Datenträger) und zum anderen durch die Umgebungsbedingungen der Antenne und der Datenträger beeinflusst. Influencing the reading distance can have various causes. On the one hand, this is influenced by the medium (i.e.
-
Seite 14: Pflegehinweise
Installation von Datenleitungen, Versorgungsleitungen Installation of data lines, supply lines Bei der Versorgung der Leser (insbesondere über größere Distanzen) ist auf ausreichenden Kabelquer- schnitt zu achten. Da die Stromaufnahme der einzelnen System teilweise pulsförmig erfolgt können mit einem herkömmlichen Multimeter (digital oder analog) kurzzeitige Spannungseinbrüche nicht de- tektiert werden.
