2.2

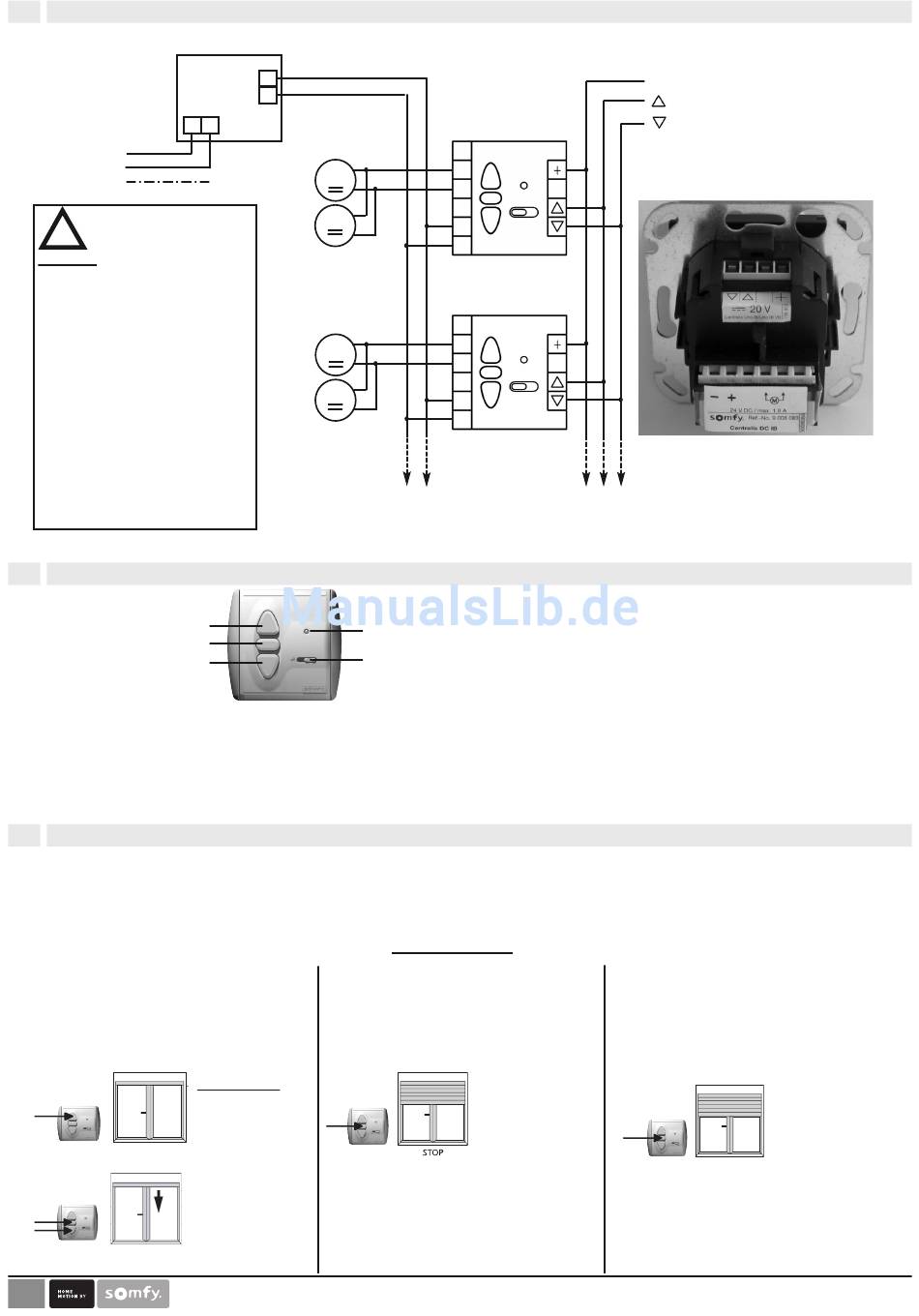

Klemmenbelegung
z.B. Somfy Power 4.5 24V Netzteil Art.Nr. 1 860 093
L
N
PE
!
Achtung:
- Die Parallelschaltung von DC
Antrieben ist bei Centralis DC
IB möglich.
- Maximale Anzahl an Antrieben,
welche am Centralis DC IB
angeschlossen werden kön-
nen, hängt von der Stromauf-
nahme der Antriebe ab.
- Das Netzteil muss entsprech-
end der Anzahl sowie Strom-
aufnahme der angeschlosse-
nen Antriebe ausgelegt wer
den.
3.0
Einstellungen
AUF-Taste
STOP/IP-Taste
AB-Taste
0/auto Schiebeschalter
Schiebeschalter auf Position "0"
➔
Zentralbefehle werden nicht ausgeführt, solange sie eine Impulsdauer von <
1sek. aufweisen. Das heißt, ein Befehl ausgelöst durch eine Zeitschaltuhr
(Automatik-Befehl) wird vom Motorsteuergerät Centralis DC IB nicht ausge-
führt.
Weist der Zentralbefehl jedoch eine Impulsdauer
> 1sek. auf (z.B. ausgelöst durch eine Windautomatik), so wird ein Fahrbefehl
ausgelöst obwohl der Schiebeschalter auf Position „0" ist (Sicherheitsfunktion).
4.0
Frei wählbare Zwischenposition bei Centralis DC IB
Mit dem Motorsteuergerät Centralis DC IB haben Sie die Möglichkeit, zwei frei wählbare Zwischenpositionen einzulernen.
– Eine Zwischenposition ist einlernbar von der oberen Endlage Ihres Behanges (Behang ist geöffnet).
– Eine Zwischenposition ist einlernbar von der unteren Endlage Ihres Behanges (Behang ist geschlossen).
Um die Zwischenpositionen einzulernen, wird die Laufzeit zwischen der unteren/oberen Endlage und der Zwischenposition abgespeichert.
4.1 Einlernen der Zwischenposition, die von der oberen Endlage mit einem Tastendruck angefahren werden soll.
Fahren Sie den Behang in die obere Endlage.
Drücken Sie nun so lange (ca. 2 Sekunden) gleichzeitig
die AB- und STOP/IP-Taste an Ihrem Centralis DC IB,
bis der Behang in AB-Richtung fährt.
➔ die LED beginnt grün zu leuchten.
ca. 2 Sekunden
2
24V DC
+
Netzteil
-
L
N
24V DC
M
Antrieb
24V DC
M
Antrieb
24V DC
M
Antrieb
24V DC
M
Antrieb
Stoppen Sie den Behang an der Position, die zu-
künftig als Zwischenposition aus der oberen End-
lage angefahren werden soll.
➔ Ein Anpassen der gewünschten Position ist mit der
AUF-, AB- oder STOP/IP-Taste möglich.
obere Endlage
Centralis DC IB
Centralis DC IB
Rollo/Jalousie
M
M
+
-
Centralis DC IB
Rollo/Jalousie
M
M
+
-
zu weiteren
Centralis DC IB
Rollo/Jalousie
Leuchtanzeige (Duo-LED rot / grün)
0/auto
Schiebeschalter
Schiebeschalter auf Position "auto"
➔
Zentralbefehle (z. B. ausgelöst durch eine Zeitschaltuhr, Wind-, Sonnenautomatik
oder einen Zentraltaster) werden ausgeführt. Bei Zentralbefehlen mit einer Im-
pulsdauer > 1sek., (z.B. ausgelöst durch eine Windautomatik) leuchtet zusätzlich
die LED rot auf. Während die LED rot aufleuchtet ist eine manuelle Bedienung
über die AUF-/AB-Tasten am Motorsteuergerät Centralis DC IB nicht möglich.
IB - Bus
+
Steuerleitung Gemeinsam +
Steuerleitung Gemeinsam AUF
Steuerleitung Gemeinsam AB
z.B.: Fahrbefehle von der
Chronis IB L comfort
Drücken Sie nun die STOP/IP-Taste für ca. 2 Sekunden.
➔ die LED erlischt.
➔ Die von der oberen Endlage anzufahrende
Zwischenposition ist nun eingelernt.
IP 1
ca. 2 Sekunden
