Motorisches Sperrelement EasyLock
108360
3.2.1 Anschaltung mehrerer Sperrelemente
Mehrere Sperrelemente können kaskadiert werden, so dass alle der Reihe nach schließen.
Die Ausgänge können durch Anschaltung von LEDs zur Zustandsanzeige verwendet werden.
Kaskadierung mehrerer Sperrelemente
3.3 Inbetriebnahme
Beim Anlegen der Betriebsspannung öffnet das Sperrelement in jedem Fall, unabhängig vom
Zustand des Eingangs.
Funktionsprüfung:
• Sperrelement bei geschlossener Türe schließen und öffnen. Dabei folgende Punkte prüfen:
Schließ- bzw. Öffnungszeit maximal ca. ½ Sekunde.
-
Kein Streifen oder Haken des Verschlussbolzen am Gegenstück. Verschlussbolzen fährt
-
ohne mehrmalige Schließversuche aus.
Verschlussbolzen kann mit voller Länge ausfahren, da dieser sonst nach mehrfachen
-
Schließversuchen wieder öffnet.
• Ist die Funktionsweise fehlerhaft, dann anhand der Signalbeschreibungen und den Anschalt-
beispielen im Kapitel 3.2 die Verdrahtung überprüfen.
4 Bolzenaustausch
Ist der Verschlussbolzen abgebrochen, besteht die Möglichkeit diesen ohne Ausbau des
Sperrelements auszutauschen. Bei Zu-Ansteuerung des Sperrelementes über den Eingang bleibt
der Verschlussbolzen bei entfernter Schraubkappe in Position „Zu" stehen. Um den
Verschlussbolzen zu entfernen sind auf der Leiterplatte links vom Verschlussbolzen zwei
Kontaktflächen vorgesehen - in nebenstehender Abbildung mit „A" gekennzeichnet. Beim
Kurzschließen dieser zwei Kontaktflächen wird der Verschlussbolzen komplett ausgefahren. Nach
ca. 10 Sekunden kann der Ersatzbolzen angelegt werden
und wird automatisch eingezogen. Der Bolzenaustausch-
vorgang
dauert
Verschlussbolzen
nach
Sperrelement sein, so versucht das Sperrelement weiterhin
alle 10 Sekunden den Verschlussbolzen einzufahren. Mit
„B"
sind
die
Hall-Sensoren
Verschlussbolzen gekennzeichnet.
Seite 8
Errichteranleitung
max.
20 Sekunden.
dieser
Zeit
für
den
Version 2.3e / 17.03.2016

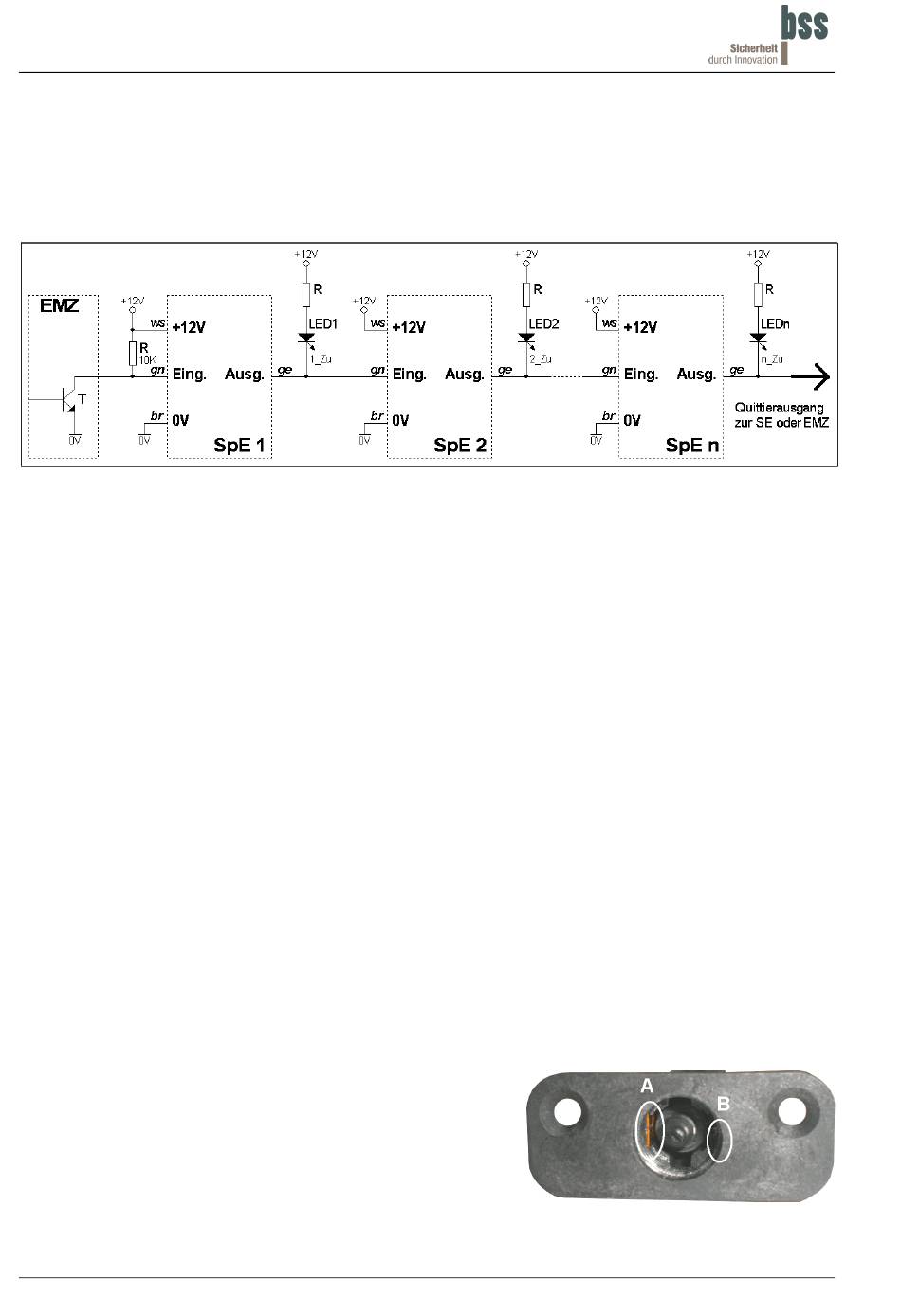

Abbildung 3.8 - Kaskadierung mehrerer Sperrelemente
