Motorisches Sperrelement EasyLock
108360
5 Problembehandlung
Bei Funktionsstörungen die folgenden Punkte prüfen:
• Verkabelung prüfen:
Sind alle Leitungen korrekt verschaltet?
• Steuersignale prüfen:
Ist die Versorgungsspannung von +12 V am Sperrelement vorhanden?
Ist das erforderliche Ansteuersignal am Sperrelement vorhanden?
• Einbau prüfen:
Kann Verschlussbolzen mit voller Länge ausfahren?
Streift der Verschlussbolzen am Gegenstück?
Bleibt der gesicherte Bereich versperrt, so sind zuerst die elektrischen Notöffnungsmöglichkeiten
(Kapitel 5.1), und wenn diese keinen Erfolg bringen die mechanischen Notöffnungsmöglichkeiten
(Kapitel 5.2) anzuwenden.
5.1 Elektrische Notöffnung
Das Sperrelement bietet folgende elektrische Notöffnungsmöglichkeit:
Automatisches Öffnen des Sperrelementes nach Unterbrechung und Wiedereinschalten der
Versorgungsspannung
Unabhängig davon, welches Steuersignal anliegt, öffnet das Sperrelement immer nach Anlegen
der Versorgungsspannung. Während dieses Vorgangs leicht an der Türe rütteln, damit das
Sperrelement öffnen kann falls mechanische Probleme an der Türe die Ursache sind.
Die Versorgungsspannung eines Sperrelementes ist bei der Installation an eine im Fehlerfall
zugängliche Stelle zu führen (z. B. hinter Klingel oder Sprechanlagenabdeckung o.ä.), damit sie
von dort aus unterbrochen werden kann. Diese Notöffnungsart führt nur zum Erfolg, wenn die im
Sperrelement integrierte Elektronik intakt ist.
5.2 Mechanische Notöffnung
Wenn die elektrische Notöffnungsmöglichkeit nicht zum Erfolg führt, kann folgende mechanische
Notöffnungsmöglichkeit angewendet werden.

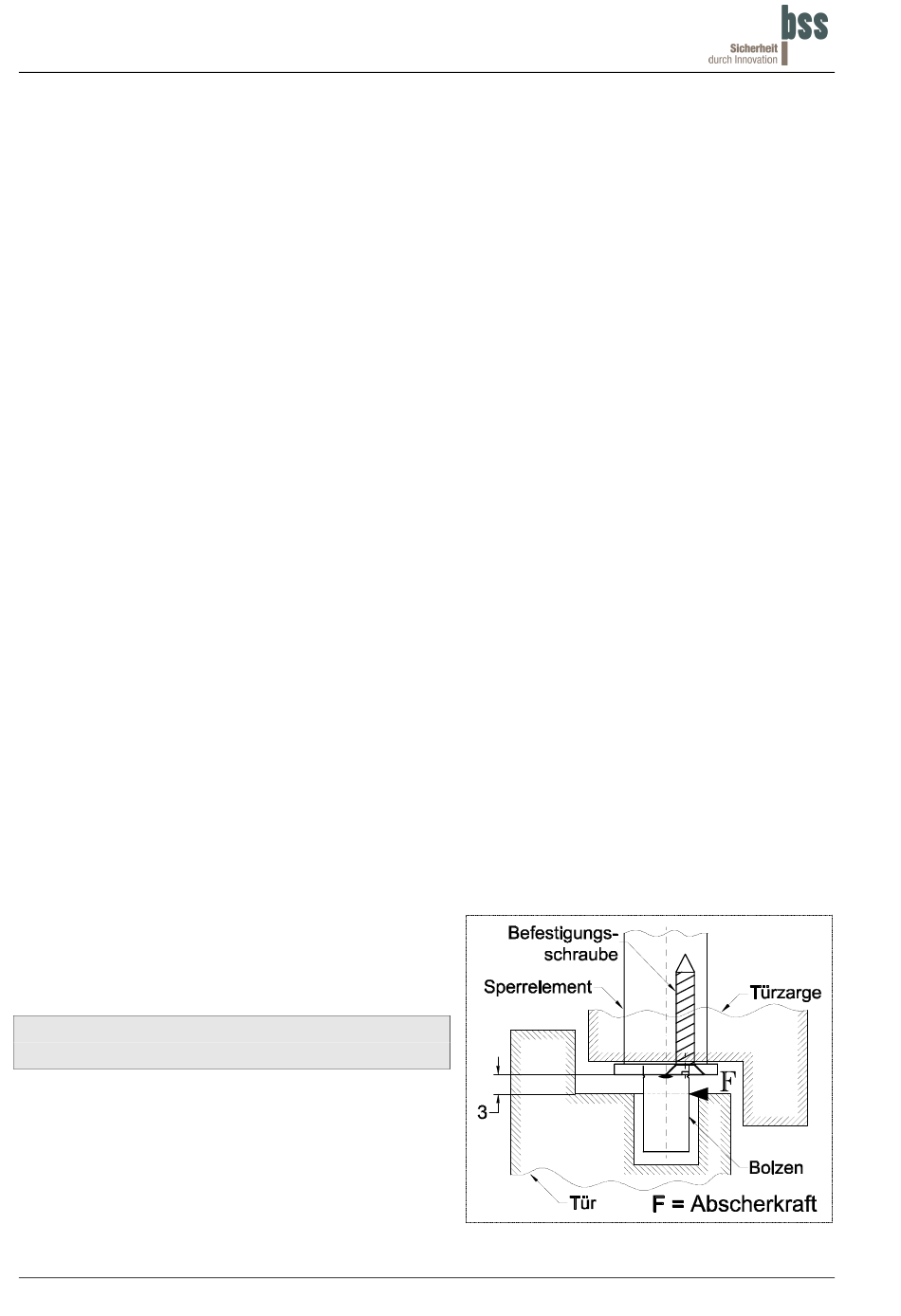

Sollbruchstelle am Verschlussbolzen
Der Verschlussbolzen des Sperrelementes besitzt
eine Sollbruchstelle die bei einer Kraft von größer
1 kN (ca. 100 kg) anspricht - bei max. 3 mm
Abstand vom Befestigungsflansch.
Achtung: Ersatz - Verschlussbolzen sind unter
der Artikel-Nr. 108360.B erhältlich.
Um
den
Abstand
Sperrelement-Befestigungsflansch
realisieren,
stehen
Zubehörprogramm verschiedene Aufbaugehäuse
und Gegenstücke zur Verfügung.
Seite 10
Errichteranleitung
von
3 mm
zwischen
und
Tür
im
Sperrelement-
Version 2.3e / 17.03.2016
zu
Abbildung 5.1
