Teleskopseitige Anschlüsse
Sie haben drei Möglichkeiten, um das Hyperion
Universal Zoom Mark IV an einem
®
Teleskop zu befestigen. Mit wenigen Handgriffen können Sie von einer Betriebsart zur
anderen wechseln.
Anschluss über 2"-Okularaufnahme
(große Teleskope):
Im Auslieferungszustand sind die Steckhülsen
für 2" und 1¼" beide vormontiert. Sie können
das Okular also "Out-of-the-box" an 2"-Okular-
stutzen verwenden.
In dieser Konfiguration können Sie sowohl Ihre
1¼"-Filter als auch 2"-Filter verwenden. Aus
Platzgründen können Sie aber keine 1¼"-Filter
zusammen mit 2"-Filtern gleichzeitig verwenden.
Anschluss über 1¼"-Okularaufnahme
(kleine und mittlere Teleskope)
Um das Okular an 1¼"-Okularstutzen zu verwenden, müssen
Sie lediglich die 2"-Steckhülse abschrauben.
Im Okular ist der Teleskopadapter B vormontiert. Damit liegt
das Okular etwas höher, sodass die Unterkante des 2" Über-
wurfringes fast auf gleicher Höhe zu liegen kommt wie die
maximale Einstecktiefe der 1¼" Okularsteckhülse.

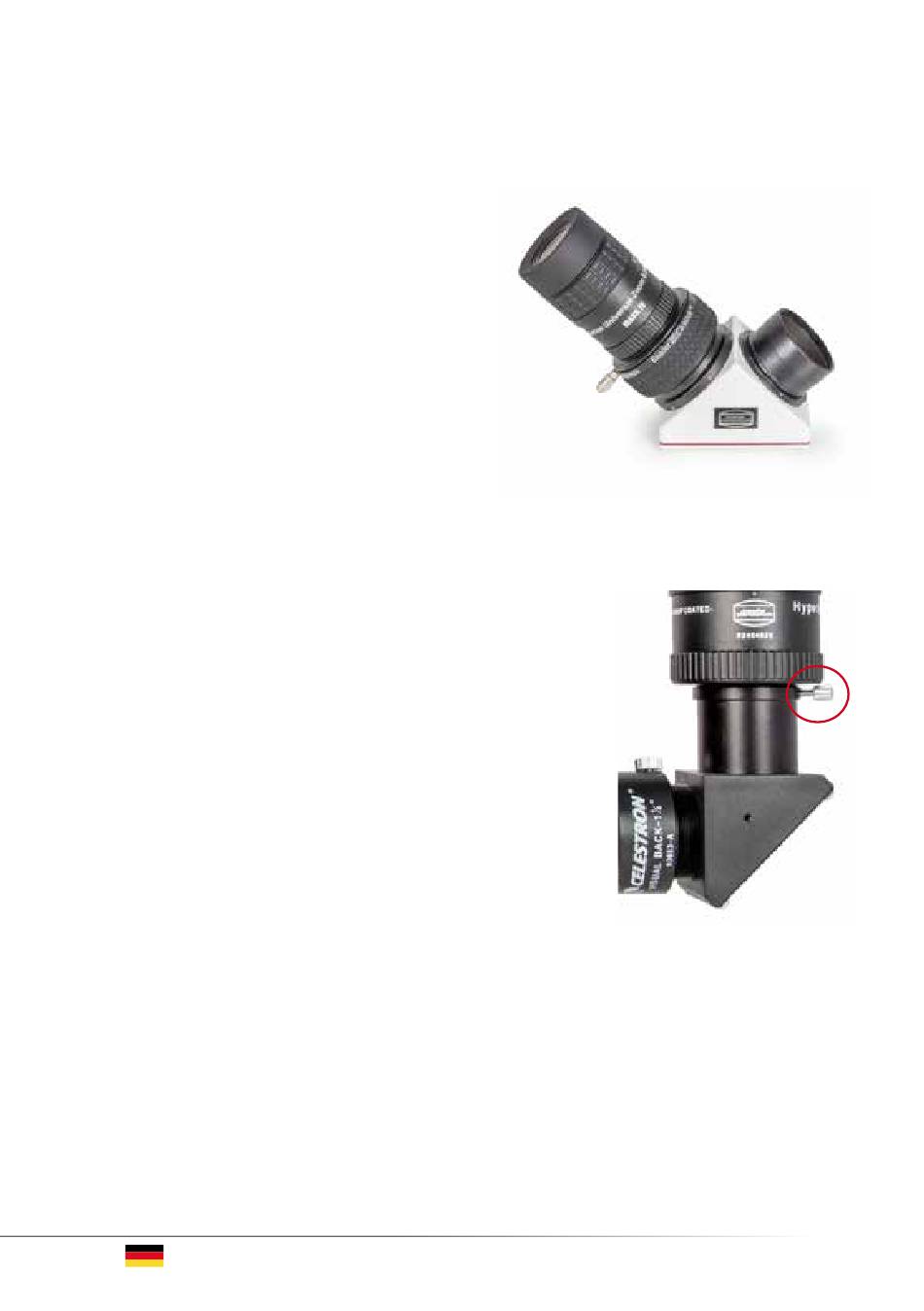

In dieser Konfiguration kann man das Okular an den meis-
ten Standard-1¼"-Zenitspiegeln verwendet werden, ohne
auf den Okular-Rändelschrauben am Zenitspiegel aufzusit-
zen (dies gilt nur solange diese Rändelköpfe nicht zu gross
konstruiert sind, sodass der Außendurchmesser der Rändel-
schraube höher ist als die Oberkante des Zenitspiegels (Bild
links).
In dieser Konfiguration mit der 1¼" Steckhülse können Sie
auch alle 1¼"-Filter verwenden.
2"-SC-Schraubgewinde
Das Mark IV Zoom-Okular verfügt zusätzlich über ein 2" (SC) Innengewinde in der
Überwurfmutter unten am Okulargehäuse. Dieses universelle Gewinde wird freige-
legt, wenn man nur die 2"-Steckhülse abschraubt. So lässt sich das Mark IV für eine
möglichst kurze (oder diebstahlsichere) Verbindung direkt und geradsichtig an ein
Schmidt-Cassegrain Teleskop schrauben, oder mit einem 2"/2" Umkehrring
# 1508020
an unsere 2"-ClickLock
oder 2" BBHS
-Zenitspiegel und Prismen mit SC-Gewinde
®
®
anschrauben (siehe Bild auf nächster Seite). Diese Schraubverbindung schafft eine
8
